Проект городской телефонной станции на основе пакетной транспортной сети

бит/с

Интенсивность сигнального трафика требуется умножать на два, поскольку гибкий коммутатор при обслуживании одного вызова работает одновременно с двумя шлюзами (TG вызывающего и TG вызываемого абонента), и трафик от SX к каждому шлюзу идёт через один и тот же интерфейс гибкого коммутатора.

Суммарный минимальн

ый полезный транспортный ресурс гибкого коммутатора, требуемый для обслуживания вызовов, составляет:

Мбит/с

Для трафика с гарантированной полосой пропускания режима относительного времени, каким является трафик протоколов сигнализации, полезный транспортный ресурс одного интерфейса составляет 75% от полной пропускной способности, что для интерфейсов Fast Ethernet равно Мбит/с. Исходя из этого, необходимое число интерфейсов гибкого коммутатора рассчитывается по следующей формуле:

интерфейсa

Дополнительный интерфейс предусматривается с целью организации резервирования по схеме N+1.

Результаты расчётов, полученных в разделе 4, представленны на схеме сети NGN (рисунок 4.1).

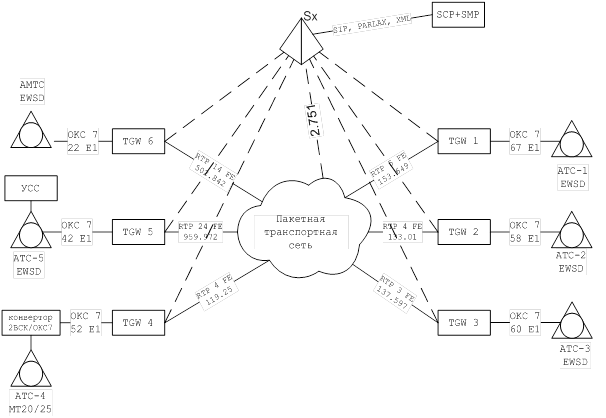

Рисунок 4.1 - Схема проектируемой сети NGN.

Заключение

Перспективная архитектура сетей следующего поколения (NGN) предполагает создание мультисервисной сети c вынесением функциональности услуг в граничные узлы сети, создание специальной подсистемы управления услугами в виде отдельной сетевой подсистемы, а также расширение номенклатуры интерфейсов для подключения оборудования поставщиков услуг.

Особенностью услуг, предоставляемых на мультисервисной сети, является их независимость от способа доступа, что предполагает появление сетей доступа как самостоятельного класса сетей связи. Такие сети должны обеспечивать доступ не только к ресурсам мультисервисной сети, но и к ресурсам существующих сетей связи. Такой подход позволит осуществить гибкую политику при переходе от одной сети связи к другой при предоставлении однотипных услуг.

Системы управления мультисервисными сетями должны строиться по тем же основным принципам, что и сами сети, т.е. иметь модульную архитектуру с использованием открытых интерфейсов между модулями.

Важную роль должна играть организация взаимодействия различных операторов и поставщиков услуг в обеспечении предоставления услуг и их качества из конца в конец, а также возможность взаимодействия пользователей с системой управления.

Расширение числа участников процесса предоставления услуг предполагает появление на рынке поставщиков услуг и поставщиков информации, которые, не обладая собственной инфраструктурой связи, активно участвуют в процессе их предоставления. При этом поставщики услуг предъявляют дополнительные требования к сетям связи, что также должно найти отражение в новой сетевой архитектуре.

Для обеспечения равных условий деятельности и соблюдения интересов всех участников бизнес-процессов в новых условиях необходимо осуществить и закрепить в нормативных документах функции и границы ответственности между всеми хозяйствующими субъектами, участвующими в предоставлении услуг.

Создание мультисервисных сетей требует формирования согласованной технической политики, связанной с наличием большого числа конкурирующих и не до конца разработанных стандартов.

Список литературы

1. Абилов А.В. Сети связи и системы коммутации - М. Радио и связь 2004

2. Быков Ю.П. Егунов М.М. Справочные материалы по курсовому и дипломному проектированию - Новосибирск 2001

3. Величко В.В. Субботин Е.А. Мультисервисные сети. Телекоммуникационные системы и сети.Т. №3 - М. Горячая линия - Телеком 2005

4. Гольдштейн А.Б. Саморезов В.В. Softswitch: сегодня и в перспективе // Специальный выпуск "АТС-2005" Технологии и средства связи 2005.

5. Гольдштейн Б.С. Программные коммутаторы Softswitch // Технологии и средства связи 2005 №2

6. Жданов И.М. Кучерявый Е.И. Построение городских телефонных сетей - М. Связь 1972

7. Иванова О.Н. Копп М.Ф. Автоматическая коммутация - М. Радио и связь 1988

8. Лившиц Б.С. Пшеничников А.П. Теория телетрафика - М. Радио и связь 1979

9. Пинчук А.Б. Соколов Н.А. Мультисервисные абонентские концентраторы для функциональных возможностей "Triple-Play Services" // Вестник связи 2005 №6

10. Соколов Н.А. Телекоммуникационные сети - М. Альварес Паблишинг 2004
