Сертификация систем обеспечения микроклимата

7.4 Работа со щупом измерительным Щ–1

Предварительные замечания:

1. В период эксплуатации МЭС–200А при резкой смене температур (перемещение прибора из рабочих условий с отрицательными температурами в рабочие условия с положительными) необходимо выдержать МЭС–200А при положительной температуре в течение 20 мин.

2. При пользовании МЭС–200А необходимо предохранять сенсоры, распо

ложенные в щупах, от касания руками и различными предметами.

3. При транспортировке щупов сенсоры должны быть обязательно закрыты защитным кожухом.

При нажатии кнопки «О» включается подсветка и на индикаторе появляются надписи со значениями температуры и влажности

Т .°С,

Н .%.

Если аккумуляторная батарея разряжена, надпись в верхней строке будет мигать с частотой (1–2) Гц. В этом случае необходимо выключить МЭС–200А, подключить внешний источник электропитания и произвести подзарядку аккумуляторов в течение 16 ч. О подключении источника электропитания сигнализирует светодиод на нижней торцевой стороне корпуса. Во время заряда МЭС–200А должен быть выключен. Установка режимов работы МЭС–200А осуществляется кнопками «П», «+», «–» в соответствии с циклограммами, представленными на рис. 7.8.

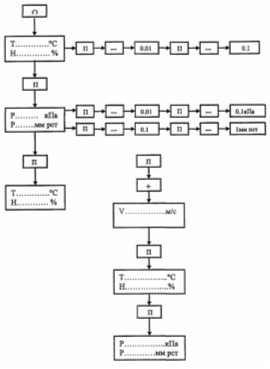

Рис. 7.8 Использование клавиш при работе со щупом Щ–1

При нажатии кнопки «О» прибор переходит в режим измерения температуры и влажности. Для установки МЭС–200А в режим измерения давления необходимо нажать кнопку «П». При следующем нажатии кнопки «П» МЭС–200А возвращается в режим измерения температуры и влажности и т.д.

Для установки МЭС–200А в режим измерения скорости воздушного потока необходимо после нажатия кнопки «П» нажать кнопку «+» и выждать (2–3) мин до снятия показаний (интервал времени, необходимый для прогрева сенсора скорости воздушного потока).

При следующем нажатии кнопки «П» МЭС–200А устанавливается в режим измерения температуры и влажности и т.д.

В режиме измерения температуры и влажности (Т, Н) при нажатии кнопки «П» и сразу кнопки «–» младшему разряду единицы измерения температуры соответствует 0,01 °С.

В режиме измерения давления (Р) при нажатии кнопки «П» и сразу затем кнопки «–» младшему разряду единицы измерения давления соответствует 0,01 кПа и 0,1 мм рт. ст.

Подсветка матричного индикатора возникает каждый раз при нажатии кнопки «О» и затем любой другой кнопки и продолжается в течение ~ 10 с, а затем подсветка выключается. Для повторной подсветки следует нажать кнопку «+» или «–».

Если в процессе работы с МЭС–200А ни одна из кнопок не нажимается в течение ~ 5 мин, прибор автоматически выключается.

Примечания:

1) при измерении скорости воздушного потока в диапазоне от 0 до 5 м/с температура внутри измерительного щупа Щ–1 может возрастать на 2°С относительно температуры окружающей среды. Измерять температуру с нормированной погрешностью после измерения скорости воздушного потока можно через 10 мин;

2) при измерении скорости воздушного потока измерительный щуп Щ–1 должен быть ориентирован относительно направления воздушного потока таким образом, чтобы плоскость приемного окна сенсора скорости измерительного щупа была перпендикулярна направлению воздушного потока, при этом головка крепежного винта на щупе должна быть направлена в сторону потока.

3) схемы подключения МЭС–200А к персональному компьютеру по стандартным каналам связи RS–232С и RS–485, протоколы обмена и инструкция по работе с программой в среде операционной системы Windows находятся на дискете, поставляемой по специальному заказу в комплекте принадлежностей.

7.5 Работа со щупом измерительным Щ–2

Данный тип щупа предназначен для измерений ТНС–индекса. С этой целью собирают схему, представленную на рис. 7.7.

Подготовка к работе измерительного щупа Щ–2 осуществляется в следующей последовательности:

а) закрепить щуп измерительный температуры шара Тш на подставке, зафиксировав его стопорным винтом;

б) вставить резиновую втулку в отверстие черного шара;

в) черный шар с резиновой втулкой установить на щуп так, чтобы резиновая втулка плотно прижалась к выступу на щупе; при этом сенсор температуры щупа будет установлен в центре черного шара;

г) снять защитный кожух со щупа измерительного Щ–1.

При нажатии кнопки «О» на индикаторе появляются результаты измерения температуры (температура сухого термометра) и относительной влажности окружающей среды:

Т °С

Н %.

Если аккумуляторная батарея разряжена, надпись в верхней строке будет мигать с частотой (1–2) Гц. В этом случае необходимо выключить МЭС–200А, подключить источник электропитания ИЭС7–1203 к блоку электроники и произвести зарядку аккумуляторной батареи. Зарядка производится в течение 16 ч.

Установка режимов работы МЭС–200А осуществляется кнопками «П»,«+», «–» в соответствии с циклограммой, представленной на рис. 7.9.

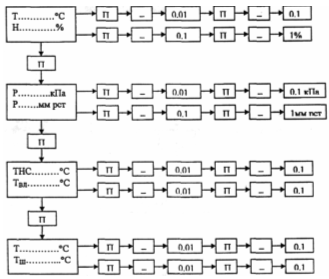

Рис. 7.9 Использование клавиш при работе со щупом Щ–2

При нажатии кнопки «П» МЭС–200А переходит в режим измерения давления. На индикаторе появляются надписи со значениями давления в кПа и мм рт.ст.

При следующем нажатии кнопки «П» МЭС–200А переходит в режим измерения ТНС–индекса и температуры влажного термометра ТВЛ. После следующего нажатия кнопки «П» прибор переходит в режим измерения температуры окружающей среды (температура сухого термометра) и температуры внутри черного шара ТШ. После очередного нажатия кнопки «П» он возвращается в режим измерения температуры и относительной влажности окружающего воздуха.

В режимах измерения температур Т, ТШ, ТВЛ, ТНС при нажатии кнопки «П» и сразу кнопки «–» младшему разряду единицы измерения соответствует 0,01°С.

В режиме измерения относительной влажности аналогично при нажатии кнопки «П» и сразу кнопки «–» младшему разряду единицы измерения влажности будет соответствовать 0,1 %.

В режиме измерения давления при нажатии кнопки «П» и сразу кнопки «–» младшему разряду единицы измерения давления будет соответствовать 0,01 кПа и 0,1 мм рт.ст.Температуру воздуха можно измерить любым термометром, погрешность измерения которым не превышает ±0,2°С. Для этой цели лучше использовать палочный термометр, у которого деления нанесены непосредственно на корпус, что обеспечивает получение результата с указанной точностью.

Современным автоматизированным прибором, для сертификационных исследований параметров микроклимата является монитор тепловой нагрузки 1219 (B & K, Дания). Это цифровой прибор с питанием от элементов типа 363 (6 шт.), который определяет все параметры: скорость движения, температуру и относительную влажность воздуха. На основе измерений в автоматическом режиме рассчитывает температурный индекс, с представлением результата как на ж–к дисплей, так и на внешнюю регистрирующую аппаратуру.
