Сертификация систем обеспечения микроклимата

Установленные стандартом показатели должны измеряться в определенных точках в зависимости от сертифицируемого объекта. При этом объекты классифицируются по площади помещения: до 12 м2 и свыше. В обоих случаях точки располагаются в трех сечениях горизонтальной и вертикальной плоскостях. К первым относятся кабины машиниста, схема расположения точек измерения для которых показана на рис. 10.1.

Измеряемыми показателями являются:

· мощность электрообогревателей, кВА;

· температура воздуха, °С

¾ в помещении объемом до 12 м3 в 9-ти точках, а при объеме более 12 м3 – в 18 точках;

¾ в цехе с двух сторон от объекта на уровне 1,5 м от пола;

· площадь ограждения (внутренняя и внешняя).

Порядок проведения испытаний

Испытываемый объект (например, локомотив) устанавливают в помещении и прогревают до температуры окружающего воздуха. Затем в кабине размещают электрообогреватели мощностью 0,8–1,0 кВт в расчете на каждые 10 м3 помещения.

Внутри кабины равномерно размещают в 9–18 точках (в зависимости от объема) термодатчики измерительной аппаратуры по схеме (рис.10.1 и 10.2). Собирают измерительный комплекс температур и расхода электроэнергии.

Процесс испытания делят на два периода – период предварительного прогрева кабины и период непосредственного проведения измерений при достижении стационарного температурного режима. Продолжительность прогрева помещения должна составлять не менее 8–12 часов. В этот период ведут запись всех температур с целью определения момента выхода на стационарный режим.

Когда изменение показаний термодатчиков изменяются в пределах ±1,0°С, начинают регистрацию показаний всех приборов с интервалом 15 мин в течение 1–2 часа.

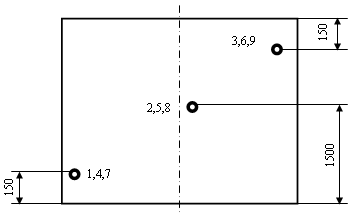

Рис. 10.1. Места установки датчиков температуры воздуха в помещениях площадью до 12 м2.

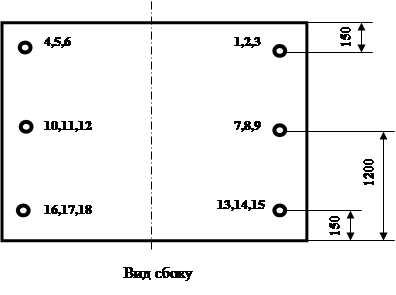

Вид сбоку

Вид сверху

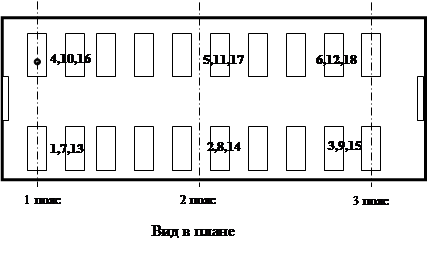

Рис. 10.2. Места установки датчиков температуры воздуха в помещениях площадью более 12 м2

Обработка результатов

Средний коэффициент теплопередачи ограждения К вычисляют по формуле (Вт/м2·К):

К= , (1)

где Q – тепловой поток, проходящий через ограждение помещения, Вт,

Q= I·U, Вт (2)

где I, U – соответственно, ток А и напряжение В в цепи питания электрообогревателей; Dtср – средний перепад температур воздуха в испытываемом помещении относительно наружного (в депо), оС;

Dtср = tвн –tн,; (3)

tвн = , (4)

где j – точка замера; tj – температура воздуха в j-ой точке помещения; m – количество точек измерения; n – количество измерений по времени при установившемся температурном режиме.

tн = , (5)

где tn1, tn2 – наружная температура в точках 1 и 2; Fср – средняя площадь ограждения помещений, м2.

Fср= , (6)

где Fн и Fвн – площадь наружных и внутренних ограждений, м2.

Погрешность испытаний

Точность полученного путем вычислений среднего коэффициента теплопередачи ограждений помещения выражается интервалом, в котором с вероятностью 0,95 находится искомый результат, т.е.

Р = (`К – DК< К< К + DК) = 0,95, (7)

где р – надежность получения результата, Р= 95% (0,95); `К – средний коэффициент теплопередачи ограждений помещения из n измерений:

К = , (8)

n – количество повременных измерений, идущих в зачет; ki – результат вычисления коэффициента теплопередачи в каждый момент времени; DК – доверительный интервал:

(9)

ta,n–1 – коэффициент Стьюдента, который зависит от объема выборки (n) и доверительной вероятности (p=1–a); SK – среднеквадратическое отклонение результата вычисления коэффициента теплопередачи ограждений помещения:

SK = , (10)

SDt – суммарное среднеквадратическое отклонение результата перепада температур воздуха в помещении относительно наружного;

SDt = , (11)

S′Dt – систематическая погрешность прибора по измерению температуры; S″Dt – случайная погрешность измерения

(12)

SF – суммарное среднеквадратическое отклонение результата измерений средней площади ограждения помещения:

SF = , (13)

DС – погрешность одного линейного измерения; m – количество линейных измерений; SQ – суммарное среднеквадратическое отклонение результата измерения мощности электрообогревателя, установленного в помещении;

SQ = , (14)

S'Q – систематическая погрешность измерительного прибора:

S′Q = , (15)

Qвп – верхний предел измерения прибора; Кл – класс точности измерительного прибора; Qi – результат повременного измерения

S″Q = (16) (17)

В случае, если погрешность испытаний превышает приписанную методике испытаний 0,05 Вт/м2·К, испытания проводят повторно.
