где p=0,95 – уровень достоверности полученного результата;

dy= d(Dt) – доверительный интервал:

где Dy – среднеквадратическая погрешность результата; Dm, Dc – среднеквадратическая погрешность коэффициентов уравнения; ta,n–1 – коэффициент Стьюдента, который зависит от объема выборки (n) и заданной доверительной вероятно

сти p= 1–a;

где yi– значение функции в i–той точке.

Допустимая погрешность испытаний составляет ±3,5оС.

10.3 Сертификация показателя "Эффективность системы охлаждения помещений"

При сертификации показателя эффективности охлаждения помещения оценивают следующие параметры[3]:

· максимальный перепад температур в помещении относительно наружной при максимально положительной наружной температуре, заданной ТУ, DtТУ, оС;

· время достижения заданной температуры воздуха в помещении при заданной ТУ наружной температуре, tТУ, мин;

· точность поддержания температуры воздуха в помещении, ± Dt, 0С.

Перечисленные параметры определяются в следующих режимах:

· систему вентиляции вагона испытывают без нагрузки и пассажиров.

· систему охлаждения испытывают на стоянке.

· систему вентиляции испытывают в движении с эксплуатационными скоростями.

Испытания проводят при температурах наружного воздуха выше плюс 20оС в период максимальной солнечной радиации (12–16 ч местного времени) в отсутствие облачности и осадков.

В процессе испытаний измеряют следующие показатели вне зоны прямого попадания солнечной радиации:

· температура воздуха, оС:

¾ снаружи в тени вблизи объекта испытаний на уровне 1,5 м от поверхности земли;

¾ в кабине в 2-х точках на уровне 1,5 м от пола (рис. 10.6);

а) кабина машиниста

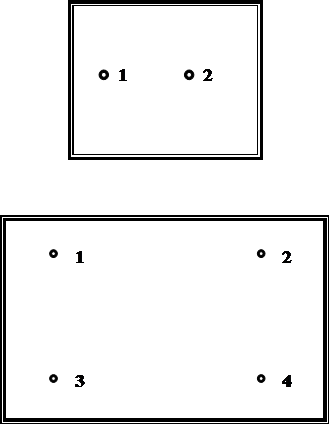

Рис. 10.6 Места установки датчиков температуры воздухав помещениях

¾ в служебном помещении в 2–4 точках на уровне 1500 мм от пола (рис. 10.6);

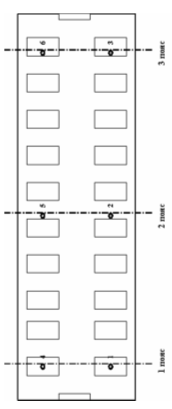

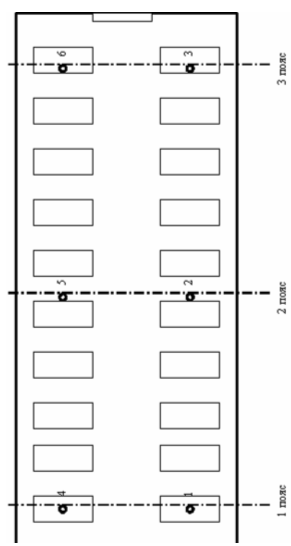

¾ в салоне в 3–х поясах слева и справа на уровне 1500 мм от пола (рис. 10.7).

· скорость воздуха снаружи вблизи объекта испытаний на уровне 1,5 м от поверхности земли, м/с.

· скорость движения объекта испытаний, км/ч.

Приборы должна обеспечивать точность измерений не хуже, указанных в таблице:

Средства измерения должны быть поверены в установленном порядке и иметь действующие свидетельства о поверке.

Порядок проведения испытаний

1. Испытание эффективности системы охлаждения, принудительной и естественной вентиляции производят в следующем порядке:

· Определяют скорость ветра.

· Устанавливают систему охлаждения и принудительной вентиляции в режим максимальной мощности (ручное управление), систему естественной вентиляции – на максимальную производительность (открыты все вентиляционные проемы).

· Устанавливают режим работы объекта испытания:

¾ стоянка;

¾ движение с постоянной скоростью.

· Проведение измерений температур воздуха в помещении:

¾ при наличии кондиционера замеры температуры производят с момента включения системы и фиксируют время достижения заданной температуры;

¾ при испытаниях принудительной или естественной вентиляции.

Зачетное испытание начинают с момента установления постоянства температур в помещении. Зачетные замеры производят в количестве не менее трех с интервалом 15–30 минут.

Указанные испытания проводятся при трех значениях наружной температуры в диапазоне 20–40оС.

Обработка результатов измерений

Определение эффективности системы охлаждения, принудительной и естественной вентиляции.

Для определения эффективности системы охлаждения, принудительной и естественной вентиляции проводят измерение температур воздуха в помещении, находят среднюю температуру в помещении и перепад температур в помещении относительно наружной.

По полученным данным строят зависимость Dt=f(tн) (рис.10.8), которая позволяет вычислить перепад температур в помещении относительно наружной при любой наружной в диапазоне летних температур.

Перепад температур в помещении для системы охлаждения, принудительной и естественной вентиляции выражается зависимостью:

Dt =А·tн + В

где А, В – коэффициенты, характеризующие систему теплозащиты и эффективности кондиционера принудительной и естественной вентиляции.

Эффективность системы охлаждения, принудительной и естественной вентиляции оценивается перепадом температур Dt:

Dt=tвн –tн ,

где tвн – средняя температура в помещении, оС; tн – температура наружного воздуха, оС.

Рис. 10.8 Снижение температуры воздуха в помещении подвижного состава в зависимости от наружной температуры

Построение зависимости перепада температур в помещении относительно наружной температуры.

Зависимость Dt =f(tн) должна быть линейного вида:

y= mx + c;

m= ; c= – m ; =

D= 2; = ;
