Анализ возможностей использования сорбентов при очистке сточных вод

Модифицирующее действие азотсодержащих органических соединений существенно зависит от их химической природы. Так, в случае применения для модифицирования 2%-ных растворов триэтил- и этиламина полученный триэтиламинобентонит характеризуется повышенной адсорбционной способностью по парам бензола в области малых и средних давлений и пониженной адсорбционной способностью при p/ps ~ 1. Более сущес

твенное влияние на свойства глины оказывает этиламин, который повышает адсорбционную способность глины во всем интервале относительных давлений. Еще большее модифицирующее действие наблюдается во время применения солянокислого этиламина, что видно из приведенных на рис. 11 данных.

Значительное гидрофобизирующее действие оказывают высокомолекулярные амины. Это хорошо иллюстрируется изотермами, приведенными на рис. 12. Глины могут быть гидрофобизоваными и фтористыми соединениями. При обработке природного и активированного гумбрина подкисленным раствором фтористого аммония наблюдается понижение адсорбционной способности этих адсорбентов по парам воды (табл. 1.5). [93]

Рис 10. Изотермы адсорбции паров азота при -196°С на природной асканглине (О) и глине, модифицированной этилтрихлорсиланом (•), триметилхлорсиланом (´) и диметилдихлороиланом (D)

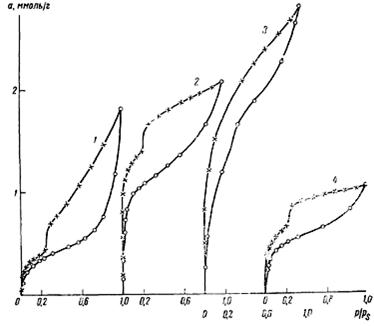

Рис. 11. Изотермы адсорбции паров бензола при 20° С на асканглинах: 1 – природная асканглина; глины, модифицированные алкиламинами: 2 – 2% (C2H5)NH2; 3 – 2% (C2H6)NH2Cl; 4 — 2%(C2H5)N

Рис. 12. Изотермы адсорбции паров воды на природной асканглине (1) и асканглине, модифицированной 10%-ным (2) и 20%-ным (5) растворами октадециламиноацетата

Степень гидрофобизации в этом случае меньше, чем при использовании органических гидрофобизаторов. Из приведенного выше материала ясно видно, что химическим модифицированием удается значительно гидрофобизировать природные пористые и высокодисперсные тела, а также увеличить их адсорбционные свойства.

Глава 2. Методика эксперимента

2.1 Методы исследования. Оборудование и реактивы

2.1.1 Рентгенографический метод

Под рентгенографическим анализом понимается совокупность разнообразных методов исследования, в которых используется рентгеновское излучение – поперечные электромагнитные колебания с длиной волны 10-2 - 102Å.

В методе используется монохроматическое рентгеновское излучение, обычно линии Кa-серии (возникающие при переходе электронов в атомах с L-оболочки на К-оболочку) металлов от хрома (обозначается CrKa) до молибдена (MoKa), длины волн которых лежат в интервале от 2,3 до 0,7 Å.

Применение рентгеновского излучения для исследования кристаллических веществ основано на том, что его длина волны сопоставима с расстоянием между упорядоченно расположенными атомами в решетке кристаллов, которая для него является естественно дифракционной решеткой. Сущность рентгеновских методов анализа как раз и заключается в излучении дифракционной картины получаемой при отражении рентгеновских лучей атомными плоскостями в структуре кристаллов.

В основе рентгенографического анализа лежит уравнение Вульфа–Брэгга, связывающее угол q падения или отражения на атомную плоскость рентгеновского луча с его длиной волны l и величиной межплоскостных расстояний d:

nl = 2d sinq,

где n – целое число (1, 2, 3…), называется порядком спектра или порядком отражения.

При дифрактометрической съемке угол q вычисляют по реперным отметкам, проставляемым автоматически на диаграммной ленте при съемке рентгенограммы через определенное число градусов (1; 0, 5;…). По найденным значениям q и известной длине волны l применяемого рентгеновского излучения определяют величины межплоскостного расстояния d, используя уравнение Вульфа-Брегга (величина n – порядок отражения - принимается в этом случае равной 1).

Оценка относительной интенсивности дифракционных максимумов при фотографической регистрации проводится по степени почернения пленки. Дифракционный максимум при регистрации на дифрактометре оценивается по высоте данного типа от точки его максимума до линии фона. Существует несколько шкал относительной интенсивности. При использовании качественной шкалы самый сильный пик оценивается как о.с. (очень сильный) или о.о.с. (очень сильный), а остальные пики как ср. (средний), сл. (слабый), о.сл. (очень слабый) и т.д. При использовании количественной шкалы наиболее интенсивному пику присваивается максимальный балл 10 (десятибалльная шкала) или 100 (стобалльная шкала), а интенсивности остальных пиков выражаются меньшими числами в зависимости от отношения их высоты к высоте максимального пика.

В рамках рентгенографического метода существует рентгенофазовый анализ, который в зависимости от решаемых задач подразделяют на качественный и количественный.

Задача качественного рентгенофазового анализа – идентификация природы кристаллических фаз, содержащихся в исследуемом материале. Анализ основан на том, что каждое индивидуальное кристаллическое соединение дает специфическую рентгенограмму с определенным набором линий (дифракционных максимумов) и их интенсивностью. В настоящее время имеются рентгенографические данные о большом числе известных кристаллических соединений, эталонные рентгенограммы которых приводятся в справочной литературе или отдельных публикациях. Сущность качественного рентгенофазового анализа сводится к сопоставлению экспериментально определенных значений межплоскостных расстояний (d, ) и относительных интенсивностей (I) линий в эталонными рентгенограммами. Если на полученной при исследовании образца рентгенограмме присутствуют дифракционные максимумы со значениями d и I, характерными для определяемого соединения, то это значит, что оно присутствует в исследуемом материале. Анализ естественно, облегчается, если известен хотя бы приблизительно химический состав исследуемого материала или предполагаемый минеральный состав. В этом случае круг веществ, рентгенографические характеристики которых необходимо сравнить с полученной рентгенограммой сужается. Идентификация фаз после получения рентгенограммы начинается с нахождения углов q и соответствующих им величин межплоскостных расстояний, а также относительных интенсивностей каждой линии. Интенсивность оценивается качественно или количественно например, по десяти- или стобальной шкале. Полученные данные рекомендуется сводить в таблицу. Для анализа выбирают наиболее интенсивную линию на рентгенограмме исследуемого материала (при наличии нескольких таких линий с одинаковой интенсивностью берут линию с наименьшей величиной (d, ) . По справочным эталонным рентгенограммам отбирают соединения, имеющие интенсивную линию с аналогичным значением d. Затем выбирают еще 2-3 интенсивные линии и в случае их совпадения с одной из эталонных рентгенограмм и сопоставляют все остальные линии. Если все линии эталонной рентгенограммы отвечают определенным линиям рентгенограммы исследуемого материала без существенных противоречий в их относительной интенсивности первое соединение можно считать найденным. Анализ продолжается до тех пор, пока все линии рентгенограммы не будут отнесены к определенным соединениям.

 Скачать реферат
