Расчет и проектирование системы очистки воздуха от зерновой пыли
2. Производство солода
2.1 Очистка, сортирование и хранение ячменя
Пивоваренный завод должен иметь запас ячменя, обеспечивающий его девятимесячную потребность. Ячмень, поступающий на завод, содержит различные примеси и в таком виде непригоден для хранения и солодоращения. Поэтому при приемке его очищают от наиболее грубых примесей просеиванием и прове
триванием и направляют в зернохранилище, где хранят до момента переработки. Перед замачиванием ячмень подвергают повторной, более тщательной очистке. При этом из зерновой массы удаляют оставшиеся в ней посторонние примеси и битые зерна. После вторичной очистки ячмень разделяют по размеру зерен на I, II и III сорта, что необходимо для равномерного замачивания и проращивания.
На рис. 1 дана аппаратурно-технологическая схема приемки, очистки, хранения и сортирования ячменя. Зерно, доставляемое на завод автомобильным и железнодорожным транспортом, поступает в приемный бункер 1, откуда ленточным транспортером 2 и элеватором (норией) 3 подается в промежуточный бункер 6. Из него зерно через автоматические весы 7 и магнитный сепаратор 8 поступает в воздушно-ситовый сепаратор 9, где и проводится первичная очистка. Для очистки воздуха при первичной очистке в помещении устанавливается рукавный фильтр. Очищенное и взвешенное на весах 25 зерно накапливается в бункере 24 и затем элеватором 10 и транспортером 11 подается в силосы 23 на хранение.

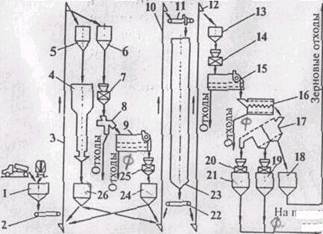

Рис. 1. Аппаратурно-технологическая схема приемки, очистки, хранения и сортирования ячменя
Зерно с повышенной влажностью после первичной очистки из бункера 24 элеватором (норией) 3 направляют через бункер 5 в зерносушилку 4. Подсушенное зерно собирается в бункере 26 и оттуда поступает в силосы 23 на хранение.
Перед подачей в солодовню зерно очищают повторно. Для этого его из силосов транспортером 22 и норией 12 подают через бункер 13 и весы 14 в воздушно-ситовый сепаратор 15, а затем в триер 16, где отделяются короткие и шаровидные примеси (семена сорняков, половинки зерен), а также длинные зерна овса и овсюга. Для очистки воздуха производственного помещения здесь также предусмотрен рукавный фильтр. Очищенное зерно разделяют на сорта по величине зерен на сортирующих ситах 17. Зерно I и II сортов проходит весы 20 и накапливается в бункерах 21 и 19, откуда затем расходуется на производство солода, а зерновые отходы из бункера 18 идут на другие нужды. Перед переработкой зерно пропускают через магнитный сепаратор, где отделяют металлические примеси.
2.2 Принципиальная схема получения солода
|
| |||
| |||||
|
| ||||||||||||||
| |||||||||||||||
| |||||||||||||||
