Экологический мониторинг нефтяных загрязнений

· иметь многоуровневую структуру (см. рис. 1);

· обеспечивать непрерывную информацию об изменении ключевых параметров состояния взаимодействующих природных сред: приводного слоя атмосферы, поверхности моря, водной толщи, морского дна, включая осадочный слой и земную кору;

· использовать многосенсорный подход с применением современных дистанционных и контактных технических средств и мето

дов;

· быть экономически эффективной и основанной преимущественно на отечественных технологиях;

· быть регионально-адаптированной с учетом региональных особенностей шельфовой зоны, локальной структуры и динамики экосистем и характера антропогенной нагрузки, а также учитывать особенности регионального климата.

При этом должны быть использованы новые научно-технические решения, включая автоматизацию измерений, робототехнику, а также тематические методы обработки спутниковой информации и распознавания сигналов.

2.4 Технические средства комплексного экологического мониторинга

Технический комплекс многоуровневого экологического мониторинга должен включать следующие подсистемы:

· гидрометеорологического мониторинга;

· мониторинга присутствия нефтяных загрязнений в морской среде;

· геодинамического мониторинга;

· мониторинга состояния объектов недропользования с судна;

· спутникового мониторинга;

· информационного обеспечения.

Подсистема гидрометеорологического мониторинга предназначена для:

· определения опасных метеорологических и гидрологических явлений, представляющих угрозу сооружениям и персоналу нефтедобывающей платформы;

· диагностики поступления и переноса загрязняющих веществ с соседних участков акватории;

· получение исходных метеорологических и гидрологических данных для прогноза распространения нефтяного загрязнения (при аварийных разливах нефти);

· информационное обеспечение безопасности судового и воздушного сообщения между нефтедобывающей платформой и берегом.

К числу измеряемых этой подсистемой характеристик относятся следующие: параметры состояния приводного слоя атмосферы, облачность, осадки, уровень моря, характеристики волнения, вертикальный профиль скорости морских течений, толщина морского льда, температура и соленость воды. Критерии наблюдаемых опасных явлений гидрометеорологического режима должны соответствовать инструкциям Росгидромета. При этом применяются гидрометеорологические приборы, соответствующие по своим техническим характеристикам требованиям нормативно-методических документов, в том числе Госстроя.

Автоматическая метеорологическая станция должна быть размещена на открытой площадке (стреле), исключающей экранирующее влияние сооружения на показания измерительных приборов, и оснащена следующими датчиками:

— температуры воздуха,

— скорости и направления ветра,

— атмосферного давления,

— парциального давления водяного пара (влажности),

— атмосферных осадков,

— видимости,

— высоты нижнего края облачности.

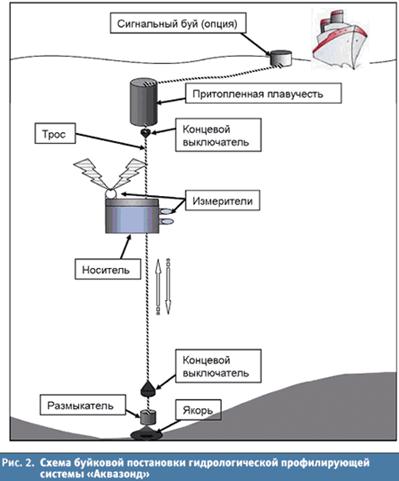

Основа подводной части подсистемы гидрометеорологического мониторинга — заякоренный автоматический профилирующий комплекс «Аквазонд» (см. рис. 2) — своего рода морской грузовой лифт. Этот прибор перемещает полезный груз — измерительную аппаратуру, передвигаясь по тросу, натянутому вертикально между подповерхностной плавучестью и донным якорем. В отличие от традиционных буйковых постановок с размещением приборов на фиксированных горизонтах, в данном случае измеряются непрерывные вертикальные распределения (профили) параметров среды и биоты, что позволяет точно оценивать как дифференциальные, так и интегральные характеристики этих распределений. Наряду с этим носитель может останавливаться — «зависать» на нужное время, чтобы произвести измерения на заданных горизонтах. Передача данных с «Аквазонда» осуществляется по ходовому тросу с помощью магнитных модемов и далее по кабелю или по подводному гидроакустическому каналу в подсистему информационного обеспечения на нефтедобывающей платформе.

Подсистема мониторинга присутствия нефтяных загрязнений в морской среде обеспечивает:

- обнаружение утечки и присутствие нефти на водной поверхности на расстоянии до 100 м от нефтяной платформы (с возможностью количественной оценки обнаруженной утечки) посредством лидара и от 100 м до 2-3 км с помощью радиолокационной станции;

- обнаружение маломерных плавсредств в радиусе 5-7 км и контроль за надводной обстановкой в зоне морской нефтедобывающей платформы в радиусе 12-14 км (в зависимости от высоты установки и балльности моря) посредством радиолокационной станции.

Нефть и нефтепродукты интенсивно флуоресцируют при возбуждении светом ультрафиолетового диапазона, причем спектры флуоресценции разных типов нефтепродуктов существенно различаются по интенсивности и форме. Нефтяные загрязнения на поверхности моря можно обнаружить и идентифицировать посредством флуоресцентных лидаров.

В результате большой методической работы было показано, что лидар может не только обнаруживать загрязнения нефтепродуктами вокруг платформы, но и позволяет оценивать толщину нефтяной пленки, давая тем самым возможность количественной оценки обнаруженной утечки.

Для обнаружения нефтяных пленок на расстояниях более 100 м от платформы предлагается использовать радиолокационную станцию. При утечке нефти на поверхности воды образуются пленки, которые влияют на поверхностные волны, в частности, уменьшают энергию волн, их дисперсию и крутизну наклонов. Сглаженная пленкой поверхность воды отражает падающие на нее электромагнитные волны в сторону от антенны радиолокатора. Отразившись от выглаженной поверхности, радиоволны не возвращаются к радиолокатору, и участок, покрытый пленкой, отображается на мониторе радиолокатора черным тоном.

Специальная радиолокационная станция для обнаружения протяженных слабоконтрастных нефтяных пленок существенно отличается от навигационных радаров, предназначенных для обнаружения локализованных сильноконтрастных мишеней (суда и другие объекты). У сильноконтрастных объектов эффективная площадь рассеяния составляет 10-1000 м2, у низкоконтрастных — 0,01-0,1 м2. Специализированный радиолокатор использует когерентный приемо-передатчик и новые технологии сверхвысокочастотных антенн, благодаря чему удается на два порядка сократить время формирования изображения для обнаружения нефтяного пятна и снизить уровень фоновых помех. Преимущество такого радара также в низком уровне излучения, что позволяет устанавливать радар вблизи помещений, где находятся люди.

Подсистема геодинамического мониторинга предназначена для регистрации данных:

- о развитии процесса растрескивания твердой среды, признаках разрушения среды, выраженных в появлении микроземлетрясений, спровоцированных перераспределением порового давления;

- об изменениях углов наклона, наклонных перемещениях и колебаниях морской нефтедобывающей платформы с выработкой сигнала тревоги при превышении значения ускорения заданного порога.
