Разработка безотходных технологий при использовании природных вод

Использование свойств саморегулирования насоса за счет изменения статического перепада высот в данной водооборотной системе невозможно: резервуар горячей воды при таком регулировании срабатывается за 10—15 минут.

Задавая режим работы насосов таким, при котором давление холодной воды на входе в литейный цех и уровень воды в одном из резервуаров остаются постоянными, имеем следующие результат

ы.

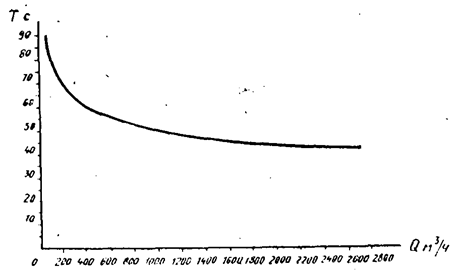

По зависимости Qc = f(t) (рис. 6) видим, что максимальное время запаздывания притока нагретой воды — 85 с, минимальное — 45 с. И то и другое намного меньше времени срабатывания резервуара при отсутствии притока и максимальном отборе воды (11 минут).

Задавая характер возрастания водопритока на входе в самотечный трубопровод таким, при котором вся вода достигает конца трубы в течение 20—30 с, не получаем каких-либо аварийный ситуаций; уровень воды а нерегулируемом резервуаре колеблется в пределах ±0,5 м, что допустимо. Целесообразнее регулировать уровень, воды в горячем резервуаре, так кaк колебания в нем сильнее. К тому же при высоких уровнях горячая вода уходит через перелив в ливневую канализацию и теряется безвозвратно.

Рис. 6. Передаточная характеристика самотечного трубопровода

Можно сказать, что значительный запас резервуаров горячей и холодной воды ino емкости дозволяет приманить в данной циркуляционной системе схему регулирования, состоящую из двух нe связанных между собой контуров:

контура управления подачей холодной воды по давлением на входе в литейный цех;

контура управления подачей горячей воды по уровню в приемном резервуаре.

Возможный вариант схемы автоматического регулирования станции оборотного водоснабжения, состоящей из контура управления давлением (I) и уровнем (II), представлен на рис. 5. Регулируемый электропривод изменяет частоту вращения насосов в зависимости от сигнала, снимаемого или с датчика давления (уровня), или c ручного задатчика Н. [5]

Заключение

Во всем мире сложилась такая ситуация, что наращивание добычи и производства сырья, топлива и энергетических ресурсов сопряжено с большими трудностями. Наиболее эффективное средство сокращения потерь – переход на полную комплексную переработку сырья в товарную продукцию. В этом направлении имеются большие неиспользованные резервы. Рациональное использование природных вод является одним из них [7].

Представленная курсовая работа не претендует на полное рассмотрение проблемы разработки безотходных технологий при использовании природных вод, а лишь освещает некоторые, но, на мой взгляд, главные ее стороны.

Литература

1. Родионов А. И., Клушин В. Н., Торочешников Н. С. Техника защиты окружающей среды. - Москва: 1989.

2. А. М. Кутепов, Т. И. Бондарева, М. Г. Беренгартен. Общая химическая технология. М.: «Высшая школа», 1990, с. 317-321.

3. Беличенко Ю. П. Замкнутые системы водообеспечения химических производств. М.: Химия, 1990, с. 16-39.

4. О. П. Кузнецов и др. Регулирование расхода охлаждающей воды в оборотных системах водоснабжения / …

5. Ю. Ю. Бусов. Регулирование расхода охлаждающей воды в оборотных системах водоснабжения / …

6. Лезнов Б. С. Энергетические и экономические аспекты автоматизации насосных установок // Тр. ин-та / ВНИИ ВОДГЕО.— М., 1986.— Автоматизация и управление системами водоснабжения и водоотведения; Рекомендации по применению регулируемого электропривода в системах автоматического управления водопроводных и канализационных насосных установок/Госстрой СССР.—М.: ВНИИ ВОДГЕО, 1987.

7. Беличенко Ю. П. Замкнутые системы водообеспечения химических производств. М.: Химия, 1990, с. 144 – 191.

[1] Термин «безотходное производство» в некоторой степени условный, так как в реальных условиях нельзя полностью избавиться как от отходов, так и от влияния производства на окружающую среду. Точнее, это «малоотходное производство», дающее такие минимальные выбросы, при которых самоочищаю­щая способность природы в достаточной степени препятствует возникновению необратимых экологических изменений.
