Защита водного объекта от загрязнения промышленными сточными водами

Объем резервуаров

Vк.р.= Qмакс.ч.·Т/60=1335·30/60=668 м3,

где Т=30 мин – продолжительность контакта хлора со сточной водой [6].

При скорости движения сточных вод в контактных резервуарах υ=10 мм/м [6] длина резервуара

L=υ·Т=10·30·60/1000=18 м.

Площадь поперечного сечения

ω= Vк.р./L=668/18=37,1 м2.

При глубине Н=2,8 м и ширине каждой секции b=6 м число

секций

n=ω/(b·Н)=37,1/6·2,8)=2,21.

Фактическая продолжительность контакта воды с хлором в час максимального притока воды

Т= Vк.р./ Qмакс.ч.=n·b·Н·L/ Qмакс.ч.=2·6·2,8·18/1335=0,45=27 мин.

С учетом времени движения воды в отводящих лотках фактическая продолжительность контакта воды с хлором составит около 30 мин.

Принимаем контактные резервуары, разработанные ЦНИИЭП инженерного оборудования. Они имеют ребристое днище, в лотках которого расположены смывные трубопроводы с насадками, а по продольным стенам смонтированы аэраторы и перфорированные трубы. Осадок удаляют один раз в 5-7 сут. При отключении секции осадок взмучивается технической водой, поступающей из насадков, и возвращается в начало очистных сооружений. Для поддержания осадка во взвешенном состоянии смесь в резервуаре аэрируют.

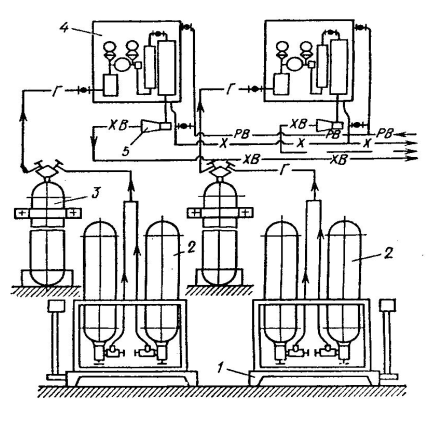

Хлораторная установка с баллонами.

Рисунок 10

1 – весы;

2 – баллоны с жидким хлором;

3 – промежуточный баллон;

4 – хлоратор;

5 – эжектор.

9. ОБРАЩЕНИЕ С ОТХОДАМИ

9.1 Песковые площадки

Удаление задержанного песка из песколовок всех типов следует предусматривать:

вручную – при объеме его до 0,1 м3/сут;

механическим или гидромеханическим способом с транспортированием песка к приямки последующим отводом за пределы песколовок гидроэлеваторами, песковыми насосами и другими способами – при объеме его свыше 0,1 м3/сут.

Расход производственной воды qh, при гидромеханическом удалении песка (гидросмывом с помощью трубопровода со спрысками, укладываемого в песковой лоток) необходимо определять по формуле:

qh=vh∙lsc∙bsc,

где vh – восходящая скорость смывной воды в лотке, принимаемая равной 0,0065 м/с;

lsc – длина пескового лотка, равная длины пескового приямка, м;

bsc – ширина пескового лотка, равная 0,5 м.

Количество песка, задерживаемого в песколовках, для бытовых сточных вод надлежит принимать 0,02 л/чел∙сут, влажности песка 60%, объёмный вес 1,5 т/м3.

Объём пескового приемка следует принимать не более двухсуточного объема выпадающего песка, угол наклона стенок приямка к горизонту – не менее60°.

Для подсушивания песка, поступающего из песколовок, необходимо предусматривать площадки с ограждающими валиками высотой 1-2 м. нагрузку на площадку надлежит предусматривать не более 3 м3/м2 в год при условии периодического вывоза подсушенного песка в течении года. Допускается применять накопители со слоем напуска песка до 3 м в год. Удаляемую с песковых площадок воду необходимо направлять в начало очистных сооружений.

Для съезда автотранспорта на песковые площадки надлежит устраивать пандус уклоном 0,12-0,2.

Для отмывки и обезвоживания песка допускается предусматривать устройство бункеров, приспособленных для последующей погрузки песка в мобильный транспорт. Вместимость бункеров должна рассчитываться на 1,5-5-суточное хранение песка. Для повышения эффективности отмывки песка следует применять бункера в сочетании с напорными гидроциклонами диаметром 300 мм и напором пульпы перед гидроциклоном 0,2 МПа (2 кг/см2). Дренажная вода из песковых бункеров должна возвращаться в канал перед песколовками.

В зависимости от климатических условий бункер следует размещать в отапливаемом здании или предусматривать его обогрев.

9.2 Иловые площадки на естественном основании

Иловые площадки (ИП) предназначены для естественного обезвоживания осадков, образующихся на очистных канализационных станциях. Несмотря на внедрение механических, тепловых и других способов оброботки осадков, ИП различных типов и модификаций широко применяется и в нашей стране, и за рубежом как в качестве основных сооружений для подсушки осадков, так и в качестве резервных площадок при применении искусственных методов обезвоживания.

Технология подсушки осадка на ИП разделяется на два этапа: удаление иловой воды, способной фильтроваться через основание карт или отстаиваться; естественное подсыхание осадка в результате испарения.

Осадок, как правило, подсушивается до влажности не более 70-80%. Дальнейшее его хранение на ИП нецелесообразно, так как при этом происходит дображивание осадка и увеличение его зольности. Дальнейшее его использование для сельского хозяйства в качестве удобрений, т.к. этот осадок состоит из органических веществ. Вода с ИП, которая отстаивается и через сборной колодец подается в голову сооружения.

Техническая характеристика ИП

Таблица 14

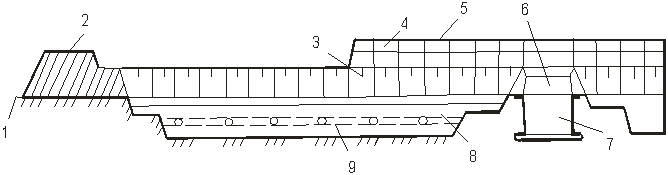

Иловая площадка

Рисунок 11

1 - кювет оградительной канавы;

2 – дорога;

3 - сливной лоток;

4 - бруски поддерживающие разводящий лоток;

5 - разводящий лоток;

6 - дренажный колодец;

7 - сборная дренажная труба;

8 - дренажный слой.

9.3 Шламонакопители

Шламонакопители устраиваются для осветления шламовых вод и накопления твёрдых отходов (шламов) от металлургических заводов, рудопромывочных фабрик, системы газоочистки доменных цехов, котельных установок, углемоек, водоочистных станций и очистных сооружений.

Шламонакопители (земляные) предусматриваются на 10 – летнее складирование шлама. Днища и боковые откосы шламонакопителей во избежание загрязнения грунтовых вод необходимо гидроизолировать. Число секций шламонакопителей должно быть не менее двух. Заполнение секций попеременное из расчёта отстаивания шлама не менее 3 мес. Последующая подача шлама в секцию осуществляется после откачки из верхней её части выделившейся воды, которая возвращается на очистные сооружения. Шлам направляется на полигон ТБО

СВОДНАЯ ТАБЛИЦА
