Ориентирование на местности с помощью наземной навигационной аппаратуры
Наземная навигационная аппаратура, которой оснащены многие виды боевых и специальных машин, предназначена для непрерывной автоматической регистрации местоположения движущейся машины и направления ее движения. Она используется при вождении колонн и одиночных машин по заданному маршруту главным образом в условиях, трудных для ориентирования: на местности, бедной ориентирами, и при плохой видимо
сти. Эта аппаратура может быть также использована для нанесения на карту не обозначенных на ней дорог, колонных путей, зон затопления и для определения местоположения боевых порядков подразделений.
Наземную навигационную аппаратуру подразделяют на два типа. Первый тип – координаторы, выдающие информацию о текущих координатах и дирекционном угле курса движущейся машины в числовом виде. Второй тип – курсопрокладчики, выдающие эту информацию как в числовом, так и в графическом виде, прочерчивая на карте путь, проходимый машиной. Название типа аппаратуры происходит от названия одного из важнейших узлов – счетно-решающего устройства. В аппаратуре первого типа он называется координатором, второго типа – курсопрокладчиком.
В дальнейшем будем рассматривать устройство и эксплуатацию, главным образом, этого типа аппаратуры.
Принцип определения текущих координат движущейся машины
Работа навигационной аппаратуры сводится к непрерывному измерению проходимого машиной пути и днрекционного угла направления движения и вычислению на основе этих данных координат местоположения движущейся машины.
Допустим, движение машины начинается из точки О, координаты которой х0 и у0 известны, например определены по карте. Двигаясь прямолинейно, машина переместилась в точку. Ее координаты Х и у.
Из рисунка видно, что прямоугольные координаты машины в точке / будут:
Приращения координат А* и Аг/ зависят от длины пути, пройденного машиной, и направления ее движения. Они вычисляются по формулам:
Таким образом, текущие координаты движущейся машины равны алгебраической сумме координат начальной точки и приращений Ах и Ау, вычисленных аппаратурой в процессе движения машины от начальной точки до данной.
Основные приборы навигационной аппаратуры
Для решения указанных выше уравнений ННА типа «координатор» имеет следующие основные приборы:
— датчик пути, который непрерывно определяет величину приращения пройденного пути AS;
— датчик курса, обеспечивающий определение дирекционного угла а направления движения машины в каждый момент времени;
– счетно-решающее устройство, которое непрерывно вычисляет прямоугольные координаты местоположения машины по данным, поступающим в него от датчиков пути и курса.

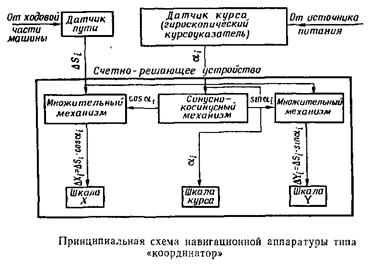

Принципиальная схема такой аппаратуры показана ниже.
Курсопрокладчик кроме этих приборов имеет еще построительный механизм и планшет, на котором закрепляется карта. Карандаш построительного механизма, перемещаясь по планшету, указывает местоположение машины и вычерчивает путь ее следования.
Датчик пути представляет собой электромеханический прибор, учитывающий путь, проходимый машиной, и вырабатывающий соответствующий ему электрический сигнал. С ходовой частью машины датчик связан гибким валиком, число оборотов которого пропорционально проходимому машиной пути. Энергия механического вращения валика преобразуется в электрический сигнал с помощью так называемого сельсина-датчика. Этот сигнал и поступает в счетно-решающее устройство.
На величину пути, показываемую датчиком, влияют рельеф местности и дорожные условия. Движение машины по крутым склонам, пробуксовка или скольжение колес по грунту, отклонение давления в шинах колес от нормального и некоторые другие причины приводят к тому, что путь, показываемый датчиком, не соответствует действительному расстоянию, проходимому машиной. Поэтому для того чтобы получить действительное значение пути, пройденного машиной, в показания датчика пути необходимо ввести поправку – корректур у пути
Датчиком курса служит гироскопический курсоуказатель, принцип устройства которого такой же, как и гирополукомпаса.
До начала движения машины на шкале «Курс» устанавливают отсчет, равный дирекционному углу а продольной оси машины. При изменении направления оси машины в процессе движения датчик курса подает в счетно-решающее устройство электрический сигнал, пропорциональный изменению курса.
Счетно-решающее устройство постоянно определяет значения sin и cos он, перемножает S, на sin at и cos хг и передает полученные значения приращений координат, на шкалы координат х и у.
В аппаратуре типа «курсопрокладчик» вычисленные счетно-решающим устройством приращения координат поступают в построительный механизм, карандаш которого перемещается на отрезки, равные приращениям координат в масштабе карты, укрепленной на планшете.
Счетно-решающее устройство типа «координатор» состоит из синусно-косинусного, множительного и шкального механизмов.

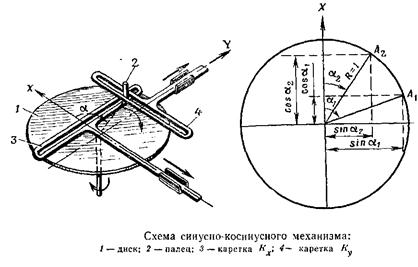

Синусно-косинусный механизм автоматически определяет численные значения синуса и косинуса дирекционного угла направления движения машины. Он представляет собой поворачивающийся диск, на котором укреплен палец, связанный с двумя каретками Кх и Ку. В целях ввода корректуры пути расстояние между центром диска и пальцем может меняться.
Если по сигналу от гирокурсоуказателя диск повернется на угол а, то каретка Кх под действием пальца переместится на величину, равную косинусу дирекционного угла машины, а каретка Kv – синусу этого угла. Каретки механически связаны с множительным механизмом.

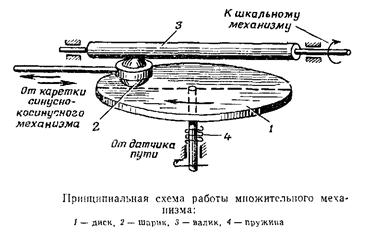

Множительный механизм предназначен для непрерывного умножения приращений пути AS на cos а и sin а. Он обычно выполняется в виде двух одинаковых фрикционов: один для определения Ах, второй – Ау Электрический сигнал, поступающий от датчика пути, с помощью сельсина-датчика счетно-решающего устройства преобразуется в механическое вращение диска / с числом оборотов, пропорциональным пути, проходимому машиной. Это вращение передается на валик 3 посредством промежуточного шарика 2, заключенного в обойму, который изменяет свое положение на диске под воздействием линейного перемещения одной из кареток синусно-косинусного механизма. Скорость вращения валика прямо пропорциональна произведению скорости вращения диска на расстояние шарика от центра диска. А это расстояние для одного фрикционного механизма пропорционально синусу дирекционного угла машины, а для другого – косинусу. Таким образом, угловая скорость вращения валика пропорциональна приращению соответствующей координаты.
