Технология строительства скважины

2.6.5.3 Характеристика скважины при глубине спуска бурильной колонны на 1000 м

Таблица 2.12 - Потери давления в элементах бурильной колонны

Таблица 2.13 - Характеристика скважины

Таблица 2.14 - Характеристика турбобура

По НТС – номограмме выбираем втулку диаметром 0,17 м и подачей 0,030 м3/с, которая обеспечивает промывку скважины и очистку забоя скважины от шлама, бурения до заданной глубины 2750 м с минимальными потерями давления. В начале бурения будем иметь запас по давлению, что может быть использовано, например, для усиления гидромониторного эффекта.

2.6.6 Расчет рабочих характеристик забойных двигателей

Рабочей выходной характеристикой турбобура называется зависимость частоты вращения, момента и мощности на валу турбобура (на долоте) от осевой нагрузки на долото.

2.6.6.1 Определение необходимых данных для расчета

Параметры турбины n, M, DP определяются из выражений

где nc, Mc, DPc - соответственно частота вращения, момент турбин и перепад давления в турбобуре при расходе жидкости Qc плотностью rc.

Из nc = 6,33 об/с, Мс = 1,5 кН×м, DPc = 3,9 МПа

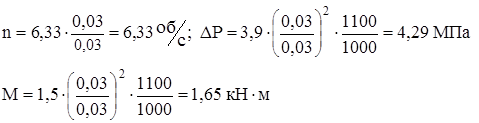

Определяем параметры турбины

Определим коэффициент трения m

Для турбобуров с шаровой опорой m = 0,05¸0,08

Выбираем m = 0,065.

Рассчитываем средний радиус трения

Определяем гидравлическую нагрузку в турбобуре

Рг = 0,785(DPт× Дс2+DPд×Дв2)+В, (2.36)

где Дс - средний диаметр турбин турбобура

Дв - диаметр вала турбобура (шпинделя) в место установки ниппеля (сальника), Дв = 0,135 м

Д1, Д2 - размеры шаровой опоры или резинового кольца подпятника осевой резинометаллической опоры,

Д1 = 0,149 м, Д2 = 0,124 м.

DPт, DPд - перепад давления в турбобуре и долоте

В – веса вращающихся деталей и узлов турбобура (валов и роторов турбин), маховых масс, центраторов, долота, В = 0,5×Мт×g+Мм×g+Мц×g+Mг×g,

где Мм, Мт, Мг, Мц – маховая масса, масса турбобура, долота, центраторов соответственно;
