Технология строительства скважины

Найдем необходимый объем:

– облегченного цементного раствора:

– цементного раствора:

Объем воды для приготовления:

(2.47)

– для цементного раствора:

t=88 src="images/referats/2086/image119.png">

– для облегченного цементного раствора:

Количество цементировочной техники:

(2.48)

где ρнас –насыпная плотность цементного порошка;

Vбунк –объем бункера цементосмесительной машины СМН-20;

Для приготовления цементного раствора:

Для приготовления облегченного цементного раствора:

Всего потребуется для приготовления и закачки цементных растворов 3 машины 2СМН-20.

Производительность смесителя 2СМН-20 по цементному раствору:

(2.49)

где QВ – производительность водяного насоса, л/с;

Производительность смесителя 2СМН-20 по облегченному цементному раствору:

(2.50)

где QВ – производительность водяного насоса, л/с;

Число цементировочных агрегатов для закачки цементного раствора (ЦА-320):

Так как производительность смесителя по цементному раствору 21,8 л/с, а максимальная производительность ЦА-320 - 14,5 л/с, то с каждым смесителем должно работать по два агрегата:

для закачки цементного раствора.

Число цементировочных агрегатов для закачки облегчённого цементного раствора:

Так как производительность смесителя по облегчённому цементному раствору 16,73 л/с, а максимальная производительность ЦА-320 - 14,5 л/с, то с каждым смесителем должно работать по два агрегата:

для закачки облегчённого цементного раствора.

2.8.2Общая потребность в цементировочной технике

Для приготовления цементного и облегчённого цементного растворов необходимо три машины 2СМН-20.

Для подачи воды и начала продавки необходимо два агрегата ЦА-320.

Для закачки цементного и облегчённого цементного растворов необходимо шесть агрегатов ЦА-320.

Всего необходимо восемь цементировочных агрегатов ЦА-320.

Также для цементирования используем блок манифольдов 1БМ-700 и станцию контроля цементировании СКЦ-2М-80.

Таблица 2.19 - Распределение тампонажных материалов

Результаты расчета на ЭВМ процесса цементирования приведены в приложении 1.

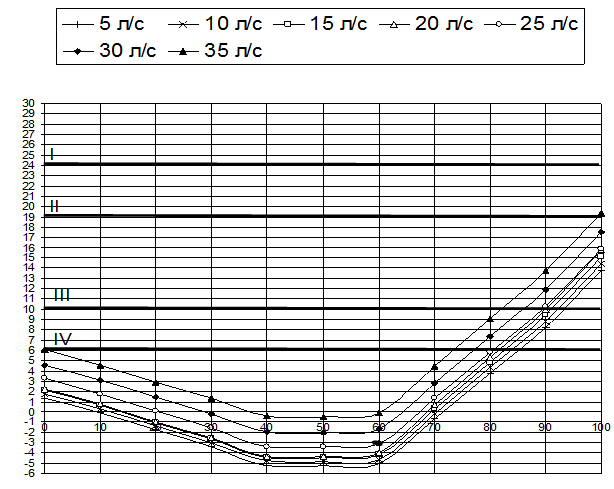

График процесса закачки и продавки цементировочного раствора приведены на рисунке 2.1.

2.8.3 Расчет времени цементирования

Буферная жидкость:

Облегченный цементный раствор:

Цементный раствор:

Продавка:

Итого времени t=104,3×1,05=1 ч. 49 мин.

Расчетное время цементирования меньше, чем время начала схватывания, цементного раствора (tнсхв»3:20-3:40).

2.8.4 Контроль качества цементирования

Наиболее эффективным методом, позволяющим получить максимальную информацию о качестве цементирования обсадной колонны не зависимо, от температуры и плотности тампонажного камня, является акустическая цементометрия. Для контроля качества цементирования обсадной колонны применяют акустические цементомеры АКЦ-1 и АКЦ-2. путем совместной интерпретации кривых акустической цементограммы представляется возможным:
