Технология строительства скважины

Для примера приведём расчёт Тв для участка 2-3, остальные участки рассчитываются аналогично.

ТВ2-3= 203,4×103ехр (0×0,18) +262×32,4×0,86×ехр (0,5×0×0,18)×(cos34+0,18×sin34) = 210,18 кН.

Далее проводится проверка условия sсум £ [s ], (2.8)

Где

idth=509 height=97 src="images/referats/2086/image034.png">

Исходные данные для расчёта

Рн = 1 МПа

Д = 147 мм

d = 125 мм

Е = 2,1·1011 Па

R1 = 700

n = 1,45

sт = 300 МПа

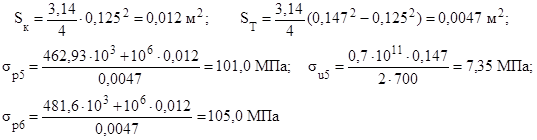

Результаты расчётов для наглядности представлены в таблице 2.6.

Таблица 2.6 - Результаты расчётов

Точки

Т, кН

sр, МПа

sи, МПа

sсум, МПа

5

462,93

101,0

7,35

108,35

6

481,6

105,0

0

105,0

сум

Следовательно условие прочности выполняется.

2.5.5 Выбор компоновок бурильного инструмента

Правильно выбранная компоновка позволяет без осложнений, с наименьшими затратами пробурить скважину до проектной глубины.

Для разрушения горной породы применяем трехшарошечные долота. С целью создания осевой нагрузки на долото и для повышения жесткости бурильной колонны применяем УБТ. Для передачи вращения долоту используют турбобуры.

Выбранные компоновки бурильного инструмента представлены в таблице 2.7.

2.6 Проектирование режима бурения

2.6.1 Разработка гидравлической программы проводки скважины

Исходные данные:

1) Глубина скважины по стволу – 3180 м;

2) Тип долота – III-215,9 МЗ-ГВ;

3) Конструкция низа бурильной колонны:

· долото III-215,9 МЗ-ГВ-R155;

· турбобур 3ТСШ1-195;

· УБТ Æ 178 мм – 10 м;

· ТБПВ 127х9;

· ЛБТ 147х9;

4) Параметры промывочной жидкости:

· r = 1100 кг/м3;

· УВ = 25¸30 сек;

· ПФ = 5¸6 см3/30мин.

Таблица 2.7 - Компоновки низа бурильной колонны (КНБК)

№№

Элементы КНБК

Типоразмер, шифр

Наружный диаметр, мм

Длина, м

Масса, кг

Примечание

1

2

3

4

5

6

1

III 295,3 СЗ-ГВ-R175

295,3

0,40

90

Бурение вертикального интервала под кондуктор

2

8 КС 295,3 МС

295,3

0,90

200

3

Т 12РТ-240

240,0

8,20

2017

4

8 КС 290,0 МС

290,0

0,90

200

5

УБТС2-203

203,0

12

2413

1

III 295,3 СЗ-ГВ-R175

295,3

0,4

90

Бурение под кондуктор с набором зенитного угла

2

8 КС 295,3 МС

295,3

0,90

200

3

ТО2-240

240,0

10,20

2593

4

УБТС2-203

203,0

12

2413

5

СИБ-1

172,0

9,60

500

1

III 295,3 СЗ-ГВ-R175

295,3

0,40

90

Бурение под кондуктор со стабилизацией зенитного угла, проработка ствола скважины

2

8 КС 295,3 МС

295,3

0,90

200

3

СТК-290

290

0,20

12

4

2ТСШ1-240

240,0

16,5

4100

5

УБТС2-203

203,0

12

2413

1

III 215,9 МЗ-ГВ-R155

215,9

0,40

37

Бурение под эксплуатационную колонну со стабилизацией зенитного угла, проработка ствола скважины

2

9 КП 215,9 МС

215,9

0,50

50

3

УОК-215

200,0

0,40

34

4

СТК-213,0

213,0

0,20

10

5

3ТСШ1-195

195,0

25,70

4790

6

УБТС-178

178,0

72,00

11232

1

МF-15

215,9

0,40

37

Бурение под эксплуатационную колонну со стабилизацией зенитного угла

2

9 КП 215,9 МС

215,9

0,50

50

3

УОК-215

200,0

0,40

34

4

3ТСШ1-195

195,0

25,70

4790

5

УБТС-178

178,0

72,0

11232

1

2

3

4

5

6

1

MF-15

215,9

0,40

37

Бурение под эксплуатационную колонну с естественным снижением зенитного угла (вскрытие продуктивного пласта одним долблением)

2

9 КП 215,9 МС

215,9

0,50

50

3

3ТСШ1-195

195,0

25,70

4790

4

СИБ-1

172,0

9,60

500

5

УБТС-178

178,0

72,00

11232

1

215,9 МСЗ-ГНУ-R71

215,9

0,40

37

Резервная компоновка для корректировки ствола скважины

2

9 КП 215,9 МС

215,9

0,50

50

3

ДВО-195

195,0

7,70

1350

4

СИБ-1

172,0

9,60

500

5

УБТС-178

178,0

12

1872
