Техника безопасности при выплавке чугуна

Содержание

Введение

1. Краткое описание особенностей выполняемой работы

1.1 Выплавка чугуна

1.2 Физико-химические процессы доменной плавки

1.3 Характеристика вредных веществ, выделяющихся при выплавке чугуна

2. Оценка состояний условий труда на рабочих местах

3. Мероприятия по достижению безопасных условий работ

3.1 Колошниковые газы

3.2 Выпуск чугуна

3

.3 Охлаждение шлака

4. Техника безопасности

5. Список литературы

Введение

Целью данного расчетного задания является анализ производственной среды и установление соответствия состояния рабочего места служащего требованиям нормативных документов. Анализ производственной среды заключается в оценке условий труда и техники безопасности при выполнении определенных видов работ. В процессе работы необходимо:

ознакомиться с основными приемами выполнения конкретного вида работы;

ознакомиться с используемыми в данном технологическом процессе материалами, оборудованием, инструментами;

определить потенциальную опасность, заключенную в орудиях труда и технологических приемах, характерных для исследуемого вида работ;

ознакомиться с рабочими средствами измерения действующих на работающего или служащего факторов производственной среды;

ознакомиться с требованиями нормативных документов по безопасной организации труда и оценке условий труда;

произвести оценку условий труда в соответствии с документами: 'Типовое положение об оценке условий труда на рабочих местах и порядок применения отраслевых перечней работ, на которых могут устанавливаться доплаты рабочим за условия труда N 3877/22-78 от 3.10.86 " и "Гигиеническая классификация труда", утвержденная Министерством здравоохранения СССР 12 08.86 под N 4137-86 /1,2/;

разработать инструкцию по охране труда для работников на основании Постановления Министерства труда РФ от 01.07.94 за N 129 "Об утверждении Положения о порядке разработки и утверждения правил и инструкций по охране труда и Методических указаний по разработке правил и инструкций по охране труда ";

рекомендовать мероприятия по снижению воздействия действующих факторов производственной среды в соответствии с современными достижениями в науке и технике и учетом передового опыта организации производства и труда.

1. Краткое описание особенностей выполняемой работы

1.1 Выплавка чугуна

Объём доменного производства чугуна в целом по всему миру составляет 270 млн. т. в год.

Чугун выплавляют в печах шахтного типа - доменных печах. Сущность процесса получения чугуна в доменных печах заключается в восстановлении оксидов железа, входящих в состав руды, оксидом углерода, водородом, выделяющимся при сгорании топлива в печи и твердым углеродом.

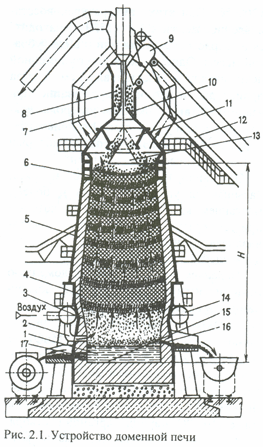

Устройство доменной печи и ее работа.

Доменная печь имеет стальной кожух, выложенный внутри огнеупорным шамотным кирпичом. Рабочее пространство печи включает колошник 6, шахту 5, распар 4, заплечики 3, горн 1, лещадь 15. В верхней части колошника находится засыпной аппарат 8, через который в печь загружают шихту (офлюсованный агломерат и окатыши). Шихту взвешивают, подают в вагонетки 9 подъемника, которые передвигаются по мосту 12 к засыпному аппарату 8 и, опрокидываясь, высыпают шихту в приемную воронку 7 распределителя шихты. При опускании малого конуса 10 засыпного аппарата шихта попадает в чашу 11, а при опускании большого конуса 13 - в доменную печь, что предотвращает выход газов из доменной печи в атмосферу. Для равномерного распределения шихты в доменной печи малый конус и приемная воронка после очередной загрузки поворачиваются на угол, кратный 60°.

При работе печи шихтовые материалы, проплавляясь, опускаются, а через загрузочное устройство в печь подаются новые порции шихты в таком количестве, чтобы весь полезный объем печи был заполнен. Полезный объем печи - это объем, занимаемый шихтой от лещади до нижней кромки большого конуса засыпного аппарата при его опускании. Современные доменные печи имеют полезный объем 2000 .5000 м3. Полезная высота доменной печи достигает 35 м.

В верхней части горна находятся фурменные устройства 14, через которые в печь поступает нагретый воздух, необходимый для горения топлива. Воздух нагревают для уменьшения потерь теплоты и снижения расхода кокса. Воздух поступает в доменную печь из воздухонагревателя, внутри которого имеются камера сгорания и насадка. Насадка выложена из огнеупорных кирпичей, так что между ними образуются вертикальные каналы. В камеру сгорания к горелке подается очищенный от пыли доменный газ, который сгорает и образует горячие газы.

Газы, проходя через насадку, нагревают ее и удаляются через дымовую трубу. Затем подача газа к горелке прекращается, и через насадку пропускается воздух, подаваемый турбовоздуходувной машиной. Воздух, проходя через насадку, нагревается до температуры 1000 .1200 °С и поступает к фурменному устройству 14, а оттуда через фурмы 2 - в рабочее пространство. Доменная печь имеет несколько воздухонагревателей: в то время как в одних насадках нагревается, в других насадка отдает теплоту холодному воздуху, нагревая его. После охлаждения насадки воздухом нагреватели переключаются.

1.2 Физико-химические процессы доменной плавки

Условно процессы, протекающие в доменной печи, разделяют на горение топлива; разложение компонентов шихты; восстановление железа; науглероживание железа; восстановление марганца, кремния, фосфора, серы; шлакообразование. Все эти процессы проходят в доменной печи одновременно, но с разной интенсивностью, при различных температурах и на разных уровнях.

Горение топлива. Вблизи фурм углерод кокса, взаимодействуя с кислородом воздуха, сгорает. В результате горения выделяется теплота и образуется газовый поток, содержащий СО, CO2, N2, Н2, СН4 и др. При этом в печи несколько выше уровня фурм развивается температура выше 2000 °С. Горячие газы, поднимаясь, отдают теплоту шихтовым материалам и нагревают их, охлаждаясь до температуры 300 .400 °С у колошника.

Восстановление железа в доменной печи. Шихта (агломерат, кокс) опускается навстречу потоку газов, и при температуре 500 .510 °С начинается восстановление оксидов железа.

Разложение компонентов шихты происходит в зависимости от ее состава. Если в доменную печь подается офлюсованный агломерат, то эти процессы протекают при агломерации и в доменной печи почти не идут. При работе на шихте, содержащей флюсы и часть сырой руды, в верхней части доменной печи разрушаются гидраты оксидов железа и алюминия. Известняк флюса диссоциирует по реакции СаСО3 = СаО + СО2.

В результате взаимодействия оксидов железа с оксидом углерода и твердым углеродом кокса, а также с водородом происходит восстановление железа. Восстановление газами называют косвенным, а восстановление твердым углеродом - прямым. Реакции косвенного восстановления - экзотермические (сопровождаются выделением теплоты), они происходят главным образом в верхних горизонтах печи. Реакции прямого восстановления - эндотермические (сопровождаются поглощением теплоты), они протекают в нижней части доменной печи, где температура более высокая.
