Основы электробезопасности

В механической блокировке (МБ) с помощью самозапирающихся замков, защелок и других механических приспособлений прерывается электрическая цепь при открытии его токоведущих частей, что исключает включение оборудования при снятии крышек, дверей в рубильниках, пускателях, автоматических выключателях.

В электромагнитной блокировке (ЭМБ) электромагнитные замки запирания, выключателей, разъедини

телей и заземляющих ножей обеспечивают определенную последовательность включения и выключения. Это исключает возможность возникновения опасных ситуаций - включения и выключения разъединителя под напряжением и т.д.

Электрическая блокировка (ЭБ) применяется в технологических электроустановках напряжением до 1000 В. С помощью электрических контактов осуществляется отключение напряжения при наличии открытых ограждений, дверей или кожухов, крышек.

Пониженное (малое напряжение). Одной из мер электробезопасности является применение пониженного напряжения с учетом возможной работы оборудования, приборов, аппаратуры. Так при работе всей осветительной техники применяется напряжение не выше 127/220 В. А при работе с переносным электроинструментом, а также с ручными переносными светильниками - напряжение 36 или 42 В. В помещениях с повышенной электробезопасностью, особо опасных и взрывопожароопасных помещениях, напряжение не должно превышать 12 В.

Источниками малого напряжения (12, 24, 36 и 42В) могут быть аккумуляторные батареи, понижающие трансформаторы, преобразователи частот.

При этом применение автотрансформаторов, реостатов для понижения напряжения запрещается из-за связи сетей малого и высокого напряжения.

Для снижения опасности применения понижающих трансформаторов вторичную обмотку и корпус трансформатора заземляют или проводят зануление.

Защитное заземление, зануление. Безопасная работа с электроустановками обеспечивается устройством заземления, зануления (в сетях до 1000В) и защитного отклонения.

Область применения. Согласно ГОСТ 12.1 013-80 и ГОСТ 12.1 030-80 "Электробезопасность. Защитное заземление, зануление", ГОСТ 12.1 019-79 "Электробезопасность. Общие требования и номенклатура видов защиты", заземление или зануление следует выполнять:

при номинальном напряжении 380В и выше переменного тока, 440В и выше постоянного тока в сетях электроустановок в любых помещениях (в том числе, помещения без повышенной опасности);

при номинальном напряжении 36В и выше (по ГОСТ 12.1 013-80), 42В и выше (по ГОСТ 12.1 030-81) переменного тока и 110В и выше постоянного тока электроустановок в помещениях с повышенной опасностью и особо опасных помещениях, в наружных электроустановках;

при любом номинальном напряжении переменного и постоянного тока электроустановок во всех взрывоопасных условиях.

Части электроустановок, которые подлежат заземлению или занулению:

металлические корпуса электрических машин, трансформаторов, аппаратов, светильников, передвижные электроустановки, переносные электроустановки;

каркасы, РЩ, ЩУ и шкафы, а также съемные или открывающиеся части, если на них установлено электрооборудование напряжением выше 42В переменного тока или напряжением выше 110В постоянного тока;

приводы электрических аппаратов;

вторичные обмотки измерительных трансформаторов;

металлические РУ, металлические небольшие конструкции, металлические соединительные муфты, металлические оболочки и броня контрольных и силовых кабелей, металлические оболочки проводов, трубы электропроводки и т.д.;

железобетонные опоры ЛЭП.

Заземление электрооборудования. По своему функциональному назначению заземление делится на три вида - рабочее, защитное, заземление молниезащиты.

К рабочему заземлению относится заземление нейтралей силовых трансформаторов и генераторов, глухое или через дугогасящий реактор.

Защитное заземление выполняется для обеспечения безопасности, в первую очередь, людей.

Заземление молниезащиты служит для отвода тока молнии в землю от защитных разрядников и молниеотводов (стержневых или тросовых).

Защитное заземление должны выполнять свое назначение в течение всего года, тогда как заземление, молниезащиты - лишь в грозовой период.

Назначение защитного заземления. Защитное заземление предназначено для устранения опасности поражения электрическим током людей при соприкосновении с металлическими частями электрооборудования, оказавшимся под напряжением. Принцип действия защитного заземления состоит в снижении до безопасного уровня напряжений прикосновения и шага, вызванных замыканием на корпус электрооборудования. Достигается это уменьшением потенциала заземленного оборудования за счет малого сопротивления заземлителя, а также путем выравнивания потенциалов основания, на котором находится человек и заземленного оборудования за счет подъема потенциала основания до уровня потенциала заземленного оборудования.

Защитное заземление - это параллельное включение в электрическую цепь заземлителя со значительно меньшим сопротивлением Rз<<Rr (рис. 4, 6).

В сетях с напряжением до 1000В сопротивление заземляющего устройства должно быть не более 4 Ом, при напряжении выше 1000В - не более-0.5 Ом.

При таком включение в электрическую цепь ток, проходящий через человека, будет равен:

где, Rr - сопротивление тела человека, Ом

Iобщ - общий проходящий ток через два заземлителя (тело человека и заземлитель), Ом;

Rобщ - общее сопротивление заземлителей, Ом.

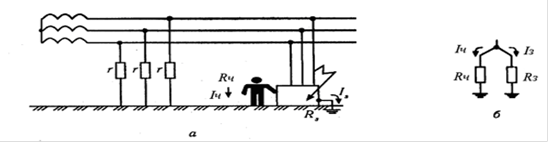

Рис 6. Защитное заземление: а - схема заземления корпуса электрооборудования; б - эквивалентная электрическая схема.

После подстановки значений Rобщ и Iобщ в формулу получим

Пример.

Определить величину поражающего тока при однофазном включении человека в трехфазную сеть с изолированной нейтралью.

Допустим, что сопротивление пола и обуви: Rп = Rоб = 0 Ru = 3000 Ом

При отсутствии заземления ток поражения:

А

При наличии защитного заземления:

А

Как видим, ток поражения при наличии заземляющего устройства значительно меньше удерживающего.

Защитное заземление применяется в электроустановках напряжением до 1000В переменного тока с изолированной нейтралью или с изолированным выводом источника однофазного тока, а также электроустановках в напряжением до 1000В в сетях постоянного тока с изолированной средней точкой.

Заземление установок заключается в соединении с землей их металлических частей (нормально не находящихся под напряжением) с заземлителем, имеющим малое сопротивление растеканию тока.

Заземляющее устройство состоит из заземлителей, заземляющих шин и проводов, соединяющих корпуса электроустановок с заземлителями.
