Мероприятия по улучшению условий труда на рабочем месте машиниста насосной станции
h – толщина ограждения без учета ребер, мм.
Таким образом, полученное значение В на частоте 2000 Гц fв= 39 дБ, а значение С на частоте 4000 Гц fв= 31 дБ.
На остальных частотах эффективность определяется в соответствии с графиком на рис. 11.
31,5 Гц – 9 дБ; 63 Гц – 14 дБ; 125 Гц – 19 дБ; 250 Гц – 24 дБ; 500 Гц – 29 дБ; 1000 Гц – 34 дБ; 8000 Гц – 39 дБ;
При установке между источ
ником шума и расчетной точкой ограждающих конструкций требуемое снижение воздушного шума () в случае установки звукоизолирующей перегородки определим следующим образом
(11)
где - нормируемое значение октавного уровня звукового давления;
- площадь ограждающей конструкции, через которую проникает шум в защищаемое помещение, м2;
- постоянная защищаемого от шума помещения, м2;
- количество ограждающих конструкций, через которые проникает шум.
Высота звукоизолирующей кабины составит 3 метра, ширина - 3 метра, длинна 4 метра.
При этом площадь ограждаемых конструкций, через которые проникает шум внутрь кабины, составит
м2
Полученное постоянная помещения
м3
По формуле (11) определяем требуемое снижение шума на частоте 1000 Гц
дБ
Определим необходимое снижение на частоте 500 Гц:
дБ

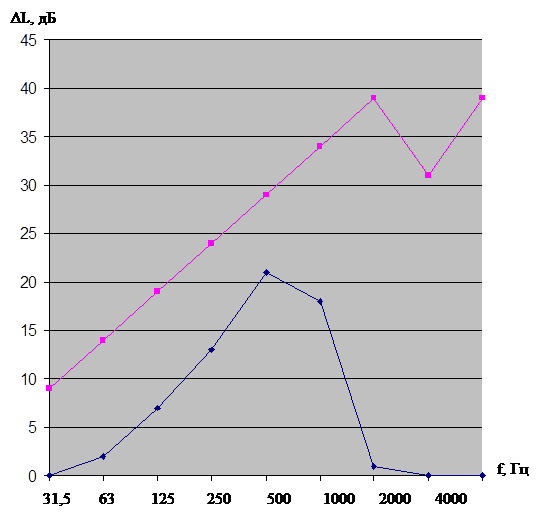

Рис. 10. Снижение шума в расчетной точке:
1 - требуемое Δ Lmp;
2 – обеспечиваемое перегородкой из стального листа толщиной 3 мм.
Требуемые значения снижения шума для остальных частот приведены в таблице 7.
Таблица 7
f , Гц |
31,5 |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
Δ Lmp , дБ |
- |
2 |
7 |
13 |
21 |
18 |
1 |
- |
- |
Δ Lк , дБ |
9 |
14 |
19 |
24 |
29 |
34 |
39 |
31 |
39 |
Также в обшивочной конструкции кабины применены кроме листового железа маты из перфорированной минеральной ваты, что, безусловно, повышает звукоизолирующую способность. Данное мероприятие позволяет достаточно эффективно снизить уровень шума на рабочем месте машиниста насосных установок, что наглядно отображено на графике (рис. 10). Полученные результаты позволяют сделать вывод о том, что, вводя мероприятие, направленное на уменьшение шума на пути его распространения можно исключить воздействие повышенного уровня шума, а также перевести условий труда на рабочем месте из состояния вредных в состояние с допустимыми параметрами.
3.4 Расчёт вентиляции насосного блока
Проведем расчет необходимого воздухообмена, для кабины машиниста насосных установок. Для решения данной задачи необходимо:
1. Определить количество воздуха, удаляемого местными отсосами из кабины;
2. Рассчитать воздуховоды;
3. Выбрать вентилятор и электродвигатель к нему.
Определение количества воздуха, удаляемого местными отсосами.
Объем воздуха, удаляемого через местные отсосы может быть найден по выражению
L = 3600, (12)
где L- объем удаляемого воздуха, ;
F – площадь приемного отверстия местного отсоса, ;
U – скорость движения воздуха в плоскости всасывания, м/с
Расчет воздуховодов.
Воздухопровод состоит из участков, характеризуемых постоянством расхода и поперечного сечения, а следовательно, и скорости. К участкам относят и примыкающие к ним фасонные части – местные сопротивления.
В сложном воздухопроводе общую потерю давления определяют суммированием потерь давления только в участках какой – либо магистрали (без ответвлений), образующей весь путь движения воздуха от произвольно выбранных мест всасывания и нагнетания:
, (13)
где y – число участков магистрали; l – его длина;
– коэффициент трения ; d – диаметр ;
- сумма коэффициентов местных сопротивлений;
- динамическое давление.
Исходными данными для расчета воздуховодов являются: расходы L для каждого из участков, суммарные коэффициенты местных сопротивлений , а также предопределенные значения скоростей на каждом из участков.
Расчет проводится методом скоростных давлений в следующей последовательности:
1. Составляют расчетную схему сети.
2. На схему наносят расходы на отдельных участках, длины участков, значения коэффициентов местных сопротивлений.
Диаметры воздуховодов определяют из уравнения расхода:
(14)
где L - расход по данному участку сети, ;
V – скорость на данном участке сети, м/с.
3. Намечают наиболее протяженный путь воздуха.
4. Рассчитывают потери давления для каждого участка на выбранном пути
p , (15)
где p – потеря давления, Па; - длина воздуховода, м;
- коэффициент трения;
- диаметр воздуховода, м;
