Мероприятия по улучшению условий труда на рабочем месте машиниста насосной станции

Решение:

1. Выбираем резину марки 56, Е = 36.105 Н/м2, = 4,2.105 Н/м2.

2. Рабочая высота резинового элемента

0,093 м

3. Площадь резиновых элементов

0,14 м2

4. Устанавливаем установку на восемь виброопоры квадратного сечения (N=8) и проводим проверку их на устойчивость:

, или

Условие устойчивости выполнено.

5. Размер поперечного сечения виброизолятора, согласно:

=0,13 м

или .

При этом условие выполняется.

6. Высоту виброизолятора определим по формуле:

=0,11 м

7.Эффективность виброизоляции:

дБ.

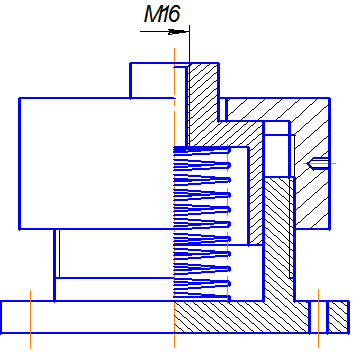

Рис. 4. Эскиз применяемого виброизолятора

3.3 Определение шума в расчетной точке от оборудования

Основной шумовой характеристикой, которая указывается в прилагаемой к оборудованию технической документацией, является уровень звуковой мощности Lw в октавных полосах частот. Оборудование, установленное в открытом пространстве, создает в разных точках пространства различные уровни звукового давления Lр, хотя звуковая мощность его остается неизменной.

Целью расчета является определение спектра шума в расчетной точке и определение необходимого снижения шума.

Ниже на рис. 5 приводится эскиз данного помещения с указанием расстояний между располагаемым оборудованием.

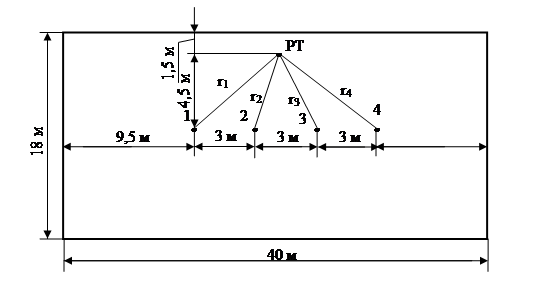

Рис. 5. Схема размещения технологического оборудования и положения расчетной точки.

Точками на рисунке 5 обозначены: 1, 2, 3, 4 – центробежные насосы

Октавные уровни звукового давления в расчетной точке помещения на рабочем месте в зоне прямого и отраженного звука определяют следующим образом:

(7)

где

- октавный уровень звуковой мощности (дБ) источника шума;

i - коэффициент, учитывающий влияние акустического поля i-го источника, определяется по графику на рис. 6.

Рис. 6. График для определения коэффициента λ

i- фактор направленности, определяется как

(8)

где Hi – показатель направленности, дБ; определяется по опытным данным. При отсутствии данных принимается =1 для источников с равномерным излучением звука и =2 в остальных случаях.

i- площадь, м2, воображаемой поверхности правильной геометрической формы, радиусом r, окружающей источник и проходящей через расчетную точку

(9)

где - коэффициент, зависящий от расположения источника шума в помещении; в данном случае =4, так как источник шума находится в помещении.

- постоянная помещения на среднегеометрической частоте 1000 Гц, определяется в зависимости от объема помещения (м2) и его типа;

(10)

где - постоянная помещения на среднегеометрической частоте 1000 Гц, определяется для помещения с небольшим количеством людей как , м2;

m - частотный множитель, определяется по таблице 3.

Таблица 3

Определение частотного множителя m

y - коэффициент, учитывающий нарушение диффузности звукового поля в помещении; принимается по графику на рис. 7. Здесь Sогр – площадь ограничивающих помещение поверхностей.

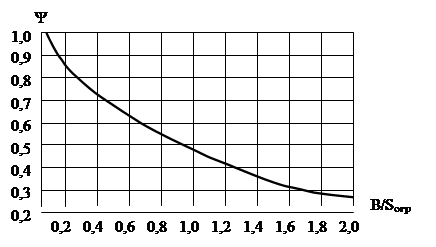

Рис. 7. График для определения коэффициента Ψ

n – общее количество источников шума в помещении, n = 4;

m – количество источников шума, ближайших к расчетной точке, т. е. тех, для которых ri ≤ 5rmin, где rmin – расстояние, м, от ближайшего источника шума, m = 4.

Проведем акустический расчет помещения. Задаемся размерами помещения 40х18х10 м. Расчетная точка расположена в точке РТ на расстоянии 1,5 м от стены в центре помещения.

Допустимый уровень шума на рабочем месте машиниста насосных установок согласно СН 2.2.4/2.8.1.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки» приведен в таблице 3.
