Безопасность жизнедеятельности на производстве

Защита от вредного воздействия вибрации при работе с ручным пневматическим и вибрационным инструментами весьма сложна и производится по следующим направлениям: применение вибрационных рукояток, использование облегченных и двойных ударников, имеющих смещение по фазе.

Индивидуальные средства защиты от вредного локального воздействия вибрации в отдельных случаях могут снизить параметры вибраци

и в 3…4 раза. К числу этих средств относятся: специальные перчатки или рукавицы, имеющие в ладонной части утолщенную прокладку из пористой резины; специальная обувь, имеющая виброгасящую вкладную стельку.

5. Опишите принцип действия защитного заземления, зануления и отключения. Приведите порядок расчёта систем защитного заземления

Защитное заземление или зануление (в соответствии с ГОСТ 12.1.030-81) должно обеспечивать защиту людей от поражения электрическим током при прикосновении к металлическим нетоковедущим частям, которые могут оказаться под напряжением в результате повреждения изоляции. Защитное заземление представляет собой преднамеренное электрическое соединение земли или ее эквивалента (заземлителей) и металлических частей электроустановки, не находящихся под напряжением, но могущих оказаться под таковым в случае возникновения пробоя в электрооборудовании. Благодаря наличию защитного заземления между корпусом защищаемой установки и землей создается замкнутая электрическая цепь достаточно малого сопротивления. При замыкании какой-либо фазы на корпус заземленного электродвигателя образуется цепь замыкания через точку замыкания и заземляющее устройство. Человек, случайно коснувшийся в это время корпуса, включится в цепь замыкания тока параллельно цепи заземляюшего устройства, при этом он подвергается воздействию разности потенциалов, которая возникает в цепи тока замыкания на землю между точками прикосновения и является частью напряжения по отношению к земле.

Заземлению подлежат корпуса электрических машин, трансформаторов, аппаратов, каркасы распределительных щитов, щитов управления, металлические конструкции распределительных устройств, металлические оболочки кабелей, стальные трубы электропроводок и др.

Защитное заземление рассчитывают в следующем порядке.

1. Выбирают нормируемое сопротивление Rз. При использовании одновременно искусственных и естественных заземлителей сопротивление естественных заземлителей Re определяют по формуле ПУЭ, а сопротивление искусственных заземлителей Rn = ReRз/(Re- Rз).

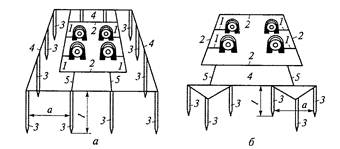

Рис. 1. Контурное (а) и очаговое (б) защитные заземления: 1- электродвигатели (объекты заземления); 2 – заземляющие шины внутреннего контура; 3 – заземлители; 4 – соединяющие шины; 5 – соединительные провода; а – расстояние между заземлителями; 𝒍 – длина заземлителя.

2. Находят сопротивление одиночного вертикального заземлителя (трубы или уголка) Rтp.

3. Определяют ориентировочное число вертикальных заземлителей с учетом коэффициента экранирования n = Rтр/ Rзh, затем это число уточняют.

4. Находят длину соединительной полосы п = 1,05 (n - 1)с, где с - расстояние между электродами.

5. Определяют сопротивление соединительной полосы Rп с учётом коэффициента ее экранирования.

6. Проверяют результирующее сопротивление Rп = RтрRп/(Rтр + Rп)Rз.

В связи с тем, что сопротивление заземляющего устройства растеканию тока со временем изменяется, его проверяют не реже двух раз в год (летом при наибольшем просыхании грунта и зимой при наибольшем промерзании его).

Зануление состоит в преднамеренном соединении металлических нетоковедущих частей оборудования, которые могут оказаться под напряжением вследствие пробоя изоляции, с нулевым защитным проводником (рис. 2.)

При замыкании любой фазы на корпус образуется контур короткого замыкания, характеризуемый силой тока весьма большой величины, достаточной для выбивания предохранителей в фазных питающих проводах. Таким образом, электроустановка обесточивается. Предусматривается повторное заземление нулевого проводника на случай обрыва нулевого провода на участке, близком к нейтрали. По этому заземлению ток стекает на землю, откуда попадает в заземление нейтрали, по нему - во все фазные провода, включая имеющий пробитую изоляцию, далее на корпус. Таким образом образуется контур короткого замыкания.

Рис. 2. Схема зануления в трёхфазной четырехпроводной сети с заземлённой нейтралью: 1 – трансформатор; 2 – сеть; 3 – предохранитель; 4 – обмотка электродвигателя; 5 – корпус электродвигателя; 6 – зануляющий проводник; 7 – нулевой защитный проводник; 8 – сопротивление заземления нейтрали

Защитное отключение элекmроусmановок обеспечивается путем введения устройства, автоматически отключающего оборудование, - потребитель тока при возникновении опасности поражения током.

Схемы отключающих автоматических устройств весьма разнообразны. Во всех случаях система срабатывает на превышение какого-либо параметра в электрических цепях технологического оборудования (силы тока, напряжения, сопротивления изоляции). На рис. 3 представлена схема защитного отключения с использованием реле максимального тока.

В установках с напряжением до 1000 В и заземленной нейтралью при однофазном замыкании тока на корпус необходимо обеспечивать мгновенное отключение аварийного участка сети. Для этого оборудование, подлежащее заземлению, электрически соединяют с четвертым нулевым проводом, при этом однофазное замыкание на корпус будет коротким замыканием, что приведет к мгновенному срабатыванию защиты и обесточиванию поврежденного участка сети для выравнивания потенциалов нулевой провод многократно заземляют.

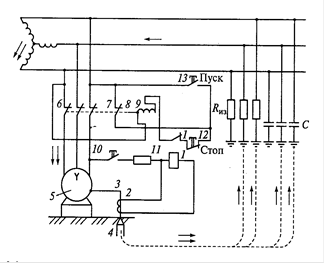

Рис. 3. Принципиальная схема устройства защитного отключения: 1 – реле максимального тока; 2 – трансформатор тока; 3 – проводник; 4 – заземлитель; 5 – электродвигатель; 6 – пускатель; 7 – блок-контакты; 8 – сердечник; 9 – катушка; 10, 12, 13 – кнопки; 11 – вспомогательное сопротивление.

Устройство систем защитного заземления или зануления, является обязательным для всех производственных установок. В установках с напряжением до 1000В находят применение системы автоматического защитного отключения, обеспечивающие безопасность путём мгновенного обесточивания аварийного участка при возникновении замыкания на корпус или на землю.

Весьма целесообразно применение защитного отключения при временной эксплуатации наружных электроустановок, а также в тех случаях, когда устройство заземления связано с большими трудностями (скалистый грунт, большое удельное сопротивление почвы.)

6. Как организована пожарная охрана в России? Какова структура пожарной охраны на Вашем предприятии?

Защищенность личности, материальных и культурных ценностей нашего общества от пожаров согласно российскому законодательству рассматривается как элемент национальной безопасности и одна из важнейших функций государства.
