Общие требования к структуре и оформлению работ

где m – масса образца, кг;

V – объем образца, м3;

4. Формулы, следующие одна за другой и не разделенные текстом, разделяют запятой.

5. Ссылки в тексте на порядковые номера формул дают в скобках. Например: … в формуле (1).

6. Порядок изложения математических уравнений такой же, как и формул.

Иллюстрации

1. Под иллюстрацией понимают графики, чертежи, схемы, рисунки,

диаграммы, фотоснимки.

2. Количество иллюстраций должно быть достаточным для пояснения излагаемого текста. Иллюстрации могут быть расположены как по тексту документа, так и в конце его в приложении.

3. Иллюстрации, выполненные в компьютерном варианте, могут быть цветными.

4. Фотоснимки размером меньше формата А4 должны быть наклеены на стандартные листы формата А4 белой бумаги.

5. Иллюстрации следует располагать в документе непосредственно после текста, в котором они упоминаются впервые, или на следующей странице. Иллюстрации должны быть расположены так, чтобы их было удобно рассматривать без поворота текста или с поворотом по часовой стрелке.

6. Иллюстрации, за исключением иллюстраций приложений, следует нумеровать арабскими цифрами сквозной нумерацией в пределах всего документа. Если рисунок один, то он обозначается – Рисунок 1

Допускается иллюстрации нумеровать в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой, например – Рисунок 1.1

Иллюстрации каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения. Например – Рисунок А3

7. Иллюстрации, при необходимости, могут иметь наименование и пояснительные данные (подрисуночный текст). Слово «Рисунок» и его наименование помещают после подрисуночного текста следующим образом: Рисунок 1 – Алгоритм формирования товарного ассортимента. Точка в конце не ставится.

Рисунки следует выделять из текста увеличением интервала на 6–12 пт перед и после рисунка (его наименования).

8. На все иллюстрации должны быть даны ссылки в документе.

При ссылках на иллюстрации следует писать « . в соответствии с рисунком 1» при сквозной нумерации и « . в соответствии с рисунком 1.1» при нумерации рисунка в пределах раздела.

9. При выполнении структурных схем составные части изображают в виде геометрических фигур (прямоугольник, ромб, окружность) или условных изображений, заполненных текстовой информацией.

Рисунок 1 –Алгоритм формирования товарного ассортимента

10. Диаграммы

- Под диаграммами понимают графики и диаграммы различной формы: плоские (столбиковые, полосовые, секторные) и объемные.

- Диаграммы следует выполнять линиями, которые следует выполнять с учетом размера, сложности и назначения диаграммы.

- Оси координат, ограничивающие поле диаграммы, следует выполнять сплошной основной линией. В диаграммах оси координат надо заканчивать стрелками.

При выполнении диаграмм с использованием Microsoft Word или Microsoft Excel стрелки на осях координат допускается не выполнять (рисунок 2).

- Линии координатной сетки (при необходимости) выполняют сплошной тонкой линией.

- На диаграмме одной функциональной зависимости ее изображение следует выполнять сплошной линией. В случае, когда в одной диаграмме изображают две и более функциональные зависимости, их изображают различными типами линий (сплошной, штриховой и т.д.) в соответствии с рисунком 2

- Значения переменных величин откладывают на осях координат.

- В качестве шкалы следует использовать координатную ось или линию координатной сетки, которая ограничивает поле диаграммы.

- Если началом координат является нуль, то его указывают один раз у точки пересечения осей координат. Частоту нанесения числовых значений и промежуточных делений шкал следует выбирать с учетом удобства пользования диаграммой.

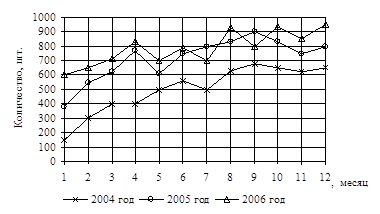

Рисунок 2 – Динамика продаж конкретного товара

Числа у шкал надо размещать вне поля диаграммы и располагать горизонтально. Характерные точки линий функциональной зависимости следует обозначать числами, буквами, символами; допускается изображать кружочком.

- Единицы измерения наносятся одним из следующих способов:

– в конце шкалы между последним и предпоследним числами шкалы; при недостатке места допускается не наносить предпоследнее число (рисунок 3);

– вместе с наименованием переменной величины после запятой (рисунок 2).

- Диаграмма может содержать:

– легенду (наименования), поясняющую изображенную функциональную зависимость;

– поясняющую часть (текстовую, графическую), разъясняющую примененные в диаграмме обозначения, которую следует размещать под диаграммой или на свободном месте поля диаграммы в соответствии с рисунком.

- При выполнении диаграмм с использованием Microsoft Word или Microsoft Excel диаграмму следует отформатировать в соответствии с вышеуказанными требованиями.

- Гистограмму следует рассматривать как столбиковую диаграмму. Столбики располагаются на базовой линии, которая выполняется сплошной основной линией (рисунок 3). Расстояние между столбцами равно ширине столбца. При необходимости допускается группировать столбцы между собой без зазоров.

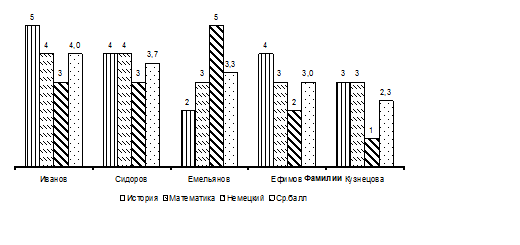

Рисунок 3 – Успеваемость студентов в баллах

Наименование оси х (базовой линии) помещается в конце базовой линии (фамилии) либо перед последним столбцом. Ось у в столбиковой диаграмме не задается.

Легенду располагают под диаграммой по центру без рамки. Численное значение столбцов, в зависимости от ширины столбца, располагают над столбцом или в верхней части столбца.

В объемной диаграмме линии координатной сетки и отдельные плоскости построений допускается не выполнять (рисунок 4).

Рисунок 4 – Успеваемость С.Ю. Иванова в баллах

Таблицы

1. Таблицы применяют для лучшей наглядности и удобства сравнения показателей и оформляют в соответствии рисунком 5 и размещают по центру страницы без абзацного отступа.

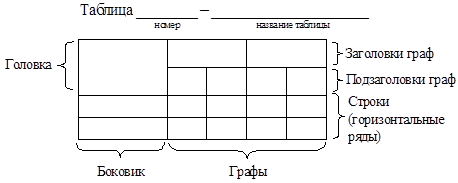

Рисунок 5- Оформление таблицы

2. Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана ссылка на нее, или на следующей странице, или, при необходимости, в приложении к документу.

3. Таблицы, за исключением таблиц приложений, следует нумеровать арабскими цифрами сквозной нумерацией, точка в конце номера не ставится, например, Таблица 2

Допускается нумеровать таблицы в пределах раздела. В этом случае номер таблицы состоит из номера раздела и порядкового номера таблицы, разделенных точкой, например, Таблица 1.2

Таблицы каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлением перед цифрой обозначения приложения, например, Таблица А2, если она приведена в приложении А.
