Коды и кодирование информации. Штрихкодирование

Кодировка единиц поставки преимущественно осуществляется кодами DUN -14, DUN - 16. Коды DUN - 14 и DUN - 16 могут иметь дополнительное размещение в виде дополнительного кода (ДК). Когда единица поставки также распродается как единица потребления, тогда для кодировки применяется код EAN – 13.

Пример: Художественно оформленная коробка, которая содержит три бутылки ликеро-водочных напитков,

имеет отдельно свою стоимость, продается как отдельный товар и имеет свой код единицы потребления.

Код EAN - 8 для кодировки единицы поставки применять не позволяется.

Коды, предоставленные единицам поставки, должны отличаться от кодов предоставленных единицам потребления. Каждая единица поставки, которая подлежит маркировке штрих-кодовой отметкой, должна иметь свой код. Изменение формы или вида упаковки единицы поставки нуждается в предоставлении нового кода, но изменение паковочного материала или его художественного оформления предоставления нового кода не требует.

Кодировка единиц поставки кодами EAN - 13 должно выполняться согласно с требованиями ДСТУ 3146-95.

Кодировка единиц поставки кодами DUN - 14 или DUN -16 должно осуществляться добавлением одного или трех цифровых разрядов к коду EAN - 13 единицы потребления, которая содержится в этой единице поставки (упаковке). Дополнительные разряды размещаются перед кодом EAN - 13 единицы потребления и вмещают код вида поставки (ВП).

Код DUN - 14 или DUN - 16 формируется поставщиком товара и заносится в документы, которые сопровождают единицы поставки. Значение вида поставки предоставляется поставщиком самостоятельно и может определяться с учетом признаков единицы поставки: конструкция упаковки, количество единиц потребления в паковании и тому подобное. Для международной поставки позволяется использовать только код DUN - 14. Для поставки в пределах Украины позволяется использовать код DUN - 14 и, при необходимости расширения вида поставки, код DUN -16 [3]

Структура и формат кодов единиц поставки

Для кодировки единиц поставки применяются соответствующие варианты кодов, которые базируются на кодах единиц потребления. Но допустимые варианты и структуры кодов регламентируются стандартами.(табл.3)

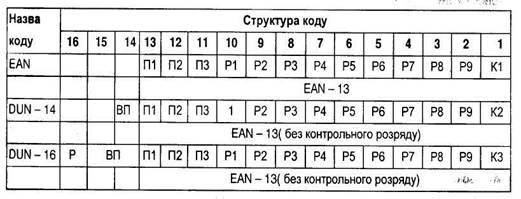

Таблица 3

Структура кодов единиц поставки

Примечание.

1 -16 - порядковый номер разряда в коде;

Р - резервный разряд в 16-разрядном коде DUN -16, его значение фиксировано и равняется <0>;

ВП - код вида поставки (1 разряд для DUN -14, 2 разряда для DUN -16);

П1, П2, ПЗ — разряды префикса кода EAN, которые идентифицируют страну;

Р1 - Р9 - разряды кода EAN единицы потребления;

К1, К2, КЗ-контрольные цифры соответствующие кодам EAN, DUN-14 и DUN-16.

Для единиц поставки, которые отличаются объемом, площадью, длиной, весом, количеством штук и тому подобное, можно применять дополнительный код (ДК), который добавляется к коду DUN - 14 или DUN -16. При этом ВП в позиции 14 должен иметь значение 9, что указывает на наличие ДК. Структура кодов таких единиц поставки приведена в табл. 4.

Четырнадцатиразрядный код DUN - 14 состоит из одного (старшего) разряда ВП, двенадцати разрядов кода EAN -13 (без контрольного знака) и одного контрольного разряда. Формат кода DUN -14 и приведен в табл. 5 и 6.

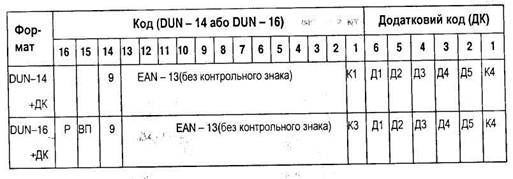

Таблица 4

Структура кодов единиц поставки с ДК

Примечание.

1-16-порядковый номер разряда в коде;

Р - резервный разряд в формате DUN -16 (фиксированное значение <0>);

ВП - код вида поставки в позиции 14 принимает значение 9 при наличии дополнительного кода;

К2, КЗ - контрольные цифры кодов DUN -14 и DUN -16;

Д1 — Д5 — разряды дополнительного кода, которые указывают количество (тонны, килограммы, метры, штуки и тому подобное.) товара в единице поставки;

К4 - контрольная цифра дополнительного кода;

Таблица 5

Формат кода DUN-14 на основе кода EAN -13

Примечание. X - цифра кода

Таблица 6

Формат кода DUN-14 на основе кода EAN-8

Примечание. X - цифра кода.

Шестнадцатиразрядный код DUN - 16 состоит из одного резервного (старшего) разряда, следующих двух разрядов ВП, двенадцати разрядов кода EAN - 13 и одного контрольного разряда. Формат кода DUN -16 приведен в табл. 7.

Код ВП должен иметь значение, отличное от "0" и "00". Дополнительный код ДК имеет такие правила формирования:

а) ДК содержит 5 цифровых разрядов, которые отображают количество товара, что содержатся в единице поставки, и один контрольный разряд;

б) единица измерения количества не кодируется;

в) десятичная точка в 5 разрядном коде нецелого числа не кодируется.

В случае применения ДК в позицию 14 кода DUN - 16 или DUN - 14 необходимо ставить цифру "9".

Таблица 7

Формат кода DUN -16 на основе кода EAN -13

Примечание. X - цифра кода

Контрольную цифру в кодах DUN -14, DUN -16 и ДК рассчитывают так:

Нумерация позиций осуществляется справа налево (контрольная цифра есть на первой позиции);

Начиная с позиции 2, составить через одну все значения цифр (парные позиции);

Умножить результат этапа 2 на 3;

Прибавить все значения цифр, начиная с позиции 3, которые остались (непарные позиции);

Прибавить результаты этапа 3 и этапа 4;

Контрольная цифра - это наименьшее число, которое нужно прибавить к результату этапа 5, чтоб получить число кратное 10.

Пример

Код товара имеет значение 482987654321, код ВП имеет значение 5. Контрольную цифру К в коде DUN -14 определяют так: код 5 4 8 2 9 8 7 6 5 4 3 2 1 К

1) 5+8+9+7+5+3+1=38

2) 38х3=114

3) 4+2+8+6+4+2=26

4) 114+26=140

5) 140+К = 140, К = 0

Полный код DUN - 14 будет 54829876543210, в котором: - 0 - контрольная цифра, рассчитанная с учетом ВП.

Структура и размеры штриховых отметок

Выбор штриховых кодов для построения штриховых отметок. Для построения штриховых отметок DUN - 14, и DUN - 16 нужно применять лишь штриховой код (ШК) ITF. Для построения штриховых отметок на основе кода EAN -13 единиц поставки должны применяться ШК EAN -13 и ITF.

Применение штрихового кода EAN -13 и кода ITF регламентируется приведенными в ДСТУ-3146-97 требованиями к качеству печати и допустимыми отклонениями размерных и оптических характеристик. Нужно заметить, что для кода ITF характерными являются менее жесткие требования к качеству печати, а именно размерных характеристик, чем для кода EAN -13, и поэтому он является более пригодным для печатания штриховых отметок на таре и паковочных материалах единиц поставки Структура штрихкодових отметок

Штрихкодовые отметки DUN 14, DUN - 16 та ДК имеют одинаковую структуру и отличаются только количеством информационных знаков соответственно 14, 16 и 6. Для изображения этих отметок применяется штриховой код ITF. Структура штрихкодовой отметки, которая была сформирована представлением кода EAN - 13 единицы поставки штриховым кодом ITF, аналогична структуре штриховой отметки DUN - 14. В этом случае перед 13 цифрами кода EAN -13 должна стоять цифра "0".
