Коды и кодирование информации. Штрихкодирование

Построение штрихкодовой отметки в общем виде складывается из:

-зоны стабилизации, которая предшествует знаку "Старт";

знака "Старт";

информационных знаков (14 для DUN-14,16 для DUN -16, и 6 для ДК);

зоны стабилизации, следующей за знаком "Стоп";

штрих-носителя, который окружает приведенные выше составные части штрихкодовой отметки;

- визуаль

но-читаемых знаков. [3]

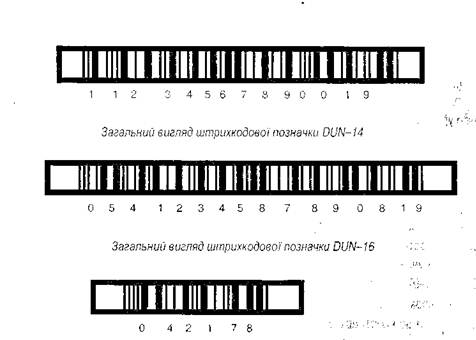

Штрихкодовые отметки DUN- 14, DUN- 16 и ДК в общем виде показаны на рис.1.

Рисунок 1. Общий вид штрихкодових отметок

Штрихкодовая отметка DUN -14 (DUN -16) с ДК имеет такие особенности структуры:

а) дополнительный код ДК печатается по правую руку от кода DUN -14 (DUN -16) и имеет с ним одну горизонтальную ось;

б) штрих-носитель может окружать код DUN - 14 (DUN - 16) вместе с ДК, причем расстояние между ними должно равняться ширине зоны стабилизации кода DUN -14 (DUN -16);

в) код DUN - 14 (DUN - 16) та код ДК могут быть окружены штрих-носителями отдельно один от другого, причем расстояние между соседними штрих-носителями не регламентируется, но должно быть минимальным.

Зоны стабилизации располагаются перед знаком "Старт" и после знака "Стоп", их ширина должна составлять (10,7 ± 0,5) мм при масштабном коэффициенте 1,0. Штрих-носитель в виде прямоугольной рамки должен окружать знаки штрихового кода вместе с зонами стабилизации. Горизонтальные линии штрих-носителя должны примыкать к штрихам кода. Толщина линии штрих-носителя должна быть (4,8 ±0,5) мм независимо от масштабного коэффициента. Под нижней горизонтальной линией штрих-носителя на расстоянии не менее чем 1 мм размещаются визуально-прочитываемые знаки. Если на стороне упаковки невозможно разместить штрихкодовую отметку в полную высоту, то позволяется переместить визуально прочитываемые знаки налево от штрих-носителя

Визуально-прочитываемые знаки должны печататься типографским шрифтом по нижеприведенным номинальным размерам : высота знака- 5,70 мм, ширина знака-3,65 мм, ширина линии- 0,75 мм, шаг- 4,60 мм

За пределами зоны стабилизации могут быть размещены Н-метки для контроля качества печати. В этом случае общая ширина штрихкодовой отметки соответственно увеличивается.

При одновременном печатании главного кода (DUN - 14 или DUN - 16) вместе с ДК оба кода окружаются одним штрих-носителем. Когда дополнительный код печатается после главного, каждый из них окружается своим штрих-носителем. В этом случае масштабный коэффициент дополнительного кода может быть другим, чем масштабный коэффициент главного кода.

Требования к качеству печати штрихкодовых отметок

Требования к качеству печати штрихкодовых отметок штрихового кода EAN - 13 приведены в ДСТУ 3146-95, там же содержатся общие требования к качеству печати штрих кодовых отметок DUN-14, DUN-16.

Для контроля качества печати в штриховых отметках DUN - 14 та DUN – 16 применяются размерные характеристики. Ими являются: средняя ширина узкого элемента, наибольшее допустимое отклонение ширины пары знаков, отношение ширины широкого элемента к ширине узкого, N.

Наибольшее допустимое отклонение ширины элемента штрихового кода ITF от номинального значения в штриховых отметках DUN - 14, DUN – 16 и ДК для любого отдельно взятого элемента должно быть не более чем t=0.2*d. (для масштабного коэффициента 1,0 значение t равняется 0,2 мм)

Ширина элементов штрихового кода ITF должна находиться в границах

для узких элементов от (d-f) до (d +t);

для широких элементов от (dxN-t) до (dxN+t);

Отклонения ширины элементов в знаке штрихового кода не должны накапливаться и наибольшее допустимое отклонение ширины пары знаков от номинального размера должно быть не более 2t, то есть 0,4*d( ширина пара знаков при масштабном коэффициенте 1,0 должна быть в границах от 15,6 мм до 16,4 мм).

Оптическими характеристиками напечатанных штриховых отметок являются:

-коэффициент отбивания элемента штриховой отметки (коэффициент отбивания), R

-оптическая плотность элемента штрихкодовой отметки (оптическая плотность), D;

-контрастность печати штриховой отметки (контрастность), К.

Оптические характеристики штрихкодовых отметок DUN - 14, DUN - 16 та ДК должны удовлетворять требованиям ДСТУ 3146-95. [4]

Требования к размещению штрихкодовых отметок на таре и упаковке

Нанесение штрихкодовой отметки как непосредственно на поверхность объекта идентификации, так и на промежуточный носитель можно выполнять любым способом при условии выполнения требований стандарта. Штрихкодовая отметка располагается на поверхности объекта идентификации, которая имеет достаточную площадь для ее нанесения. Штрихкодовую отметку запрещается размещать на поверхности, которая определяется как основа объекта идентификации. Штрихкодовую отметку на поверхности объекта идентификации можно разместить только в двух положениях:

Линии штрихов штрихкодовой отметки были размещены перпендикулярно к основе объекта идентификации; линии штрихов штрихкодовой отметки были размещены параллельно к основе объекта идентификации.

Если штрихкодовая отметка EAN печатается на выгнутой поверхности единицы потребления, то при ее размещении ориентация штрихов в пространстве зависит от угла кривизны поверхности.

На единицах поставки штрихкодовые отметки необходимо размещать, по возможности, на нескольких поверхностях единицы поставки, которые не являются основой для складирования и могут быть открытыми для ее сканирования считывательним устройством систем автоматической идентификации. На одной поверхности (одной стороне) тары или упаковки единицы поставки рекомендуется наносить две штрихкодовые отметки, одна из которых была размещена параллельно к горизонтальному краю поверхности, а другая - параллельно к вертикальному краю. Если штрихкодовые отметки размещены только на одной стороне тары или упаковки единицы поставки, то на этой же стороне должны быть размещены транспортные реквизиты поставщика и характеристики товара. Если на стороне тары или упаковки размещается только одна штрихкодовая отметка, то она должна быть параллельна основе для складирования.

Штрихкодовую отметку можно размещать на выгнутой поверхности, но только тогда, когда ее невозможно разместить на ровной поверхности, или когда ровная поверхность является недоступной для считывания штрихового кода при составлении единиц поставки.

На единицах поставки, которые имеют плоскую поверхность штрихкодовые отметки рекомендуется размещать на четырех вертикальных поверхностях коробки или шкатулки. Если это невозможно, то штрихкодовая отметка размещается на двух соседних вертикальных поверхностях. Нижний возле штрихкодовой отметки должен находиться на расстоянии 32 мм ±3 мм от нижнего края стороны упаковки, на которой была размещена штрихкодовая отметка.

По ширине стороны упаковки штрихкодовую отметку можно располагать в любом месте, но не ближе чем 19 мм от вертикального края стороны упаковки. На единицах потребления и мелких упаковках штрихкодовая отметка должна размещаться на поверхности объекта идентификации так, чтобы боковые края штрихкодовой отметки находились не ближе чем 5 мм от боковых краев поверхности. Верхние и нижние края штрихкодовой отметки должны быть расположены не ближе чем за 3 мм от верхнего края или основы. Если высота мелких упаковок меньше высоты штрих кодовой отметки, то позволяется размещать визуально читаемые знаки не снизу, а налево от штрих-носителя. Если единицы поставки были обтянуты пленкой, то штрихкодовую отметку необходимо размещать согласно требованиям, изложенными выше. Когда пленка прозрачна, то единицы потребления должны быть ориентированы так, чтобы их поверхности с штрихкодовыми отметками были развернуты внутрь упаковки, а считывание кодов единиц потребления было невозможно. Особенности размещения штрихкодовых отметок единиц поставки на поддонах таковы, что поддон должен всегда быть маркирован на двух смежных вертикальных сторонах, а нижний возле штрихкодовой отметки должен быть на 70 см выше от поверхности, на которой стоит поддон, или как можно выше, когда высота поддона меньше. Внешние очертания штрих-носителя должны быть размещены не ближе чем за 50 мм от вертикального края упаковки.
