Организация сети передачи голоса по IP протоколу на базе распределенной локальной вычислительной сети АГУ

Analog Port - порт для связи Cisco CallManager с Cisco Access Analog Gateway. По умолчанию 2002, если он занят, то любой свободный из диапазона 1024-49151.

MGCP Listen Port – порт для получения сообщений от MGCP-Gateway. По умолчанию 2427, если он занят, то любой свободный из диапазона 1024-49151.

MGCP Keep-alive Port - порт для получения keep-alive-сообщений от MGC

P-Gateway. По умолчанию 2428, если он занят, то любой свободный из диапазона 1024-49151.

3) Выбрать System – Cisco CallManager Group, выбрать существующую группу Cisco CallManager через систему поиска или создать новую. Настройка группы Cisco CallManager требует ввода следующих параметров.

Cisco CallManager Group – ввести имя новой группы.

Auto-registration Cisco CallManager Group – отметить, если эта группа будет использоваться по умолчанию при авторегистрации.

Available Cisco CallManagers – доступные для выбора Cisco CallManager.

Selected Cisco CallManagers - выбранные Cisco CallManager.

4) Выбрать System – Date/Time Group, выбрать существующую группу через систему поиска или создать новую. Настройка группы даты-времени требует ввода следующих параметров.

· Group Name – имя новой группы.

· Time Zone – временная зона для Cisco CallManager.

· Separator – разделитель полей даты и времени.

· Date Format – формат даты.

· Time Format – формат времени.

5) Убедиться, что у DHCP-сервера на сервере с Cisco CallManager настроена опция 66 - адрес TFTP-сервера, с которого телефоны будут грузить свои настройки и прошивки.

6) Подключив сервер Cisco CallManager и телефон, проверить, получает ли он настройки. Например, в моделях 7940, 7941, 7960, 7961 это можно сделать, нажав на кнопку квадратика с галочкой и выбрав пункт "Network Settings" ("Настройки сети" для русской локали). Одна из возможных проблем - наличие другого DHCP-сервера, который бужет передавать свои настройки. Если все в порядке, то при включенной авторегистрации телефон появится в списке доступных устройств в соответствующем меню Cisco CallManager. Настройка Cisco 3845 для IP-телефонии представлена в приложении 4.

3.10. Виды соединений при использовании IP-телефонии

1) Соединение компьютер - телефон

Это один из самых распространенных способов соединения для осуществления телефонной связи с использованием интернет-телефонии. Для этого компьютер оснащается мультимедийным набором. Компьютер должен быть подключен к провайдеру IP-телефонии и должен иметь выход в Internet. Этот способ связи, пожалуй, является самым дешевым из всех существующих. На компьютере устанавливается необходимое программное обеспечение. Это такие программы, как Internet Phone, WebPhone, PG Phone, Net2Phone. Процедура инсталляции таких программ простая, а вот процедура настройки требует большой точности и аккуратности.

2) Соединение телефон – телефон

Это соединение позволяет осуществить звонок с телефонного аппарата на обычный телефонный аппарат, скажем, находящийся в другой стране мира, через Internet. При этом не надо иметь никакого специального оборудования - только обычный телефон с тональным набором. Для этого достаточно набрать телефонный номер шлюза, дождаться голосового приветствия системы и перевести ваш телефон в тональный режим набора (как правило, это клавиша "звездочка"). Далее следует набрать идентификационный номер. После ответа системы, вводится: код страны, код зоны, номер абонента. Если правильно набран номер абонента, то система, как правило, сообщает вам остаток на вашем лицевом счете. После завершения разговора система билинга исключит из счета стоимость разговора.

3) Соединение телефон – компьютер

Это соединение позволяет дозвониться абоненту в то время, как он работает в сети Internet. Для этого на телефонной станции устанавливается переадресация звонка на сервер IP-телефонии в случае сигнала "занято". Как только звонок попадет на сервер IP-телефонии, в необходимом шлюзе произойдет переработка сигнала в цифровые пакеты, которые по сети Internet пойдут на компьютер того абонента, с которым вы хотели бы пообщаться. В ту же секунду абонент получит звуковой сигнал о том, что его вызывают на телефонный разговор. Аналогичным образом могут быть осуществлены и другие соединения, например, между двумя компьютерами.

4) Соединение Web-телефон

Сейчас существует хорошая перспектива развития такого вида связи, как Web-телефон. Это может оказаться очень удобным для тех людей, которые для своего бизнеса часто пользуются различными рекламными сайтами в Internet. При помощи данного вида связи вы, например, сможете позвонить агенту той или иной интересующей вас фирмы прямо со страницы Internet-сайта, на котором представлена продукция или услуги данной фирмы. Это позволит не только сократить расходы на телефонные переговоры, но и существенно сэкономить собственное время.

Исходя из выше перечисленных параметров необходимых для обеспечения качественной связи абонентов, выбран оператор SIPNET для организации IP телефонии в Астраханском государственном университете, используя цифровую АТС и локально вычислительную сеть АГУ построенную на маршрутизаторе Cisco 3845.

3.11. Выбор операторов услуг IP телефонии

Исследуя рынок IP телефонии (рис. 3.9., 3.10., 3.11., 3.12.) были выбраны и проанализированы следующие операторы IP телефонии:

1) Sipnet

2) Rinotel

3) Teleunited

4) Complexx

Рис.3.9. График анализа операторов в зависимости1 минуты разговора в г. Москва, см приложение 1.

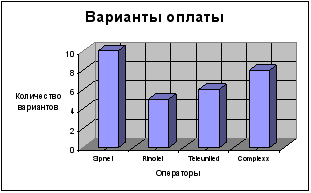

Рис.3.10. График анализа операторов в зависимости от количества вариантов оплаты за переговоры.

Рис.3.11. График анализа операторов в зависимости от полноты сервиса предоставления услуг.

Рис.3.12. График анализа операторов в зависимости от качества каналов связи.

Исходя из результатов данного анализа был выбран оператор предоставления услуг Sipnet.

3.12. Принципы работы SIPNET

Компьютер или SIP-устройство преобразует голос в цифровые пакеты и направляет вызов по Интернету на ближайший сервер интернет - телефонии, который перенаправляет его через Интернет по маршруту в соответствии с набранным номером.

Если это обычный городской или мобильный абонент, голосовой пакет через Интернет попадает на ближайший к этому абоненту сервер интернет - телефонии и через специальный сервер-шлюз (также называемый приземляющий узел) преобразуется в обычный голос и направляется вызываемому абоненту через городскую или сотовую сеть. В отличие от обычного соединения, когда два абонента соединяются по дорогостоящей телефонной линии дальней связи, которая будет занята на все время разговора, интернет - телефония задействует только небольшой отрезок линии от сервера-шлюза до вызываемого абонента. Поэтому стоимость таких соединений на порядок ниже, чем обычно.
