Механическая очистка сточных вод

Рисунок 2 – Фракционатор: 1 – корпус; 2 – сопло; 3 – сетка

Отстаивание применяют для осаждения из сточных вод грубодисперсных примесей. Осаждение происходит под действием силы тяжести. Для проведения процесса используют песколовки, отстойники и осветлители. В осветлителях одновременно с отстаиванием происходит фильтрация сточных вод через слой взвешенных частиц.

Песколовки. Их применяют

для предварительного выделения минеральных и органических загрязнений (0,2-0,25 мм) из сточных вод. Горизонтальные песколовки представляют собой резервуары с треугольным или трапецеидальным поперечным сечением. Глубина песколовок 0,25-1 м. Скорость движения воды в них не превышает 0,3 м/с. Разновидностью горизонтальных песколовок являются песколовки с круговым движением воды в виде круглого резервуара конической формы с периферийным лотком для протекания сточной воды. Осадок собирается в коническом днище, откуда его направляют на переработку или в отвал. Применяются при расходах до 7000 м3/сут. Вертикальные песколовки имеют прямоугольную или круглую форму, в них сточные воды движутся с вертикальным восходящим потоком со скоростью 0,05 м/с.

Конструкцию песколовки выбирают в зависимости от количества сточных вод, концентрации взвешенных веществ. Наиболее часто используют горизонтальные песколовки.

Горизонтальные отстойники. Они представляют собой прямоугольные резервуары, имеющие два и более одновременно работающих отделения (рисунок 3а). Вода движется с одного конца отстойника к другому.

Глубина отстойников равна Н = 1,5-4 м, длина 8-12 м, а ширина коридора 3-6 м. Равномерное распределение сточной воды достигается при помощи поперечного лотка. Горизонтальные отстойники рекомендуется применять при расходах сточных вод свыше 15000 м3/сут. Эффективность отстаивания достигает 60%. Горизонтальную скорость движения воды в отстойнике принимают не более 0,01 м/с. Продолжительность отстаивания 1-3 ч.

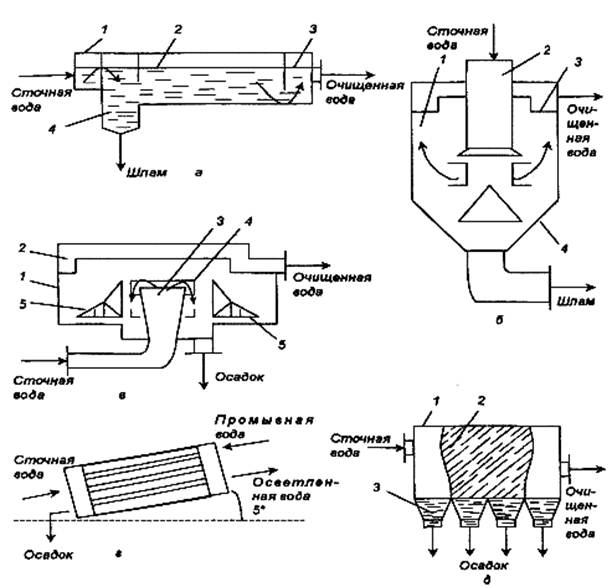

Рисунок 3 – Отстойники: а – горизонтальный: 1 – входной лоток, 2 – отстойная камера, 3 – выходной лоток, 4 – приямок; б – вертикальный: 1 – цилиндрическая часть, 2 – центральная труба, 3 – желоб, 4 – коническая часть; в – радиальный: 1 – корпус, 2 – желоб, 3 – распределительное устройство, 4 – успокоительная камера, 5 – скребковый механизм; г – трубчатый; д – с наклонными пластинами: 1 – корпус, 2 – пластины, 3 – шламоприемник

Вертикальные отстойники. Схема вертикального отстойника одной из конструкций показана на рисунке 3б. Отстойник представляет собой цилиндрический (или квадратный в плане) резервуар с коническим днищем. Сточную воду подводят по центральной трубе. После поступления внутрь отстойника вода движется снизу вверх к желобу. Для лучшего ее распределения и предотвращения образования мути трубу делают с раструбом и распределительным щитом. Таким образом, осаждение происходит в восходящем потоке, скорость которого равна 0,5-0,6 м/с. Высота зоны осаждения — 4-5 м. Эффективность осаждения вертикальных отстойников ниже на 10-20%, чем в горизонтальных.

Радиальные отстойники. Они представляют собой круглые в плане резервуары (рисунок 3в). Вода в них движется от центра к периферии. При этом минимальная скорость наблюдается у периферии. Такие отстойники применяют при расходах сточных вод свыше 20000 м3/сут. Глубина проточной части отстойника — 1,5-5 м, а отношение диаметра к глубине от 6 до 30. Обычно используют отстойники диаметром 16-60 м. Эффективность их осаждения составляет 60%.

Повысить эффективность отстаивания можно путем увеличения площади отстаивания и проведения процесса осаждения в тонком слое жидкости. В последнем случае используют трубчатые и пластинчатые отстойники. При малой глубине отстаивания процесс протекает за короткое время (4-10 мин), что позволяет уменьшить размеры отстойников.

Рабочими элементами трубчатых отстойников являются трубки диаметром 25-50 мм и длиной 0,6-1 м. Трубки можно устанавливать с малым (до 5°) и большим (45-60°) наклоном. Трубчатый отстойник с небольшим наклоном работает периодически. Такие отстойники используют для осветления сточных вод с небольшим содержанием взвешенных частиц при расходах 100-10000 м3/сут. Эффективность очистки 80-83%.

В трубчатых отстойниках с большим наклоном вода проходит снизу-вверх, а осадок непрерывно сползает по дну трубок в шламовое пространство.

Пластинчатые отстойники. Они имеют в корпусе ряд параллельно установленных наклонных пластин. Вода движется между пластинами, а осадок сползает вниз в шламоприемник. Могут быть прямоточные отстойники, в которых направление движения воды и осадка совпадают; противоточные — вода и осадок движутся навстречу друг другу; перекрестные, в которых вода движется перпендикулярно движению осадка. Наиболее распространены противоточные отстойники.

Фильтрование применяют для выделения из сточных вод тонкодиспергированных твердых или жидких веществ, удаление которых отстаиванием затруднено. Разделение проводят при помощи пористых перегородок, пропускающих жидкость и задерживающих диспергированную фазу. Процесс идет под действием гидростатического давления столба жидкости, повышенного давления над перегородкой или вакуума после перегородки.

Осаждение взвешенных частиц под действием центробежной силы проводят в гидроциклонах и центрифугах.

Гидроциклоны. Для очистки сточных вод используют напорные и открытые (низконапорные) гидроциклоны. Напорные гидроциклоны применяют для осаждения твердых примесей, а открытые — для удаления осаждающих и всплывающих примесей. Гидроциклоны просты по устройству, компактны, их легко oбcлуживaть. Они отличаются высокой производительностью и небольшой стоимостью. Эффективность гидроциклонов находится на уровне 70%.

Многоярусные гидроциклоны. Центрифуги. Для удаления осадков из сточных вод могут быть использованы фильтрующие и отстойные центрифуги [2].

Фильтрование через фильтрующие перегородки. В качестве перегородки используют металлические перфорированные листы и сетки из нержавеющей стали, алюминия, никеля, меди, латуни и др., а также разнообразные тканевые перегородки (асбестовые, стеклянные, хлопчатобумажные, шерстяные, из искусственного и синтетического волокна). Для химически агрессивных сточных вод наиболее пригодны металлические перегородки, изготовляемые из перфорированных листов, сеток и пластин, получаемых при спекании сплавов. по конструктивным признакам; по способу съема осадка, наличию промывки и обезвоживания осадка, по форме и положению поверхности фильтрования. В системах очистки сточных вод используют фильтры периодического действия: нутч-фильтры, листовые и фильтр-прессы и фильтры непрерывного действия: барабанные, дисковые, ленточные. Из фильтров периодического действия наиболее простыми по устройству являются нутч - или друк-фильтры. Они предназначены для разделения нейтральных, кислых и щелочных суспензий. Для разделения труднофильтруемых суспензий применяют фильтр-прессы, работающие при давлении 0,3-1,2 МПа. Листовой фильтр представляет собой емкость, в которой размещены листовые элементы. Наиболее эффективно листовые фильтры используют в процессах сгущения суспензий. Непрерывные высокопроизводительные барабанные вакуум-фильтры применяют для разделения труднофильтруемых суспензий. Дисковые фильтры предназначены преимущественно для фильтрования суспензий с невысокой скоростью осаждения твердой фазы, а также для разделения легкоиспаряющихся, вязких, окисляемых и токсичных суспензий. Фильтры с зернистой перегородкой. В процессах очистки сточных вод как правило приходится иметь дело с большим количеством воды, поэтому применяют фильтры, для работы которых не требуется высоких давлений. Исходя из этого, используют фильтры с сетчатыми элементами (микрофильтры и барабанные сетки) и фильтры с фильтрующим зернистым слоем. По характеру механизма задерживания взвешенных частиц различают два вида фильтрования: 1) фильтрование через пленку (осадок) загрязнений, образующуюся на поверхности зерен загрузки; 2) фильтрование без образования пленки загрязнений. В первом случае задерживаются частицы, размер которых больше пор материала, а затем образуется слой загрязнений, который является также фильтрующим материалом. Такой процесс характерен для медленных фильтров, которые работают при малых скоростях фильтрования. Во втором случае фильтрование происходит в толще слоя загрузки, где частицы загрязнений удерживаются на зернах фильтрующего материала адгезионными силами. Такой процесс характерен для скоростных фильтров. Фильтры с зернистым слоем подразделяют на медленные и скоростные, открытые и закрытые. Высота слоя в открытых фильтрах равна 1-2 м, в закрытых 0,5-1 м. Напор воды в закрытых фильтрах создается насосами.
