Беспроводные телекоммуникационные системы

При мощности 10 мВт возможно располагать базовые станции на расстоянии 25 м. В результате достигается рекордная плотность одновременных соединений (около 100 тыс. абонентов) при условии расположения БС по схеме шестиугольника в одной плоскости (на одном этаже).

Для защиты от несанкционированного доступа в системах DECT используется процедура аутентификации БС и АТ. АТ регистрируется в систе

ме или на отдельных базовых станциях, к которым имеет допуск. При каждом соединении происходит аутентификация: БС посылает АТ «запрос» - случайное число (64 бит). АТ и БС на основании этого числа и ключа аутентификации по заданному алгоритму вычисляют аутентификационный ответ (32 бит), который АТ передает на БС. БС сравнивает вычисленный ответ с принятым и при их совпадении разрешает подключение АТ. В DECT существует стандартный аутентификационный алгоритм DSAA.

Как правило, ключ аутентификации вычисляется на основании абонентского аутентификационного ключа UAK длиной 128 бит либо аутентификационного кода AC (16 – 32 бит). UAK хранится в ПЗУ АТ либо в карточке DAM – аналоге SIM-карты. AC можно и вручную записать в ПЗУ АТ либо вводить при аутентификации. Совместно с UAK применяют и персональный идентификатор пользователя UPI длиной 16- 32 бита, вводимый только вручную. Кроме того, несанкционированный съем информации в системах с TDMA крайне сложен и доступен только специалистам. [3]

1.5 Стандарты Bluetooth, Wi-Fi (802.11, 802.16)

Спецификация Bluetooth описывает пакетный способ передачи информации с временным мультиплексированием. Радиообмен происходит в полосе частот 2400-2483,5 МГц. В радиотракте применен метод расширения спектра посредством частотных скачков и двухуровневая гауссова частотная модуляция.

Метод частотных скачков подразумевает, что вся отведенная для передачи полоса частот подразделяется на определенное количество подканалов шириной 1МГц каждый. Канал представляет собой псевдослучайную последовательность скачков по 79 или 23 радиочастотным подканалам. Каждый канал делится на временные сегменты продолжительностью 625 мкс, причем каждому сегменту соответствует определенный подканал. Передатчик в каждый момент времени использует только один подканал. Скачки происходят синхронно в передатчике и приемнике в заранее зафиксированной псевдослучайной последовательности. За секунду может происходить до 1600 частотных скачков. Такой метод обеспечивает конфиденциальность и некоторую помехозащищенность передач. Помехозащищенность обеспечивается тем, что если на каком-либо подканале передаваемый пакет не смог быть принят, то приемник сообщает об этом и передача пакета повторяется на одном из следующих подканалов, уже на другой частоте.

Протокол Bluetooth поддерживает как соединения типа точка-точка, так и точка-многоточка. Два или более использующих один и тот же канал устройства образуют пикосеть. Одно из устройств работает как основное, а остальные – как подчиненные. В одной пикосети может быть до семи активных подчиненных устройств, при этом остальные подчиненные устройства находятся в состоянии «парковки», оставаясь синхронизированными с основным устройством. Взаимодействующие пикосети образуют «распределенную сеть».

В каждой пикосети действует только одно основное устройство, однако подчиненные устройства могут входить в различные пикосети. Кроме того, основное устройство одной пикосети может являться подчиненным в другой (рис.1.14.). Пикосети не синхронизированы друг с другом по времени и частоте – каждая из них использует свою последовательность частотных скачков. В одной же пикосети все устройства синхронизированы по времени и частотам. Последовательность скачков является уникальной для каждой пикосети и определяется адресом ее основного устройства. Длина цикла псевдослучайной последовательности – 227 элементов.

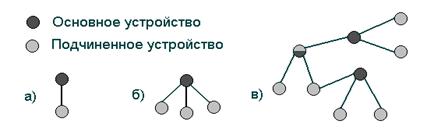

Рис. 1. 14. Пикосеть с одним подчиненным устройством а), несколькими б) и распределенная сеть в).

В стандарте Bluetooth предусмотрена дуплексная передача на основе разделения времени. Основное устройство передает пакеты в нечетные временные сегменты, а подчиненное устройство – в четные (рис. 1.15.). Пакеты в зависимости от длины могут занимать до пяти временных сегментов. При этом частота канала не меняется до окончания передачи пакета (рис. 1.16.).

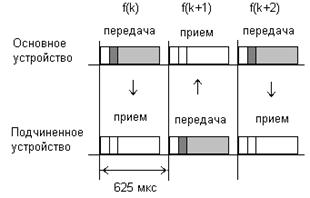

Рис. 1. 15. Временная диаграмма работы канала.

Протокол Bluetooth может поддерживать асинхронный канал данных, до трех синхронных (с постоянной скоростью) голосовых каналов или канал с одновременной асинхронной передачей данных и синхронной передачей голоса.

При синхронном соединении основное устройство резервирует временные сегменты, следующие через так называемые синхронные интервалы. Даже если пакет принят с ошибкой, повторно при синхронном соединении он не передается. При асинхронной связи используются временные сегменты, не зарезервированные для синхронного соединения. Если в адресном поле асинхронного пакета адрес не указан, пакет считается «широковещательным» – его могут читать все устройства. Асинхронное соединение позволяет повторно передавать пакеты, принятые с ошибками.

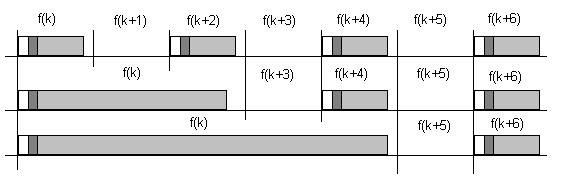

Рис. 1. 16. Передача пакетов различной длины.

Стандартный пакет Bluetooth содержит код доступа длиной 72 бита, 54-битный заголовок и информационное поле длиной не более 2745 бит. Код доступа идентифицирует пакеты, принадлежащие одной пикосети, а также используется для синхронизации и процедуры запросов. Он включает преамбулу (4 бита), слово синхронизации (64 бита) и трейлер – 4 бита контрольной суммы.

Заголовок содержит информацию для управления связью и состоит из шести полей: AM_ADDR – 3-битный адрес активного элемента; TYPE – 4-битный код типа данных; FLOW – 1 бит управления потоком данных, показывающий готовность устройства к приему; ARQN – 1 бит подтверждения правильного приема; SEQN – 1 бит, служащий для определения последовательности пакетов; HEC – 8-битная контрольная сумма.

Информационное поле, в зависимости от типа пакетов, может содержать либо поля голоса, либо поля данных, либо оба типа полей одновременно.

Рассмотрим стандарт IEEE 802.11, используемый в локальных сетях передачи данных – т.е. в Ethernet-подобных беспроводных сетях, принципиально асинхронных по своей природе.

IEEE 802.11 рассматривает два нижних уровня модели взаимодействия открытых систем – физический (определяются способ работы со средой передачи, скорость и методы модуляции) и уровень звена данных, причем на последнем уровне рассматривается нижний подуровень – MAC, т.е. управление доступом к каналу (среде передачи). IEEE 802.11 использует диапазон 2,400 – 2,4835 ГГц с шириной полосы 83,5 МГц и предусматривает пакетную передачу с 48-битовыми адресными пакетами.

Стандарт предусматривает два основных способа организации локальной сети – по принципу «каждый с каждым» (связь устанавливается непосредственно между двумя станциями, все устройства должны находится в зоне радиовидимости, никакого администрирования не происходит) и в виде структурированной сети (появляется дополнительное устройство – точка доступа, как правило, стационарная и действующая на фиксированном канале; связь между устройствами происходит только через точки доступа, через них же возможен выход во внешние проводные сети).
