Беспроводные телекоммуникационные системы

Повторение рассуждений пункта 4.2. (для детерминированных сигналов) приводит к аддитивной границе

которой, как правило, и пользуются для оценки вероятности ошибки, если число равновероятных ортогональных в усиленном смысле сигналов М≥2. [9]

<

p align="center">4.3 Расчет ошибок различения M сигналов с неизвестными неэнергетическими параметрами

Рассмотрим задачу различения «М» ортогональных сигналов с неизвестным временным положением в асинхронных системах связи с кодовым разделением каналов. Решение о наличии сигнала в канале выносится по методу максимального правдоподобия. Найдем вероятность ошибки различения с учетом выбросов шума на интервале возможных временных задержек сигналов.

Предположим, что имеется «М» абонентов системы связи, каждый из которых использует свой сигнал. Наибольшую помехоустойчивость при передаче информации в таких условиях обеспечивают симплексные сигналы. При М>>1 помехоустойчивость такой системы сигналов практически совпадает с помехоустойчивостью системы ортогональных сигналов, для которых

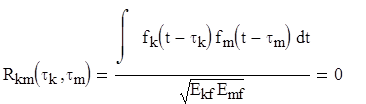

Здесь Ekf – энергия сигнала fk. Условие ортогональности, которое можно назвать «ортогональностью в точке», на практике требует системы единого времени для организации синхронной связи. В асинхронных системах используются ортогональные в усиленном смысле сигналы, для которых при всех значениях τk и τm

Если Rkm(τk, τm)<0.25 – 0.3, то можно считать ансамбль сигналов практически удовлетворяющим условию ортогональности.

Будем рассматривать систему сложных сигналов {fk(t)}, k=1…M ортогональную при произвольном сдвиге. Среди сложных сигналов весьма широкое применение получили фазоманипулированные (ФМ) сигналы с комплексной огибающей вида

где ai – код последовательности, u0(t) – форма огибающей элементарной посылки, Δ – ее длительность. В случае прямоугольной формы огибающей элементарной посылки автокорреляционная функция (АКФ) имеет вид:

Здесь R0(τ)=(1-|τ|/Δ). В окрестности максимума АКФ R(τ)= R0(τ)=(1-|τ|/Δ). На входе приемника после прохождения многолучевого канала полезный сигнал может быть записан как

δn – относительная задержка сигнала по лучу с номером n, τ – неизвестное время прихода, которое находится внутри интервала [T1,T2]. εn=An/A0 – относительная амплитуда «n»-го луча, параметр ν имеет смысл числа дополнительных лучей распространения. Относительные задержки δn>Δ, т.е. лучи разделяются при обработке сложного сигнала. При ν=0 сигнал имеет вид s(t)=A0f(t-τ0).

Рассмотрим алгоритм обработки. На вход приемника поступает смесь

x(t)=sk(t-τ0k)+η(t), (t[0,TН]),

где sk(t) – один из возможных сигналов, k=1…M, τ0k – временная задержка сигнала, η(t) – белый гауссовский шум с нулевым средним значением и спектральной плотностью мощности N0/2. Необходимо вынести решение, какой из M возможных сигналов присутствует на входе приемника. Рассмотрим приемник без компенсации многолучевости. Линейная часть такого приемника содержит М каналов, в которых формируются статистики вида

Выражение для Lk(τk) можно переписать в боле удобном для анализа виде

Здесь и в последующих формулах индекс k для краткости опускается, если исследуются характеристики одного канала, z02=2A02Ef/N0 – энергетическое отношение сигнал/шум, S(τ-τ0)=∫f(t-τ) f(t-τ0)dt/Ef – нормированная сигнальная функция, N(τ)=∫n(t)f(t-τ)dt – нормированная шумовая функция с нулевым средним значением, единичной дисперсией и корреляционной функцией <N(τ')N(τ'')>=S(τ'-τ''). Огибающая сигнальной функции S(τ-τ0) есть АКФ.

Согласно алгоритму максимального правдоподобия решение в пользу сигнала с номером m выносится, если sup Lm(τm)≥sup Lk(τk). Для нахождения вероятностей правильных и неправильных решений по этому правилу необходимо вычислить распределение абсолютных максимумов процессов L(τ) на интервале [Т1,Т2].

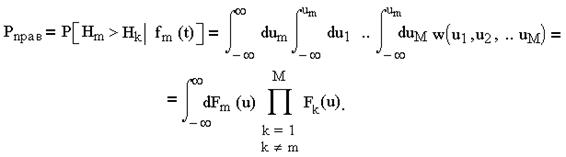

Рассмотрим методику расчета вероятности ошибки различения M сигналов с неизвестными параметрами при однолучевом распространении сигналов (или в схеме оптимального сложения сигналов). Обозначим через Hk=sup Lk(τk) – величину абсолютного максимума статистики на выходе k-го канала приемника. Совместное распределение случайных величин {H1,H2, HM} запишем как w(u1,u2, uM). Условие ортогональности для сигналов fk(t) в статистическом смысле означает независимость случайных величин Hk, k=1 M. Тогда вероятность правильного решения по алгоритму максимального правдоподобия можно записать

Если учесть условие ортогональности системы сигналов {sk(t)}, то

Предположим, что система сигналов {sk(t)} имеет одинаковую энергию, то есть z0m=z0k=z0. Тогда формулы для Hm и Hk можно переписать в виде

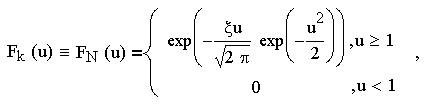

Функция распределения абсолютного максимума hk реализации гауссовского процесса с корреляционной функцией R(τ) может быть аппроксимирована формулой

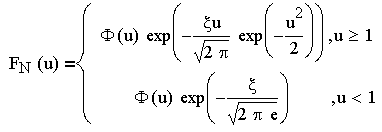

ξ=(T2-T1)/Δ – приведенная длина априорного интервала [Т1,Т2], имеющая смысл числа разрешения ФМ сигналов на этом интервале. Аппроксимация асимптотически точна при ξ→∞, u→∞. При конечных значениях ξ и u можно использовать более точную аппроксимацию

Здесь

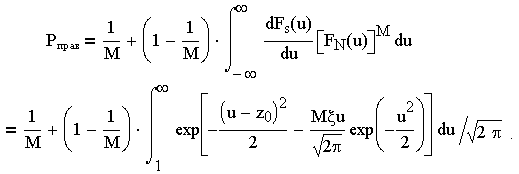

- интеграл вероятности. При ξ>>1 и z0>>1 функция распределения абсолютного максимума hm может быть записана как Fm(u)=Fs(u)FN(u)≈Φ(u-z0)FN(u). Подставляя выражения FN(u) и Fm(u) в соотношение для Pправ, получаем после соответствующих преобразований

Первое слагаемое соответствует априорной вероятности правильного решения для M равновозможных событий. Второе слагаемое определяет изменения вероятности за счет принятия решения. При z0→∞ интеграл в выражении для Pправ стремится к 1 и, соответственно, Pправ→1.
