Анализ современных цифровых радиоприемных устройств

Введение

Цифровая обработка сигналов (ЦОС) в последние годы все шире используется в радиоприемных устройствах. Прогресс в этой области вызван достижениями в микроэлектронике, позволившими создать вычислительные средства, обладающие высоким быстродействием, малыми габаритами, весом и энергопотреблением. Интерес к цифровой обработке сигналов вызван тем, что на ее основе

можно создавать устройства с характеристиками, недостижимыми при использовании аналоговых методов обработки сигналов. Кроме того, применение устройств с цифровой обработкой в ряде случаев оказывается более выгодным с технической и экономической точек зрения из-за их универсальности и возможности работать в различных режимах. Сфера применения цифровой обработки непрерывно расширяется. Это радиосвязь, радио-, гидро-и звуколокация, телеметрия, анализ спектров, обнаружение сигналов на фоне помех, адаптивная коррекция каналов связи, адаптивная компенсация помех, анализ и синтез речи, радиовещание, телевидение, цифровые синтезаторы частот, цифровые методы измерений, обработка сигналов в геологоразведке, сейсмологии, медицине и т.д. [I].

Цифровую обработку сигналов следует отличать от цифровых методов передачи сообщений, когда подлежащие передаче аналоговые сигналы преобразуются в цифровую форму уже на передающей стороне. При этом может устраняться избыточность в сообщениях для снижения скорости цифрового потока. Для повышения помехозащищенности применяется избыточное кодирование, перемежение и другие методы [2].

Цифровая обработка сигналов — это более широкое понятие, чем цифровые методы передачи сообщений. Она включает в себя, кроме описанных выше преобразований, додетекторную обработку (фильтрацию), детектирование и последетекторную обработку сигналов цифровыми методами. При этом передаваемые по каналам связи сообщения могут быть как цифровыми, так и аналоговыми. Цифровая обработка сигналов может охватывать не только фильтрацию и детектирование на приемной стороне, но и формирование модулированных или манипулированных сигналов на входе канала связи цифровыми методами.

Несмотря на множество уже решенных технических задач, в области применения ЦОС существует ряд проблем, которые сдерживают широкое применение цифровой обработки в радиоприемных устройствах различного назначения. Это ограниченное быстродействие цифровой элементной базы, ограниченные разрядность и быстродействие преобразователей аналоговых сигналов в цифровые, возникающие при ЦОС дополнительные искажения и шумы, ухудшение массогабаритных, энергетических и экономических характеристик устройств ЦОС по сравнению с аналоговыми, недостаточно разработанные теоретические вопросы и методы расчета элементов и устройств ЦОС с заданными качественными показателями. Эти проблемы связаны как с отсутствием требуемой элементной базы, так и со сложностью происходящих в устройствах ЦОС процессов, математическое описание которых во временной и спектральной областях оказывается гораздо более сложным, чем в аналоговых устройствах. Вместе с тем цифровая обработка сигналов, несмотря на указанные недостатки, имеет ряд преимуществ перед аналоговой обработкой:

значительно более высокую точность обработки сигналов по сложным алгоритмам;

гибкую оперативную перестройку алгоритмов обработки сигналов, обеспечивающую как создание многорежимных устройств, так и реализацию адаптивных систем;

высокую технологичность изготовления устройств ЦОС, связанную с отсутствием необходимости настройки при изготовлении и регулировки при эксплуатации;

высокую степень совпадения и повторяемости характеристик реализованных устройств с расчетными характеристиками;

возможность построения развивающихся интеллектуальных систем, способных к реконфигурации, поиску и обнаружению неисправностей;

большие возможности автоматизации проектирования устройств с ЦОС;

высокостабильные эксплуатационные характеристики устройств с ЦОС.

Эти преимущества позволяют применять цифровую обработку сигналов во многих радиоприемных устройствах.

В данной работе будут проанализированы различные схемы цифровых РПУ и сделаны выводы об их преимуществах, и применении в современной авиационной радиоэлектронной аппаратуре.

1.Обзор современных схем построения ЦРПУ

1.1 Схемы построения цифровых РПУ

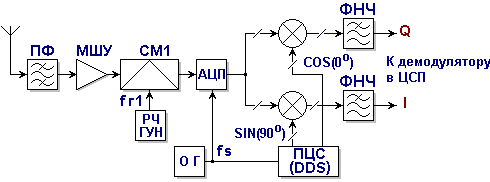

Обобщенная схема цифрового радиоприемного устройства представлена на рисунке 1.

Рисунок 1

Развитие техники и технологии цифровых интегральных схем привело к тому, что заключительное смешивание и фильтрация, осуществляемые в каскадах ПЧ, могут производиться уже в цифровой области. В приемниках с цифровой ПЧ происходит оцифровывание непосредственно сигнала ПЧ. В качестве ПЧ гетеродина используется прямой цифровой синтезатор частот ПЦС называемый иногда генератором с цифровым (программным) управлением. Это устройство реализовано полностью с использованием цифровой техники и выполняется в виде специализированной интегральной схемы. Генератор формирует цифровые выборки двух синусоид с точным сдвигом по фазе на 90 градусов

Важным является то, что интенсивность формирования выходных выборок синусоиды всегда определяется опорной частотой, независимо от номинала генерируемой частоты. Номинал выходной частоты устанавливается путем изменения величины приращения фазы на выборку. Малое приращение фазы на выборку соответствует низким частотам, большое приращение - высоким частотам. Величина приращения фазы на выборку прямо пропорциональна выходной частоте и программируется в диапазоне от 0 до. Важным компонентом такого приемника является цифровой смеситель, фактически состоящий из двух цифровых перемножителей. Цифровые выборки входного сигнала от АЦП математически перемножаются с цифровыми выборками синуса и косинуса, поступающими с выхода цифрового гетеродина. В отличие от аналоговых смесителей, которые создают также много нежелательных компонент на выходе смесителя, цифровые смесители являются практически идеальными устройствами и производят только два выходных сигнала суммарной и разностной частот.

Опорный сигнал АЦП подается на гетеродин ПЦС. Цифровые выборки синусоиды с выхода гетеродина определяются опорной частотой, и генерируются со скоростью, равной частоте выборки АЦП, будучи синхронизированными одним опорным сигналом . Использование цифровой ПЧ кроме всего прочего позволяет избежать проявления разбаланса каналов I и Q, что приводит к хорошему подавлению зеркального канала. Эта архитектура, однако, требует применения быстродействующего АЦП, а это влечет за собой увеличение тока потребления всего тракта приема.

Основа приёмного канала — АЦП. Аналого-цифровой преобразователь (АЦП, Analog-to-digital converter, ADC) — устройство, преобразующее входной аналоговый сигнал в дискретный код (цифровой сигнал). Обратное преобразование осуществляется при помощи ЦАП (цифро-аналогового преобразователя, DAC).
