где - коэффициент потерь энергии во всех высокочастотных элементах РЛ, кроме антенной решетки, потери в которой учтены ранее коэффициентом полезного действия
;
- ЭПР цели;
- удельный коэффициент затухания радиосигнала в осадках в дБ/км;
- протяженность зоны осадков в км.

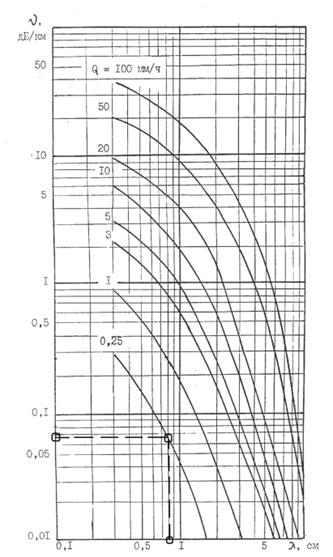

Величину ν выберем из графика:
Рис.15
ν = 0.068
Тактико-технические параметры радиолокатора
Тактические характеристики:
1) Назначение и место установки :
Рассматриваемый амплитудно-амплитудный радиолокатор (РЛ) входит в состав обзорно-прицельного комплекса тактического самолета (истребителя).
2) Измеряемые координаты : измерение азимута цели.
3) Разрешающая способность : по азимуту 2,1 град
по дальности 120 м
4) Дальность обнаружения до 30 км.
5) Дальность пуска ракет 10 км
Технические параметры:
1) Длина волны зондирующего сигнала - 0.008 м
2) Длительность импульса зондирующего сигнала - = 0,8 мкс
3) Период повторения зондирующих импульсов - = 220 мкс
4)Тип антенны - круглая ФАР с диаметром - d= 0.34 м
5)Ширина ДНА в азимутальной плоскости и в угломестной плоскости
одна и та же
6) Коэффициент полезного действия антенны-
7) Коэффициент усиления антенны - Ga = 16330
8) Мощность передатчика РЛ - = 83,99 КВт
9) Полоса пропускания УПЧ - = 0,84 МГц
10) Коэффициент шума приемника - N = 5
