Амплитудно-амплитудный радиолокатор

В режиме коррекции на выходе СВ действует сигнал ошибки. Этот сигнал после аналого-цифрового преобразователя АЦП подается на цифровой интегратор ЦИ, выполняющий Функцию устройства, запоминающего сигнал ошибки на время, равное периоду повторения зондирующих импульсов. Изменение коэффициента передачи ПУТ производится с помощью управляемого дискретного аттенюатора УДА. Использование цифровой техни

ки приводит к тому, что в общем случае не удается свести к нулю аппаратурную погрешность. Остаточная аппаратурная погрешность зависит от дискрета регулировки коэффициента передачи и увеличивается с ростом этого дискрета.

Операцию коррекции можно осуществить и с помощью аналоговой схемы. При этом сразу за схемой вычитания СВ включается коммутатор, который направляет сигнал ошибки с СВ либо на схему коррекции, либо на АЦП, который требуется для управления ДНА ФАР. Однако в таком устройстве коррекции требуется учет особенностей, свойственных аналоговым схемам.

При проектировании устройства коррекции необходимо обеспечить такое быстродействие элементов этого устройства, при котором время коррекции не превышает 0,1 от периода повторения зондирующих импульсов. Полученное в конце данного периода повторения значение корректирующего коэффициента используется на следующем периоде повторения и сохраняется для этого в цифровом интеграторе ЦИ.

Кроме рассмотренного метода коррекции коэффициентов передачи ПУТ, при котором устанавливается такое значение , при котором обеспечивается заданное значение аппаратурной погрешности, возможно также воздействие на коэффициенты передачи и . Однако при этом требуется энергии.

Следует иметь в виду, что при любом методе коррекции обычно остается некоторая аппаратурная погрешность, вызываемая несовершенством либо используемого метода, либо устройства его реализующего. Это относится и к методам снижения аппаратурных погрешностей, например, к методу, основанному на объединении приемных трактов, рассмотренным в работе. Остаточное значение аппаратурной погрешности следует учитывать при оценке точности угломерного канала установка аттенюатора в высокочастотные цепи, что не целесообразно из-за возникающих потерь.

Расчет длины волны и параметров ФАР

При использовании в РЛ круглой ФАР с диаметром ширина ДНА в азимутальной плоскости и в угломестной плоскости одна и та же, т.е.

Значение определяется из заданной разрешающей способности РЛ по угловым координатам, которая составляет

Тогда

град.

Тогда длина волны зондирующего сигнала может быть найдена из соотношения

м

Коэффициент усиления рассматриваемой ФАР при , выраженной в градусах, будет)

,

где принято, что КПД антенны .

Угол смещения максимумов ДНА, характеризующий отклонение максимумов диаграмм и от равносигнального направления, выбирается из компромиссных соображений. Рекомендуется принимать

град .

При таком значении диаграммы и пересекаются на уровне, близком к уровню половинной мощности.

Расчет параметров сигнала

В данном разделе рассчитываются длительность и период повторения зондирующих импульсов.

Длительность импульса определяется из заданной разрешающей способности РЛ по дальности :

=2*120/(3*10^8) = 0,8 мкс

Период повторения импульсов выбирается из условия однозначности дальнометрии:

,

которое с целью конкретизации расчета рекомендуется заменить равенством:

= (2*1.1*30*10^3)/(3*10^8) = 220 мкс

где коэффициент запаса . Появляющийся при этом дополнительный интервал времени, равный

,

где - максимальная дальность цели, целесообразно использовать для коррекции неидентичностей приемных трактов, обеспечив соответствующее быстродействие устройства коррекции.

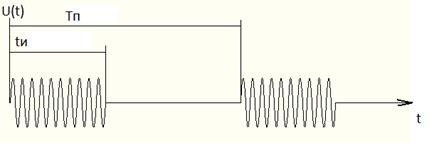

Рис.11

Выбор параметров устройств обработки сигналов

Основным устройством, подлежащим рассмотрению в данном разделе, является логарифмический усилитель промежуточной частоты ЛУПЧ.

Рекомендуется использовать ЛУПЧ в качестве квазиоптимального фильтра и выбирать его полосу пропускания из соотношения

= 0,67/ 0,8*10^(-6) = 0,84 МГц

При такой полосе пропускания потери энергии сигнала из-за неоптимальности фильтра составляют 1,12 или примерно 0,5 дБ.

При разработке требований к элементам угломерного тракта следует учесть, что доплеровский сдвиг частоты отраженного сигнала компенсируется с помощью АПЧ, и указать возможные пределы изменения доплеровского сдвига отраженного сигнала, используя формулу:
