Лидары и надиры в изучении атмосферы

Проведены лабораторные измерения количественных характеристик КР от границы раздела воздух — вода с целью изучения загрязненности воды и выяснения возможностей исследования больших по площади водных акваторий с помощью лидара, устанавливаемого на борту самолета или спутника. КР паров воды зависит от энергии падающего фотона (в качестве эталона использовался N2).

На рис. 7 приведены поперечн

ые сечения для смеси паров улеводородов, входящих в состав нефти, которые в 115 раз больше поперечного сечения КР для азота.

Рис. 7. Спектр КР смеси паров углеводородов, входящих в состав нефти (l = 532 нм)

На границе раздела спектр КР очень близок к спектру от объема жидкости. Исследовано тепловое «загрязнение» (тепловая страфикация) искусственного образца морской воды. Интенсивность, положение и форма основного максимума в спектре КР в морской воде являются функцией температуры. Этот результат аналогичен измерениям в чистой воде. Наличие ионов растворенного вещества в воде не изменяет температурной зависимости спектра. Спектры рассеяния на границе раздела воздух — вода (чистая) и воздух — нефть на поверхности воды приведены на рис. 8. Проведено дистанционное определение концентрации примесей в воде методом лазерной спектроскопии с калибровкой по КР

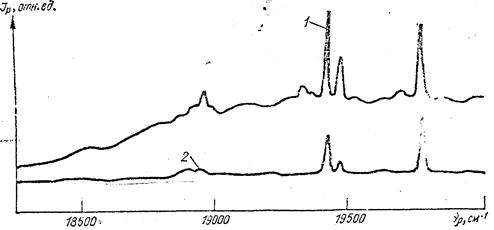

Рис. 8. Спектр КР (v0 = 17 500 см-1):

1 — от границы раздела воздух — нефтяная пленка на поверхности воды; 2 — от границы раздела воздух — чистая вода; lвозб = 532 нм.

2.3 Применение комбинационных лидаров для исследования атмосферы и ее загрязнений

При исследовании с помощью комбинационного лидара паров воды (l = 347,1 нм) спектральным прибором является двойной монохроматор. найдено распределение паров воды в атмосфере на высоте до 2 км. Тенденция к возбуждению спектров коротковолновым излучением получила дальнейшее развитие. Так, с помощью лидара на второй гармоники излучения рубинового лазера с пространственным разрешением около 100 м измерено распределение водяных паров в атмосфере.

Использование для возбуждения четвертой гармоники лазера на неодимовом стекле или на кристалле иттрий-алюминиевого гранита (l = 266,0 нм) позволяет применить резонансные методики, так как излучение с такой l не очень сильно поглощается низкими слоями атмосферы и попадает в спектральную область с ничтожно малой светимостью неба. Поэтому становятся доступными круглосуточные наблюдения, что чрезвычайно важно на практике. Создана соответствующая аппаратура, пороговая концентрационная чувствительность которой на высоте 2, 3 км равна 0,005 и 0,05 млн-1 соответственно, что определяется почти резонансными условиями возбуждения спектров. Наибольшего успеха удалось достичь в индикации O2 и SO2. Однако лидар оказался гораздо менее чувствительным по отношению к другим компонентам (таким, как пары воды и углекислота).

Исследовала проблема качественной и количественной диагностики загрязнений в атмосфере. Ряд экспериментов проведен и условиях, моделирующих реальные, что позволило осуществить практический вариант лидара, предназначенного для индикации продуктов сгорания топлива. Установка была оснащена рубиновым лазером с удвоителем частоты.

В дальнейшем источниками возбуждения служили излучение с азотного лазера и второй гармоники лазера на кристалле Nd3+YAG (l = 532,0 нм). Последняя система положена в основу промышленного образца прибора. Разработанные лидары были использованы для проведения физических исследований атмосферы и, в частности, для измерения концентрации посторонних веществ. Удалось отождествить в дыму и выхлопных газах автомобиля повышенное содержание СО2, и СО (0,11 и 0,43 %), а также SО2, С2Н4, Н2СО, NО, Н2, С3Н4, СН4, паров воды (рис. 9).

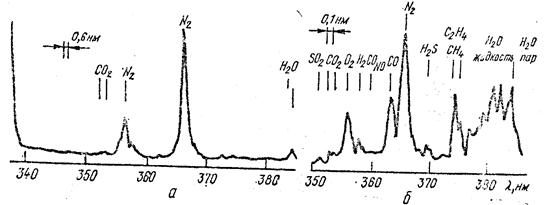

Рис. 9. Спектры СКР чистой атмосферы (а), дыма, образующегося при сгорании масла (б), и выхлопных газов автомобиля (в): lвозб = 337 нм.

Исследована проблема дистанционного определения загрязняющих веществ в атмосфере. Изучено около 200 веществ в жидком и газообразном состояниях с целью получения отправных данных, необходимых для конструирования полевого экземпляра аппаратуры. Объекты исследования выносились на расстояние примерно от 100 м до 1 км. Свет собирался небольшим конденсором. В некоторых случаях вещества распылялись в атмосфере в виде облака. Весь комплекс предварительных исследований положен в основу разработки варианта лидара для проведения дистанционных измерений в дневное время в чистой и загрязненной атмосфере в условиях хорошей видимости и в тумане. Измерялось содержание в атмосфере Н2О, СО2, SO2 и паров углеводородов на высоте до 800 метров (разрешение 10 м), время накопления 50 с. Для первых трех компонент концентрационная чувствительность равна 300 млн-1, а для паров углеводородов — 17 млн-1. Комбинационный лидар по чувствительности превосходит приборы такого назначения более чем на 2 порядка.

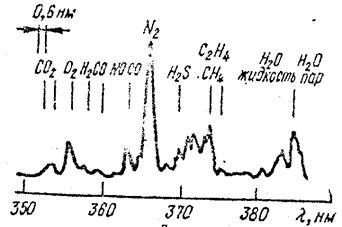

На рис. 10, а показан спектр обратного рассеяния для нефтяных дымов, измеренный с помощью комбинационного лазерного локатора. Нефтяное топливо сжигалось в камере. Дым, проходящий через вытяжную трубу в атмосферу, был настолько разрежен, что едва различался глазом. Интенсивные пики наблюдались на длинах волн, соответствующих молекулам SO2, С2Н2, Н2СО, NО, СО, Н2, СН4, а также молекулам основных компонент атмосферы СО2, О2, N2. Последние три молекулы представляют удобные опорные точки для методов комбинационной лазерной локации. Довольно широкая спектральная полоса с центром на длине волны 38000 нм может быть отнесена к молекуле жидкой воды, что соответствует лабораторным измерениям. На рис.10, б представлен комбинационный спектр выхлопных автомобильных газов. Выхлопные газы отводились через трубу в атмосферу. Кроме полос, соответствующих обычным, в газах присутствуют молекулы С2Н4, NO, CO. Поскольку спектры Н2СО, H2S и СН4 перекрываются, наличие их в газах нельзя считать доказанным. В указанных экспериментах время интегрирования составляет 5 с. Время наблюдений, необходимое для того, чтобы выполнить полное сканирование в интервале длины волны 500 нм, равно 40 мин. Для измерений центрального пика комбинационной полосы любой молекулы достаточно 10 с.

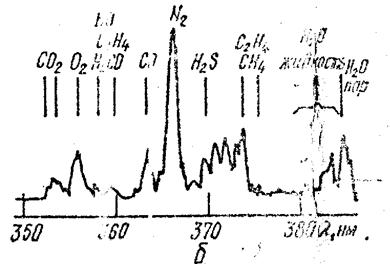

Рис. 10. Экспериментально найденный спектр КР нефтяного дыма (а) и выхлопных газов автомобиля (б)
