Моделирование линейных непрерывных систем в среде LabVIEW

где b1 = K (Δt) 2/ (T + Δt), a1 = - (2T + Δt) / (T + Δt), a2 = T/ (T + Δt).

Для моделирования устройства с передаточной функцией (11) используется БИХ-фильтр, коэффициенты числителя которого (Forward Coefficients) представляются массивом из двух элементов (0,b1), а коэффициенты знаменателя - массивом из трех элементов (1, a1,a2).

Специфика использования БИХ-филь

тра заключается в том, что неизвестен целиком входной массив Х, а известен только текущий элемент, а следующий элемент рассчитывается с учетом значения текущего элемента выходного массива фильтра. В LabVIEW существует такой фильтр - IIR Filter PtByPt (IIR Filter Point By Point - БИХ-фильтр точка за точкой).

Вычисления БИХ-фильтром IIR Filter PtByPt производятся в цикле For

Loop (рис.5.6). В этом же цикле генерируется единичное входное воздействие. Автоматическое появление в цепи обратной связи регистра сдвига обусловлено тем, что рассчитанное значение выходного процесса используется для сравнения с входным только в следующем интервале дискретизации, то есть с запаздыванием на интервал дискретизации. В результате вычислений формируется массив переходной характеристики.

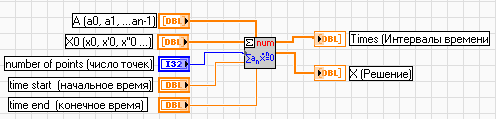

Для точного расчета переходной характеристики воспользуемся ВП ODE Linear nth Order Numeric - “Решение линейного обыкновенного дифференциального уравнения n-го порядка в численном виде” (рис.7).

ВП находит решение в виде суммы экспонент и вычисляет его для заданных точек. Поэтому решение точное.

Вход А представляет собой массив коэффициентов дифференциального уравнения в порядке увеличения степени производной. Коэффициент при производной самой высокой степени считается равным 1 и не требует ввода.

На вход Х0 подается массив начальных условий - начальные значения решения и его n - 1 - й производных.

Вход “число точек" задает число равноудаленных по времени точек между начальным и конечным временем

Выход Х содержит массив значений решения в равномерно расположенных по оси времени точках. Значение времени в этих точках выводится в массиве Times.

Дифференциальное уравнение замкнутой системы запишем по передаточной функции замкнутой системы:

Кз (р) = = (12)

Дифференциальное уравнение замкнутой системы

Td2y/dt2 + dy/dt + Ky = Kx

Запишем однородное дифференциальное уравнение, учитывая, что коэффициент при высшей производной должен быть равен 1

d2y/dt2 + (1/Т) dy/dt + (K/Т) y = 0

Для компьютерного решения этого уравнения нужно задать массив А = (К/Т, 1/Т). Чтобы получить переходную характеристику, нужно задать массив Х = ( - 1, 0) и к решению прибавить 1.

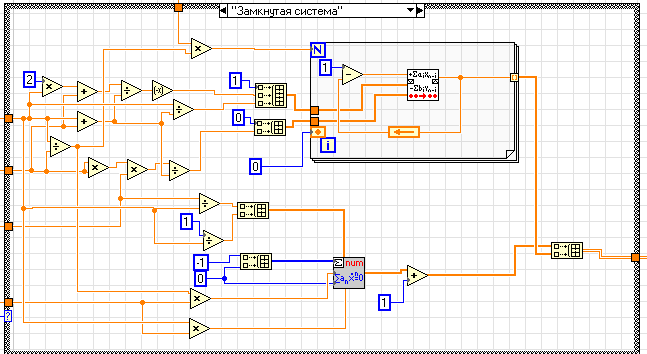

Полностью блок-схема программы моделирования замкнутой системы приведена на рис.8.

Рис.8

Заключение

В основе технологии использования LabVIEW лежит комбинированное моделирование систем на ЭВМ, включающее аналитическое, имитационное и натурное.

Для аналитического моделирования характерно то, что алгоритм функционирования системы записывается в виде некоторых аналитических соотношений (алгебраических, интегро-дифференциальных, конечно - разностных и т.п.) или логических условий. При имитационном моделировании алгоритм функционирования системы воспроизводится во времени с сохранением логической структуры и последовательности протекания элементарных явлений, составляющих процесс. В настоящее время имитационное моделирование - наиболее эффективный метод исследования систем, а часто и единственный практически доступный метод получения информации о поведении системы, особенно на этапе ее проектирования.

Натурным моделированием называют проведение исследования на реальном объекте с возможностью вмешательства человека в процесс проведения эксперимента и последующей обработки результатов эксперимента на вычислительной технике.

Отличие модельного эксперимента от реального заключается в том, что в модельном эксперименте могут быть реализованы любые ситуации, в том числе "невозможные" и аварийные, что в силу разных причин бывает недопустимо при работе с реальными объектами. Все представленные виды моделирования могут быть реализованы с использованием системы программирования LabVIEW.

Список литературы

1. Н.А. Виноградова, Я.И. Листратов, Е.В. Свиридов. "Разработка прикладного программного обеспечения в среде LabVIEW". Учебное пособие - М.: Издательство МЭИ, 2005.

2. http://www.automationlabs.ru/

3. http://digital. ni.com/

4. http://www.labview.ru/

5. http://ru. wikipedia.org/
