Концептуальная модель базы данных для реализации анализа бизнеса в среде информационных технологий

С каждым набором значений связывается предикат для проверки того, принадлежит ли значение этому набору. Значение из некоторого набора значений может быть эквивалентно другому значению из другого набора значений.

Атрибут может быть формально определен как функция, отображающая набор сущностей или набор связей в набор значений, или Декартово произведение наборов значений:

f: Ei или Ri

594; Vi или Vi1 x Vi2 x . х Vin

Заметим также, что атрибут определяется как функция. Следовательно, он отображает данный объект в одно значение (или один набор значений в случае Декартова произведения наборов значений). Связи также имеют атрибуты.

При построении концептуальной модели для значений устанавливается некий порядок их представления, при котором определяется уникальный идентификатор, состоящий из одного или нескольких атрибутов, значения которых однозначно определяют сущность, в противном случае вводится дополнительный атрибут - идентификатор.

Для наглядного представления схемы предметной области вместе с важными семантическими характеристиками связей между объектами используется графическая форма в виде специальных диаграмм, которые получили название ER - диаграммы.

Использование ER - диаграмм позволяет формулировать пользовательское представление о предметной области на уровне объектов и связей между ними, применяя символику теории графов и множеств.

В диаграмме для изображения отдельного элемента множества сущностей используется прямоугольник. Для изображения каждого элемента множества отношений - шестигранник, который соединяется с прямоугольниками, изображающими, соответствующие множества сущностей. На дугах ставятся метки, которые уточняют вид связи. Отсутствие меток указывает на то, что связь является произвольной.

Преимущества данной модели состоят в простом механизме преобразования неформальных представлений о предметной области в сетевую схему, которая наглядно отражает существующие семантические характеристики свойств и взаимосвязей объектов. Кроме того, существует простой и понятный механизм преобразования ER - диаграммы в реляционные схемы баз данных [5, 30].

На концептуальном уровне осуществляется переход от неформализованного описания предметной области и информационных потребностей пользователей к их формальному выражению с помощью моделей.

Обобщая вышесказанное, отменим достоинства модели «сущность - связь», которые позволяют выбрать ее в качестве инструмента концептуального моделирования информационной базы процесса анализа бизнеса:

• в основе представления модели лежат методы теории множеств и графов, что обеспечивает преемственность концептуальной модели аппарату, использованному для описания предметной области;

• возможность преобразования модели с помощью несложного и эффективного аппарата в структуры, используемые в современных СУБД;

• простота развития модели и преобразование соответствующей ей базы данных за счет гибкости модели по отношению к описанию объектов различной природы при помощи категорий «сущность» и «отношение»;

• наглядность и доступность пользовательского представления о предметной области за счет приме нения диаграммной техники.

Рассмотрим механизм построения концептуальной модели. Основная цель построения концептуальной модели представляется в выявлении и адекватном представлении информации для процесса анализа и ее организации, необходимой для эффективной реализации процесса анализа бизнеса. Рассматривая предметную область с точки зрения удовлетворения ее информационных потребностей, то есть с позиций трех основных подходов в анализе бизнеса, выделим в качестве относительно устойчивых и основных элементов этого процесса следующие: объект анализа, объект - аналог, метод анализа, показатели объекта анализа, цель анализа, структура капитала, которые соответствуют любому процессу анализа и описываются в виде сущностей «объект анализа», «объект - аналог», «показатели объекта анализа», «цель анализа», «структура капитала» и др. На этом основании элементы процесса анализа бизнеса описываются в концептуальной модели (далее КМ) в виде сущностей (рис. 6.)

Сущность «показатель объекта опенки» может быть представлен множеством однотипных сущностей в виде показателей деятельности предприятия.

Несмотря на то, что многие современные варианты ER - подхода допускают только бинарные связи, т.е. связи с размерностью 2, по нашему мнению, для построения данной ER - модели системы анализа стоимости бизнеса необходимо использовать n-арные связи, что позволит нам отразить все особенности исследуемой предметной области.

Охарактеризуем используемые сущности в концептуальной модели для описания предметной области:

• объект анализа - для привязки анализа к предприятию, анализ которого необходимо осуществить;

• объект - аналог - для определения предприятий, сходных по основным экономическим, материальным, техническим и другим характеристикам, используемых для анализа сравнительным подходом и определения стоимости объекта анализа;

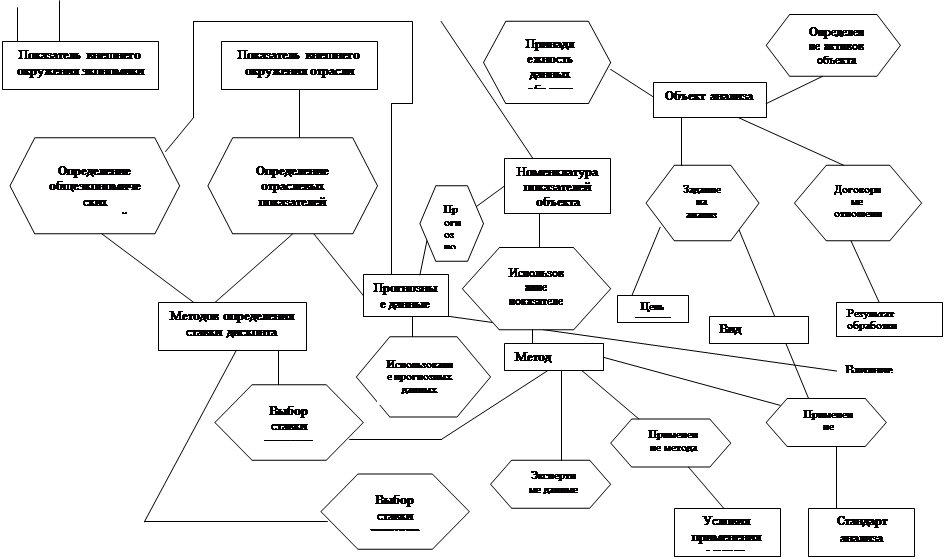

Рис. 6. ER-диаграмма концептуальной модели анализа бизнеса

• структура капитала - для описания структуры капитала и отражения в ней доли собственного и заемного капитала, доли привилегированных акций и обыкновенных и т.д.;

• отчетность предприятия - для обеспечения исходными данными задачи анализа; содержит данные финансовой отчетности предприятия по периодам;

• номенклатура показателей объекта анализа - для идентификации показателей объекта, используемых в процессе анализа;

• прогнозные данные - для определения прогнозных значений не только исходных данных, но и расчетных величин объекта, а также показателей экономического и отраслевого окружения;

• тип стоимости - для определения типа стоимости, в соответствии с которой нужно производить анализ;

• собственник объекта анализа - для определения долей, принадлежащих различным собственникам;

• виды активов объекта - для идентификации активов предприятия;

• метод анализа - для описания применяемого метода;

• метод определения ставки дисконтирования - для описания применяемой ставки дисконтирования;

• показатель внешнего окружения экономики - для идентификации внешнеэкономических показателей, используемых в процессе анализа.

Описание сущностей, используемых в концептуальной модели, с указанием их основных атрибутов приводится в таблице 3.

Понятие «связь» в концептуальной модели определяет информацию, используемую для реализации самого процесса анализа.

Первичная информация, возникающая в процессе анализа, отражается в концептуальной модели в виде следующих связей:
