Кроме того, построение КМ ИБ будет неполным, если не дать ряд дополнительных пояснений. В целях обеспечения компактности перечисленные, перечисленные в схеме отношения обобщены, но при желании могут быть детализированы.

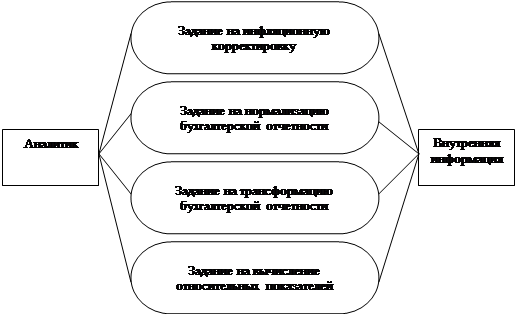

Так отношение «задание на выполнение ФЭАП», связывающие сущности «аналитик» и «внутренняя информация» может быть детализовано следующим образом (рис. 11): «(задание на инф

ляционную корректировку», «задание на нормализацию бухгалтерской отчетности», «задание на трансформацию бухгалтерской отчетности», «задание на вычисление относительных показателей».

Следует учесть еще одну особенность построения КМ. При проектировании ИБ СУ анализа бизнеса возникает проблема интеграции задач управления процессом анализа предприятий. Как уже указывалось выше, центральными отношениями являются «задание на анализ» и «очередность операций».

Таблица 6. Характеристика связей
№ п п	Связи		Условное обозна- чение		Связываемые сущности		Свойства связей
1	2		3		4		5
1	План		ПЛ		ОТ-ПЛ ОО-ПЛ		Позволяет определить план отделу по количеству, отразить ход его выполнения Позволяет осуществить доступ к позициям плана по коду объекта
2	Задание на анализ		3О		ОО-ЗА КЛ-ЗА ОЦ-ЗА		Определяет объект анализа Позволяет определить загрузку и поступление заданий на анализ Закрепляет исполнителя задания на анализ
3	Ресурсы (Учет и планирование)		РЕС		ОТ-РЕС		Определяет расходование ресурсов отделом
4	Обработка и сбор информации		ЗОИ		ОЦ-ЗОИ ВНЕ-ЗОИ ВНУ-ЗОИ ИС- ЗОИ		Определяет исполнителя, ответствеиного за загрузку и обработку информации Позволяет осуществить доступ к внешней информации Позволяет осуществить доступ к внутренней информации Устанавливает очередность выполнения операций обработки, форму представления, сроки обработки
5	Проведение ФЭАП		ЗФА		ОЦ-ЗФА 00-ЗФА ИС-ЗФА ВНЕ-ЗФА ВНУ-ЗФА		Определяет исполнителя, ответственного за выполнение ФЭАП Устанавливает объект, подлежащий ФЭАП Определяет ИС, используемую в ФЭАП Определяет внешнюю информацию, используемую в процессе ФЭАП Определяет внутреннюю информацию, используемую в процессе ФЭАП
6	Определение стоимости бизнеса		ЗРС		ОО-ЗРС ОЦ-ЗРС НБП-ЗРС ИС-ЗРС		Устанавливает номер объекта анализа для расчета стоимости бизнеса Определяет исполнителя, ответственного за выполнение расчета стоимости бизнеса Определяет законы и стандарты, на основании которых происходит расчет стоимости бизнеса Устанавливает ИС для расчета стоимости бизнеса
7		Внесение итоговых поправок и выведение итоговой величины стоимости		ЗВП		ОО-ЗВП ОЦ-ЗВП ОТ-ЗВП		Устанавливает итоговые поправки и выведение итоговой величины стоимости объекта анализа Определяет исполнителя, ответственного за внесение итоговых поправок и выведение итоговой величины стоимости Отражает аргументацию внесения итоговых поправок и весовое значение методов расчета стоимости бизнеса
8		Задание на подготовку ИС		ЗПС		ОЦ-ЗПС ИС-ЗПС		Определяет исполнителя, ответственного за подготовку ИС Устанавливает номера ИС, сроки их подготовки, форму представления
9		Вывод итогового отчета		ЗВО ПОМ		ОЦ-ЗВО ОО-ЗВО		Определяет исполнителя, ответственного за подготовку итогового отчета Определяет номер отчета объекта анализа
10		Очередность операций				ОТ-ПОМ ОЦ-ПОМ		Определяет операционный маршрут анализа бизнеса Управляет последовательностью операций при анализе бизнеса

Рис. 10. ER - диаграмма концептуальной модели управления процессом анализа бизнеса (фрагмент)

Первое из них концентрирует информацию для управления процессом непосредственно оценки, второе - информацию для оперативного управления и диспетчирования анализа.
