Интеллектуальные системы автоматизированного проектирования в машиностроении

Остальные элементы создаются подобным образом.

1.4.2 Создание сборки

После создания деталей переносим их в сборку:

− Создаем файл сборки: Файл – Создать – Сборка.

− Добавляем в сборку составляющие детали: Вставка – Компонент – Из файла. При этом базовой деталью является вал, и остальные элементы лишаются степеней свободы относительно этой детали.

−

Проставляем сопряжения между поверхностями и кромками деталей (рисунок 1.4)

Рисунок 1.4 – Сопряжения между деталями сборки

В результате получаем сборочную модель узла, представленную на рисунке 1.5. А на рисунке 1.6 покажем существующие физические взаимосвязи между деталями в узле редуктора. Последовательность сборки показана в

таблице 1.4.

Таблица 1.4 – Последовательность сборки.

Продолжение таблицы 1.2

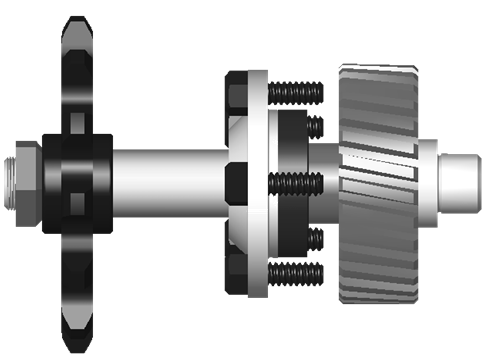

Рисунок 1.5 – Сборочная модель узла с условными обозначениями

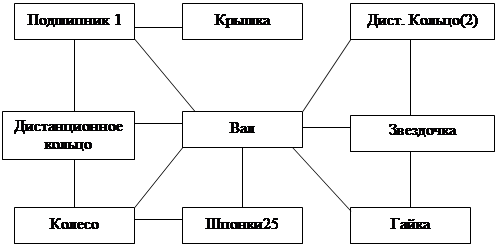

	Рисунок 1.6 – Схема физических связей деталей узла

2 Обоснование выбора средств разработки. Таблица сравнения базовых программных средств

В качестве средств разработки выбрана среда разработки приложений Delphi 5.0 и система объемного моделирования SolidWorks2001. Выбор данных средств обусловлен широкой функциональностью, распространенностью и хорошей документированностью данных средств.

Оценка средств разработки (по десятибалльной шкале) дана в табл. 3.1 и 3.2.
