Интеллектуальные системы автоматизированного проектирования в машиностроении

Таблица 3.1 – Оценка программных сред разработки (по 10-бальной системе).

Определим общую оценку для каждого программного средства:

Delphi 5.0:

Q=10*0,2+9*0,15+10*0,15+8*0,1+8*0,2+10*0,1+10*0,1=9,25

Visual Basic:

Q=7*0,2+8*0,15+7*0,15+3*0,1+5*0,2+6*0,1+8*0,1=6,35

VisualC++:

Q=4*0,2+10*0,15+6*0,15+10*0,1+10*0,2+6*0,1+4*0,1=7,2

Таблица 3.2 – Оценка программных средств моделирования

Определим общую оценку для каждого программного средства:

Solid Works 2001:

Q=10*0,3+10*0,2+7*0,15+9*0,2+0*0,02+9*0,03+8*0,1=8,92.

AMDT 4:

Q=9*0,3+8*0,2+7*0,15+7*0,2+0*0,02+9*0,03+6*0,1=7,62.

Компас График 4.x:

Q=9*0,3+9*0,2+10*0,15+2*0,2+8*0,02+7*0,03+10*0,1=7,77.

Исходя из посчитанных критериев, можно сделать вывод, что выбранные продукты разработки являются оптимальными для решения поставленной задачи.

3. Создание чертежа и “взорванного” вида

Чертеж в среде SolidWorks создается очень просто:

− создаем новый файл чертежа: : Файл – Создать – Сборка;

− добавляем стандартные виды: Вставка – Чертежный вид – 3 стандартных вида;

− создаем разрез и проставляем габаритные размеры.

В результате получаем чертеж, представленный в приложении Б.

Для создания взорванного вида открываем сборочную модель узла и выбираем пункт меню «Вставка – Вид с разнесенными частями» после чего появляется диалоговое окно (рисунок 5.1).

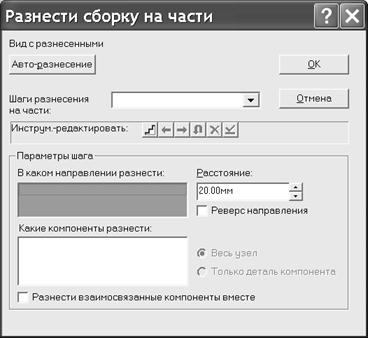

Рисунок 5.1 – Диалоговое окно создания “взорванного” вида

Здесь на каждом шаге необходимо указать, какие компоненты необходимо перенести на расстояние от их первоначального положения и в каком направлении.
