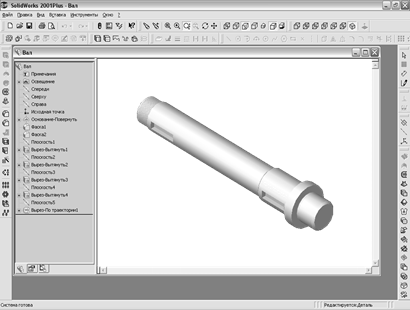

При выполнении курсового проекта была составлена параметрическая модель вала, служащего для сохранения положения подшипников на своих местах. Вид вала представлен на рисунке 1.2.

Рисунок 1.2 – Вал шестерня

Очевидно, что нет необходимости задавать все размеры детали, необходимые для ее построения, так как многие из ра

змеров находятся во взаимосвязи с другими. Поэтому достаточно выделить определяющие размеры и задавать именно их. Остальные определяются при помощи уравнений

Теперь в зависимости от основных размеров будут меняться и остальные, определенные уравнениями.

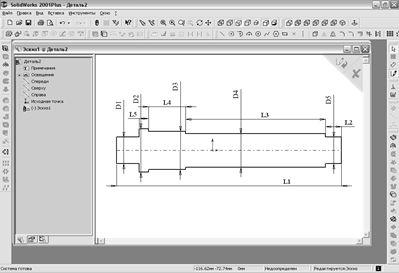

Рисунок 1.3 – Основные размеры параметрической модели

Но основные размеры также поддаются некоторым ограничениям, описанным в таблице 1.1.

Таблица 1.1 – Ограничения, наложенные на параметрическую модель

№	Выражение
1	Все размеры положительны
2	D2 >D1, D3<D2,D4<D3,D5<D4
3	L1>(L2+L3+L4+L5)

1.4 Разработка логики и алгоритма создания узла и его сборки

1.4.1 Создание элементов узла

Узел состоит из элементов-наполнителей, указанных в таблице 1.2.

Таблица 1.2 – Элементы-наполнители узла редуктора

Наименование элемента	Кол-во			Модель
Вал	1
Косозубое колесо	1
Подшипники роликовые радиально-упорные	2
Наименование элемента			Кол-во			Модель
Дистанционное кольцо			1
Крышка подшипника			1
Шпонка 45х12х10			1
Стопорная гайка			1
Наименование элемента		Кол-во			Модель
Звездочка		1
Болты		5

Опишем алгоритм создания основных элементов узла при помощи таблицы 1.3.

Таблица 1.3 – Алгоритм создания элементов узла.

Номер шага			Содержание шага			Операция Solid Works			Эскиз
Вал
1			Создаем и образмериваем эскиз продольного сечения вала			Эскиз, Размер
2			Получаем трехмерную модель вала путем поворота эскиза вокруг оси			Повернутая бобышка/ основание
Номер шага		Содержание шага			Операция Solid Works			Эскиз
3		Создаем касательную плоскость на поверхности вала, рисуем в ней эскиз шпоночного паза и прорезаем на глубину 6 мм			Плоскость, Эскиз, Вытянутый вырез
4		Создаем резьбу на валу			Винтовая линия резьбы /вырез, профилем по кривой
		Создаем фаски и скругления, получаем окончательный результат			Фаска, Скругление
Косозубое колесо
1		Создаем и образмериваем эскиз поперечного профиля колеса			Эскиз, Размер
2		Получаем трехмерную модель колеса путем поворота эскиза вокруг оси			Повернутая бобышка/ основание
Номер шага	Содержание шага			Операция Solid Works			Эскиз
3	Создаем касательную плоскость на поверхности колеса, рисуем в ней эскиз и прорезаем отверстия.°			Плоскость, Эскиз, Вытянутый вырез
4	Создаем массив прорезов и получаем отверстия			Круговой массив
5	Создаем эскиз зуба, прорезаем массивом, и прорезаем шпоночные пазы, получаем конечный элемент			Эскиз, Вытянутый вырез

Скачать реферат

Страница: 1 2 3 4 5 6
