База данных ГИБДД
1. Описание прикладной области
Прикладной областью данного курсового проекта является база ГИБДД.
Я выбрал эту тему, потому что сам являюсь водителем и зачастую общаюсь с сотрудниками ГИБДД и слышу множество историй о них и их системе работы.
Для полноценной работы базы данных, необходимы следующие сущности:
· Водитель
· Владелец
· Транспортное средство
· VIN
·
Протоколы нарушений
Формулирование основной цели разработки.
Основной целью данной базы данных является удобное, быстрое и качественное обращение с информацией об участниках дорожного движения и их нарушениях.
Такая база может найти применение в хранении информации о неуклонно растущих автолюбителях.
Помимо хранения информации, пользователь базы данных может осуществлять запросы на выборку и поиск информации.
Основные запросы, на которые ориентирована база данных:
1. Запрос о выводе владельца по номеру ПТС
2. Запрос о выводе информации о нарушении и его участнике
3. Запрос о выводе информации об участнике нарушения и сумма штрафа
4. Запрос по VIN коду информации о владельце и страховке
5. Запрос по государственному номеру информации о машине
6. Запрос по поиску владельцев определенных марок машин и моделей
7. Запрос о наличии ОСАГО и КАСКО
Описание источников и форм исходных данных
Источниками разработанной базы данных являются данные из Интернета.
Поэтому нельзя полностью доверять данной информации.
Требование к программному обеспечению.
Использовались следующие программы:
- Microsoft SQL Server 2005 Standart ver.9.0.1
- Computer Associated ERWin 4.0.
2. Описание структуры
Таблица находится в первой нормальной форма, тогда и только тогда, когда ни одна из ее строк не содержит в любом своем поле более одного значения и ни одно из ее ключевых полей не пусто.
Отношение находится во второй нормальной форме, если оно соответствует первой нормальной форме и все не ключевые атрибуты функционально полно зависят от первичного ключа.
Отношение находится в третьей нормальной форме, если оно соответствует второй нормальной форме, и в нем нет транзитивных связей.
На практике в большинстве случаев третья форма нормализации является необходимой и достаточной.
3.Описание базы данных

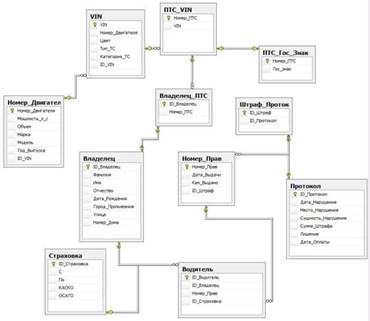

Схема данных в SQL Server 2005.
ER-модель в Erwin.

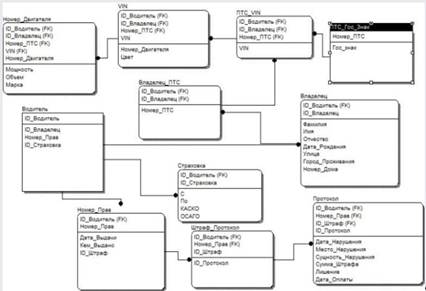

Logical

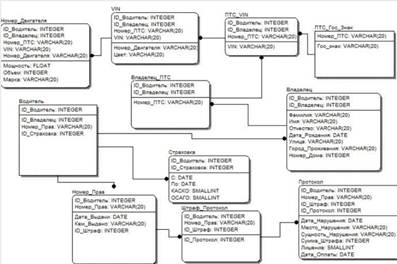

Physical
Таблица основных сущностей
Основных сущностей для моей базы данных необходимо три:
· Сущность с информацией о водителе
· Сущность с информацией о владельце
· Сущность с информацией о VIN
· Сущность с информацией о ТС
· Сущность с информацией о нарушениях

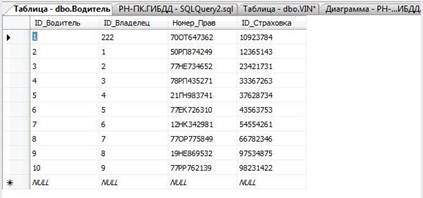

Водитель

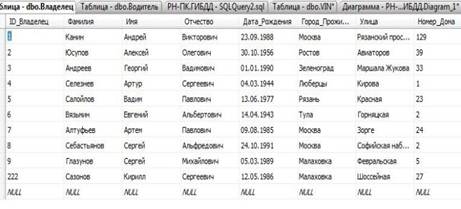

Владелец

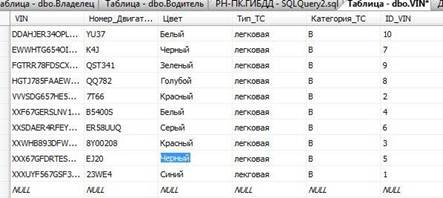

VIN

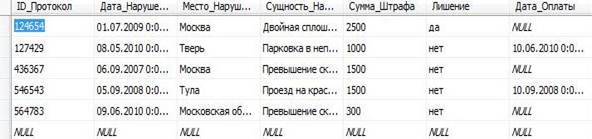

Протокол

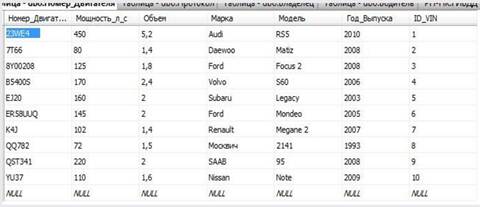

Транспортное средство
4. Запросы
Разработка SQL-запросов
1. Запрос о выводе владельца по номеру ПТС
SELECT Владелец_ПТС.Номер_ПТС, Владелец.Фамилия, Владелец.Имя, Владелец.Отчество, Владелец.Дата_Рождения
FROM Владелец_ПТС INNER JOIN
Владелец ON Владелец_ПТС.ID_Владелец = Владелец.ID_Владелец
2. Запрос о выводе информации о нарушении и его участнике
SELECT Владелец.Фамилия, Владелец.Имя, Владелец.Отчество, Номер_Прав.Номер_Прав, Протокол.ID_Протокол, Протокол.Дата_Нарушения,
Протокол.Место_Нарушения, Протокол.Сущность_Нарушения, Протокол.Сумма_Штрафа, Протокол.Лишение, Протокол.Дата_Оплаты
FROM Номер_Прав INNER JOIN
Штраф_Протокол ON Номер_Прав.ID_Штраф = Штраф_Протокол.ID_Штраф INNER JOIN
Протокол ON Штраф_Протокол.ID_Протокол = Протокол.ID_Протокол INNER JOIN
Водитель ON Номер_Прав.Номер_Прав = Водитель.Номер_Прав INNER JOIN
Владелец ON Водитель.ID_Владелец = Владелец.ID_Владелец
3. Запрос о выводе информации об участнике нарушения и сумма штрафа
SELECT Владелец.Фамилия, Владелец.Имя, Владелец.Отчество, Номер_Прав.Номер_Прав, Протокол.ID_Протокол, Протокол.Дата_Нарушения,
Протокол.Место_Нарушения, Протокол.Сущность_Нарушения, Протокол.Сумма_Штрафа, Протокол.Лишение, Протокол.Дата_Оплаты
FROM Номер_Прав INNER JOIN
Штраф_Протокол ON Номер_Прав.ID_Штраф = Штраф_Протокол.ID_Штраф INNER JOIN
Протокол ON Штраф_Протокол.ID_Протокол = Протокол.ID_Протокол INNER JOIN
Водитель ON Номер_Прав.Номер_Прав = Водитель.Номер_Прав INNER JOIN
Владелец ON Водитель.ID_Владелец = Владелец.ID_Владелец
WHERE Протокол.Сумма_Штрафа >1500
4. Запрос по VIN коду информации о владельце и страховке
SELECT ПТС_VIN.VIN, Владелец.Фамилия, Владелец.Отчество, Страховка.ID_Страховка, Страховка.С, Страховка.По, Страховка.КАСКО, Страховка.ОСАГО
FROM ПТС_VIN INNER JOIN
Владелец_ПТС ON ПТС_VIN.Номер_ПТС = Владелец_ПТС.Номер_ПТС INNER JOIN
Владелец ON Владелец_ПТС.ID_Владелец = Владелец.ID_Владелец INNER JOIN
Водитель ON Владелец.ID_Владелец = Водитель.ID_Владелец INNER JOIN
Страховка ON Водитель.ID_Страховка = Страховка.ID_Страховка
5. Запрос по государственному номеру информации о машине
SELECT Номер_Двигателя.Номер_Двигателя, Номер_Двигателя.Мощность_л_с, Номер_Двигателя.Объем, Номер_Двигателя.Марка, Номер_Двигателя.Модель,
Номер_Двигателя.Год_Выпуска, ПТС_Гос_Знак.Гос_знак, VIN.VIN
FROM Номер_Двигателя INNER JOIN
VIN ON Номер_Двигателя.Номер_Двигателя = VIN.Номер_Двигателя INNER JOIN
ПТС_VIN ON VIN.VIN = ПТС_VIN.VIN INNER JOIN
ПТС_Гос_Знак ON ПТС_VIN.Номер_ПТС = ПТС_Гос_Знак.Номер_ПТС
6. Запрос по поиску владельцев определенных марок машин и моделей
SELECT Владелец.Фамилия, Владелец.Имя, Владелец.Отчество, Номер_Двигателя.Марка, Номер_Двигателя.Модель, Номер_Двигателя.Год_Выпуска
FROM Номер_Двигателя INNER JOIN
VIN ON Номер_Двигателя.Номер_Двигателя = VIN.Номер_Двигателя INNER JOIN
ПТС_VIN ON VIN.VIN = ПТС_VIN.VIN INNER JOIN
Владелец_ПТС ON ПТС_VIN.Номер_ПТС = Владелец_ПТС.Номер_ПТС INNER JOIN
Владелец ON Владелец_ПТС.ID_Владелец = Владелец.ID_Владелец
WHERE ((Номер_Двигателя.Марка = 'Saab') OR (Номер_Двигателя.Марка = 'Volvo'))
7. Запрос о наличии ОСАГО и КАСКО
SELECT Владелец.Фамилия, Владелец.Имя, Владелец.Отчество, Водитель.Номер_Прав, Страховка.КАСКО
FROM Владелец INNER JOIN
Водитель ON Владелец.ID_Владелец = Водитель.ID_Владелец INNER JOIN
Страховка ON Водитель.ID_Страховка = Страховка.ID_Страховка
WHERE (Страховка.КАСКО = N'да')
Список литературы
1. С.М. Диго "Базы данных: проектирование и использование" Москва 2005
2. Лекционные материалы по курсу Б
