Автоматизированная система регистрации вещественных доказательств

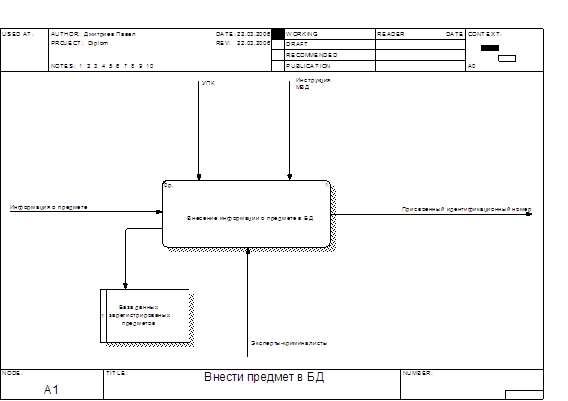

Следующая схема показывает разбиение блока « Внести предмет в БД» (рис. 3.6):

Рис. 3.6.

Входной информацией здесь является данные о предмете, которые были собраны с места происшествия экспертом-криминалистом. Оператор вносит данные в базу данных, после чего вещественному доказательству автоматически присваивается иде

нтификационный номер. В базе данных хранится информация о предмете, его владельце, номер уголовного дела, по которому проходит, информация о следователе, который ведёт дело.

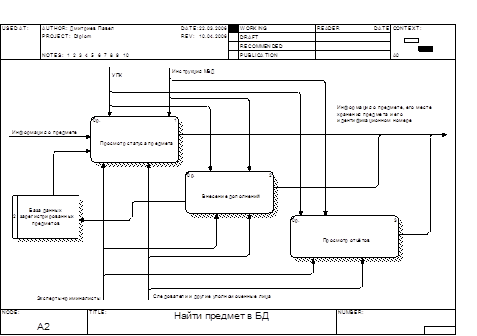

Теперь рассмотрим более детальную схему блока «Найти предмет в БД» (рис. 3.7):

Рис. 3.7.

Блок состоит из трёх этапов: просмотр статуса предмета, внесение дополнений и просмотр отчётов. Входной информацией являются уже имеющиеся данные по тому или иному вещественному доказательству, необходимые для отыскания информации о предмете в базе данных.

Глава 4. Разработка автоматизированной системы.

4.1 Состав БД

4.1.1 Таблицы и их поля

Таблица «Вещественные доказательства» содержит информацию о зарегистрированном вещественном доказательстве:

Входной информацией в таблице «Вещественные доказательства» является информация о предмете, которая получена в ходе процессуальных действий, а именно: к какому виду предметов относится вещественное доказательство, название предмета, в каком состоянии находится предмет на момент изъятия, номер уголовного дела, по которому проходит вещественное доказательство, дата занесения предмета в базу данных. Идентификационный номер с помощью счётчика присваивается автоматически. В таблице это ключевое поле, через него таблица связывается с таблицей «Сведения о следователях».

Таблица «Сведения о владельцах» содержит информацию о владельце, которому принадлежит предмет.

Входной информацией в таблице «Сведения о владельце» является информация о владельце предмета, который признали вещественным доказательством, а именно ФИО, год рождения, серия и номер паспорта, когда и кем выдан, телефон. Также содержит код эксперта, который необходим для связи таблицы с таблицей «Сведения об экспертах» и код владельца, который является ключевым полем.

В таблице «Сведения о следователях» содержится информация о следователе, ведущего дело:

Входной информацией в таблице «Данные о следователе» является информация о следователе, ведущего дело, а именно: ФИО, звание, телефон, код следователя, который является ключевым полем и служит для связи с таблицей «Сведения об экспертах» и идентификационный номер вещественного доказательства, который служит для связи с таблицей «Вещественные доказательства».

В таблице «Сведения об экспертах» содержится информация об экспертах проводивших экспертизу:
