В больших и сложных системах автоматизации, когда вычерчивание непрерывных линий связи ведет к сложным их переплетениям, затрудняющим чтение чертежа, можно разрывать линии связи. При этом для удобства чтения схемы оба конца линий связи в местах разрыва нумеруют одной и той же арабской цифрой. Номера линий связи располагают в

горизонтальных рядах. В нижнем ряду (со стороны щитовых приборов) номера должны следовать в возрастающем порядке, в верхних рядах — располагаются произвольно.

Для тех участков схемы, где нанесение непрерывных линий затруднительно, допускается комбинированное изображение линий связи: непрерывными линиями и адресным методом.

Для облегчения понимания сущности автоматизируемого объекта, возможности выбора пределов измерения, шкал приборов и размещения регуляторов на функциональных схемах указывают предельные рабочие (максимальные или минимальные) значения измеряемых или регулируемых величин, при установившихся режимах работы. Эти значения в единицах измерения, соответствующих надписям на шкалах выбираемых приборов, указываются на линиях связи от отборных устройств измерительных преобразователей до приборов. Для приборов, встраиваемых непосредственно в технологическое оборудование или трубопроводы (термометры расширения, расходомеры постоянного перепада и т. п.) и располагаемых вне прямоугольников, предельные значения величин указывают под позициями приборов или вблизи обозначений.

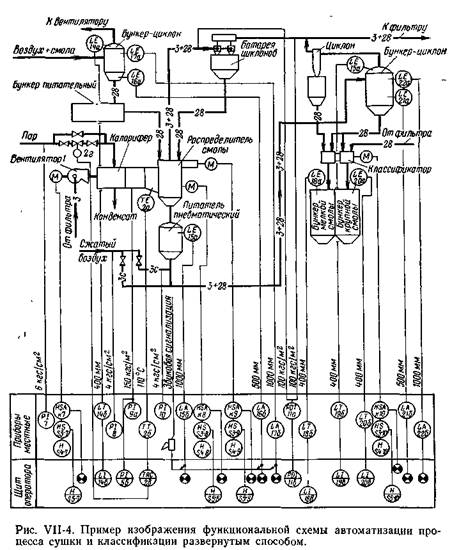

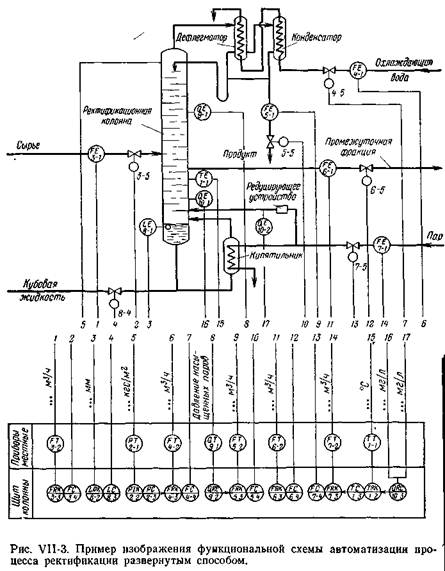

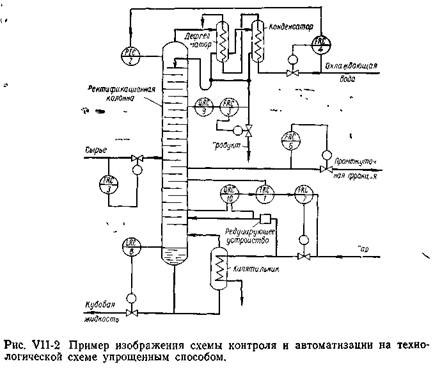

Пример изображения систем контроля и автоматизации на технологической схеме упрощенным способом показан на рис. VII.1. Примеры изображения функциональных схем автоматизации развернутым способом даны на рис. VII.3 и рис. VII.4.
