Технология изготовления, установка оконной створки

Приборы (ручки, петли, замки и др.), нащельники, отливы, раскладки должны быть закреплены полным количеством шурупов, штифтов, гвоздей. Шурупы долж­ны -быть завинчены, забивать их не допускается.

Для снижения воздухопроницаемости по периметру притвора в оконных переплетах и дверных балконных полотнах устанавливают уплотняющие прокладки. В качестве прокладок используют пенополиуретан, шерстя

ной шнур, губчатую резину и др.

Прокладки из пенополиуретана имеют сечение 10х8 мм. Одно широкая сторона этой прокладки покрыта полоской ткани, закрывающей слой клея, нанесенного на прокладку. При установке прокладки на место по­лоску ткани снимают, а прокладку прикладывают сто­роной, покрытой клеем, к наплаву створки, полотна. Пенополиуретановые прокладки, не имеющие слоя клея на широкой стороне, ставят на клей повышенной водостойкости (КН-2, № 88) при температуре помещения не ниже 12°С.

Шерстяной шнур крепят к наплаву створки, полотна мелкими оцинкованными гвоздями длиной 12 .16 мм с шагом 15 .20 см. Чтобы не смять шнур, гвозди заби­вают в край его по всему периметру створки, полотна, сохраняя постоянную толщину шнура. При установке шнур не следует сильно натягивать, так как при этом он вытягивается, теряет упругие свойства, эластич­ность. Шерстяной шнур до установки пропитывают противомолевым составом.

Резиновые прокладки крепят к наплаву створок, полотен на клею № 88. Прокладки должны быть упру­гими, прочными, светомороэостойкими, долговечными.

Остекление окон и балконных дверей выполняется на замазке, наносимой с обеих сторон стекло, или на эластичных прокладках, обеспечивающих водо- и воздухонепроницаемость по периметру остекления с до­полнительным креплением раскладками.

Размеры стекла по ширине и высоте должны быть на 4 .6 мм меньше размеров проема под стекло с тем, чтобы при изменении размеров створок, фрамуг во время разбухания стекло не лопалось.

3. Обоснование выбора материалов

Древесина, имеющая насыщенный или разнообразный цвет, богатую текстуру (рисунок) и блеск, особенно ценится при изготовлении столярно-строительных изделий высокого качества. Все эти свойства служат признаками для определения породы древесины и ее применения.

Влажность абсолютная. Это отношение массы влаги, находящейся в данном объеме древесины, к массе абсолютно сухой древесины, выраженное в процентах.

Существуют два метода определения влажности древесины: весовой и электрический. При весовом методе определения влаж­ности пользуются формулой

При электрическом методе влажность определяется специаль­ным прибором-электровлагомером.

Влажность древесины имеет огромное практическое значение, ее значения не должны превышать следующих пределов, %:

Подоконные доски, наличники внутри зданий . 12

Нагели, шпонки, вкладыши, плинтусы, галтели, полы, дощатые чистые, оконные переплеты, дверные полотна, стойки подстро­пильные, наличники снаружи зданий . 15

Оконные и дверные коробки, черные полы, лаги под дощатые полы, накат щитовой, стойки каркаса деревянных зданий, балки и прогоны междуэтажных перекрытий, затяжки стропильные 18

Обрешетка под кровлю, балки и прогоны чердачных перекрытий . 20

Дощатая обшивка наружных стен 21

Стропила дощатые, подшивка потолков, брусья наружных и внутренних стен брусчатых домов 23

Строительные изделия, сделанные из сырой древесины, могут покоробиться, растрескаться, усохнуть. При усушке уменьшают­ся размеры и объем древесины. В результате усушки древесина коробится и трескается.

Древесина в различных направлениях усыхает неодинаково. При уменьшении влажности от 30 до 0% усушка древесины главных пород, произрастающих в нашей стране, составляет:

вдоль волокон – 0,1%;

в радиальном направлении – 3…5%;

в тангенциальном направлении – 6…10% (таблица 4). Характер усушки образцов, взятых из различных участков ствола дерева, различен.

Таблица 4. Классификация пород древесины по усушке

Кроме ухудшения внешнего вида изделий, изменения разме­ров деталей, например оконных створок, в процесс эксплуатации усушка вызывает повышенную воздухопроницае­мость, что затрудняет их эксплуатацию и нарушает температурно-влажностный режим помещений. Изменение влажности погонажных изделий, досок чистого пола, паркета и т. д. способствует образованию зазоров и трещин.

Плотность древесины. Это отношение массы древесины к ее объему. Плотность выражается в кг/м3 и г/см3 и определяет­ся по формуле

Обычно рассматривают плотность древесины при влажности 12%.

От плотности зависят такие свойства, как твердость, проч­ность, обрабатываемость. Более плотная древесина, как правило, более твердая и прочная, лучше обрабатывается. Однако плотная древесина проводит теплоту лучше рыхлой.

Допускаемая влажность древесины для оконных и дверных блоков составляет, в процентах:

Все детали оконных переплетов, дверных полотен (кроме щитов и филенок) 12

Подоконные доски . 15

Коробки внутренних дверей и фрамуг . 15

Коробки наружных дверей и окон 18

Реечные щиты щитовых дверей, филенки дощатые . 9

Шканты и нагели . 7

Оконные створки, фрамуги, форточки, коробки и рамки кар­каса дверей из лиственных пород изготовляют из брусков одной породы.

Требования к качеству древесины указаны в таблице 5.

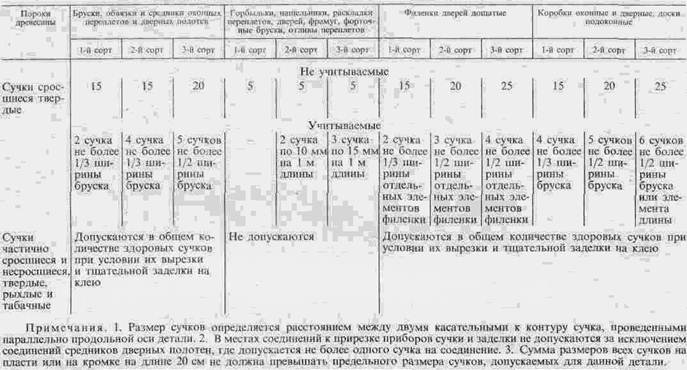

Таблица 5. Допускаемые пороки древесины для окон и дверей (ГОСТ 23166–78)

4. Обоснование выбора инструментов и оборудования

Деревообрабатывающее оборудование разделяют на станки общего назначения, станки для специальных производств и универсальные. К станкам общего на­значения относятся станки для раскроя досок, брусков, щитов, плит; фрезерования по плоскости и профилю; образования шипов и проушин; сверления отверстий; образования пазов и гнезд; окончательной механиче­ской обработки и др. К станкам для специальных производств относится оборудование, предназначенное для изготовления оконных и дверных блоков, клееных кон­струкций и др. На универсальных станках выполняют различные работы, например раскрой пиломатериалов по длине и ширине, фрезерование, сверление и др.
