Расчетная нагрузка, передаваемая ригелем на колонну в виде сосредоточенной силы, определяется по формуле:

где - нагрузка от конструкции покрытия, кH/м2;

Сосредоточенная нагрузка Nп считается приложенной по вертикали, проходящей через середину площадки о

пирания. При привязке 250мм расстояние от линии действия нагрузки до геометрической оси надкрановой части колонны:

где: 0,25 - привязка колонн,

0,2 – расстояние от продольной разбивочной оси до передачи продольной силы на колонну.

Расчетная нагрузка от веса подкрановой балки (Gп.б.= 115 кН) равна:

Nп.б. =

Расстояние от линии действия нагрузки до геометрической оси подкрановой части колонны при привязке 250 мм

где - расстояние от оси подкрановой балки до продольной разбивочной оси (принимается по нормам 0,75 м); 0,35 - расстояние от продольной разбивочной оси до грани колонны.


Рис.2 К определению эксцентриситетов

Нагрузку от веса стен и оконных переплетов ниже отметки 8,200 м воспринимают фундаментные балки, поэтому усилия в колонне от нее не возникают.

Расчетная нагрузка от веса керамзитобетонных стеновых панелей толщиной =0,3 м, передаваемая на колонну выше отметки 8,200:

где =2,5 кН/м - вес 1 м стеновых панелей; - суммарная высота полос стеновых панелей выше отметки 8,200 м; В - шаг колонн.

Нагрузка от стен приложена с эксцентриситетом, равным расстоянию от центра стеновых панелей до центра тяжести надкрановой части колонны:

Расчетная нагрузка от собственного веса колонны определяется по геометрическим размерам:

- надкрановая часть

где: ρ - плотность железобетона, кН/м3;

- подкрановой части

б) Временные нагрузки.

Снеговая нагрузка. Для расчета колонн принимают равномерное распределение снеговой нагрузки по покрытию. Для город Смоленск, расположенного в районе III, вес снегового покрова на 1 м2 площади горизонтальной проекции покрытия, Sn = 500 Н/м2. Расчетная снеговая нагрузка при μ=1:

Снеговая нагрузка передается на колонны в тех же точках, что и нагрузка от массы покрытия Nп.

Крановые нагрузки. В соответствии со стандартами на мостовые электрические краны грузоподъемностью Q=30/5=300/50 кН: нормативное максимальное давление одного колеса на рельс подкранового пути Pmax,n=280 кН, минимальное давление Pmin,n=82,5 кН, масса крана кН. Ширина крана В=6300 мм; база крана К=5000 мм.

Расчетное вертикальное максимальное давление от двух сближенных кранов на колонну определяют по линии влияния давления на нее (рис. 3) с коэффициентом сочетания

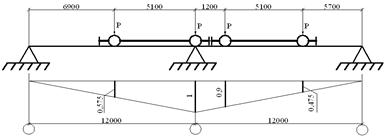

Рис. 3 Линия влияния давления на колонну и установка крановой нагрузки в невыгодное положение

где ==0,575+1+0,9+0,475=2,95 - сумма ординат линии влияния

давления двух подкрановых балок на колонну.

Расчетные тормозные горизонтальные нагрузки на колонну определяют

по тем же линиям влияния, что и для вертикальных нагрузок: от двух сближенных кранов

Горизонтальная сила поперечного торможения приложена к колонне на уровне верха подкрановой балки на отметке 9,600 м.

Ветровая нагрузка. Ветровая нагрузка принимается распределенной по высоте колонны. Давление ветра на здание выше колонны заменяют сосредоточенной силой W, приложенной на уровне верха колонн. Давление ветра на колонну собирают с вертикальной полосы шириной, равной шагу колонн вдоль здания.

Скоростной напор ветра для города Смоленск w0=0,23 кН/м2. Аэродинамический коэффициент с наветренной стороны се=0,8, с подветренной стороны се =- 0,6. Скоростной напор ветра возрастает с увеличением высоты. Определяют значение коэффициента k, учитывающего изменение ветрового давления по высоте. Здание расположено в местности типа Б, поэтому для его части высотой до 10 м k =0,65; на высоте до 20 м k=0,85; на уровне верха колонны (отметка 12,600) =0,68. На уровне конька здания (отметка 14,000) =0,73 :

Для упрощения расчета неравномерную ветровую нагрузку на стойки поперечной рамы заменяют равномерно распределенной, эквивалентной по моменту в заделке консольной балки

Расчетная равномерно распределенная нагрузка от ветра на колонны поперечной рамы, при шаге колонн В=12 м и =0,95, с наветренной стороны:
