Архитектурные конструкции многоэтажных зданий

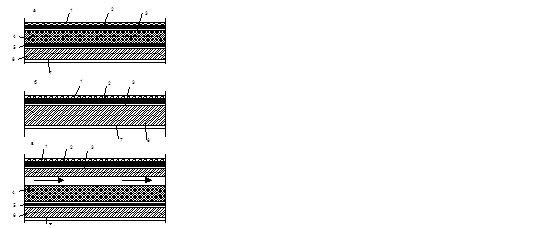

Рис 5.Конструктивные схемы совмещенных крыш:
а, б - невентилируемые; в - вентилируемая; 1 - защитный слой; 2 - рулонный ковер; 3 - стяжка (из раствора или сборных плит); 4 - теплоизоляция; 5 - пароизоляция; 6 - несущая конструкция; 7 - отделочный слой;
У чердачных крыш пространство, образуемое между несущей и огражда
ющей частью покрытия (чердак), используют для размещения инженерного оборудования. Для выхода на чердак устраивают лестницы, двери или входные люки. Высоту чердака для движения по нему людей принимают не менее 1,9 м. Для освещения и проветривания чердака на крыше предусматривают чердачные окна. Чердачные крыши всегда являются скатными.
Эксплуатируемая кровля. Эксплуатируемая кровля бывает нескольких типов: пешеходное покрытие, покрытие с ограничением для ходьбы, зеленая кровля. Устройство эксплуатируемой кровли — сложная инженерная задача. Она предъявляет высокие требования к кровельным покрытиям, а также соблюдению более строгих норм по гидро — паро и — теплоизоляции, нежели для традиционной конструкции кровли.
Классический вариант состава эксплуатируемой кровли:
Основание
Пароизоляция
Утепление
Стяжка с уклонами
Гидроизоляционный слой (Резитрикс® )
Защитно - разделительный слой
Покрытие – тротуарная плитка.

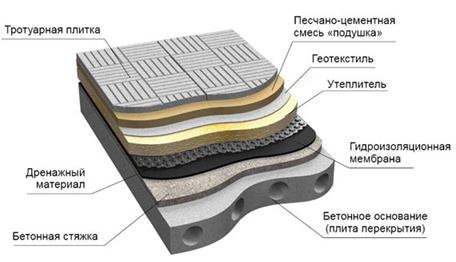

ИНВЕРСИОННЫЙ ВАРИАНТ ЭКСПЛУАТИРУЕМОЙ КРОВЛИ
Основание
Стяжка с уклонами
Гидроизоляционный слой
Дренажный слой
Утеплитель из пенополистирола
Дренажный слой
Покрытие – тротуарная плитка.
Состав эксплуатируемой кровли учитывает высокий риск повреждения при эксплуатации, поэтому дополнительные слои защищают основнуой элемент частэксплуатируемой кровли – гидроизоляционное покрытие.
В условиях России требуются дополнительные дренажные, разделительные, грунтовые слои, системы обогрева и полива
