Многофазные цепи и системы

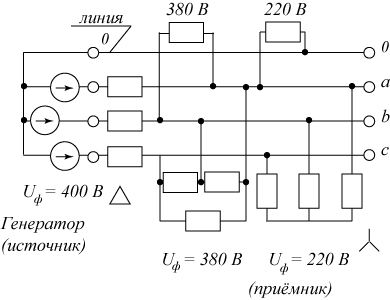

В трёхфазной цепи возможно включение отдельных однофазных потребителей (или их сочетаний) на фазы линии и на одну фазу и нулевой провод (рис. 4).

рис. 4

Провода, соединяющие фазы генератора и приёмника, называются – линейными, а токи в них линейными токами (). Напряжение этих токов условно принято указывать от генератора к приёмнику, также как направление ЭДС () от концов фаз к их началам. Напряжения между началами и концами фаз называются фазными и обозначаются . Напряжения между началами фаз называются линейными и обозначаются .

Фазными токами называются токи, протекающие по фазам, причём у источников их положительные направления принимаются от конца фазы к её началу (), а у приёмников – в противоположном направлении ().

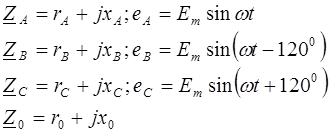

Мгновенные значения токов описываются уравнениями:

Соединение приёмников «звездой»

Соединение, выполненное звездой, представляет собой такое соединение фаз генератора или приёмника, при котором все начала (или концы) фаз соединены в один узел, называемый нулевой или нейтральной точкой.

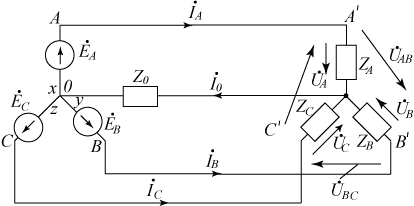

На рис. Показано соединение звездой фаз генератора и комплексных сопротивлений приёмников.

(1)

(Направление тока в нулевом проводе условно указывается от приёмника к генератору).

Линейные и фазные напряжения приёмника связаны соотношениями:

(2)

Падение напряжения на сопротивлении нулевого провода равно:

(3)

где

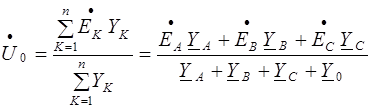

Если известны ЭДС генератора и сопротивления фаз приёмника, то фазные напряжения приёмника определяются выражениями:
