Устройство и применение лазера

Квантовые генератор, излучающие в диапазоне видимого и инфракрасного излучения, получили название лазеров. Слово «лазер» является аббревиатурой выражения: Light Amplification by Stimulated Emission of Radiation, что означает усиление света в результате индуцированного или, как иногда называют, вынужденного излучения квантов.

Устройство лазера

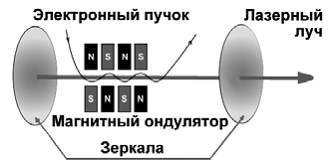

Обобщенный лазер состоит из лазерной активной среды, системы «накачки» - источника напряжения и оптического резонатора.

Система накачки передает энергию атомам или молекулам лазерной среды, давая им возможность перейти в возбужденное «метастабильное состояние» создавая инверсию населенности.

· При оптической накачке используются фотоны, обеспечиваемые источником, таким как ксеноновая газонаполненная импульсная лампа или другой лазер, для передачи энергии лазерному веществу. Оптический источник должен обеспечивать фотоны, которые соответствуют допустимым уровням перехода в лазерном веществе.

· Накачка при помощи столкновений основана на передаче энергии лазерному веществу в результате столкновения с атомами (или молекулами) лазерного вещества. При этом также должна быть обеспечена энергия, соответствующая допустимым переходам. Обычно это выполняется при помощи электрического разряда в чистом газе или в смеси газов в трубке.

· Химические системы накачки используют энергию связи, высвобождаемую в результате химических реакций для перехода лазерного вещества в метастабильное состояние.

Оптический резонатор требуется для обеспечения нужного усилия в лазере и для отбора фотонов, которые перемещаются в нужном направлении. Когда первый атом или молекула в метастабильном состоянии инверсной населенности разряжается, за счет вынужденного излучения, он инициирует разряд других атомов или молекул, находящихся в метастабильном состоянии. Если фотоны перемещаются в направлении стенок лазерного вещества, обычно представляющего собой стержень или трубу, они теряются, а процесс усиления прерывается. Хотя они могут отразиться от стенок стержня или трубы, но рано или поздно они потеряются из системы, и не будут способствовать созданию луча.

С другой стороны, если один из разрушенных атомов или молекул высвободит фотон, параллельный оси лазерного вещества, он может инициировать выделение другого фотона, и они оба отразятся зеркалом на конце генерирующего стержня или трубы. Затем, отраженные фотоны проходят обратно через вещество, инициируя дальнейшее излучение в точности по тому же пути, которое снова отразится зеркалами на концах лазерного вещества. Пока этот процесс усиления продолжается, часть усиления всегда будет выходить через частично отражающее зеркало. По мере того, как коэффициент усиления или прирост этого процесса превысит потери из резонатора, начинается лазерная генерация. Таким образом, формируется узкий концентрированный луч когерентного света. Зеркала в лазерном оптическом резонаторе должны быть точно настроены для того, чтобы световые лучи были параллельны оси. Сам оптический резонатор, т.е. вещество среды, не должен сильно поглощать световую энергию.

Лазерная среда (генерирующий материал) – обычно лазеры обозначаются по типу используемого лазерного вещества. Существуют четыре таких типа:

• твердое вещество,

• газ,

• краситель,

• полупроводник.

Твердотельные лазеры используют лазерное вещество, распределенное в твердой матрице. Твердотельные лазеры занимают уникальное место в развитии лазеров. Первой рабочей лазерной средой был кристалл розового рубина (сапфировый кристалл, легированный хромом); с тех пор термин «твердотельный лазер» обычно используется для описания лазера, у которого активной средой является кристалл, легированный примесями ионов. Твердотельные лазеры – это большие, простые в обслуживании устройства, способные генерировать энергию высокой мощности. Наиболее замечательной стороной твердотельных лазеров является то, что выходная мощность обычно не постоянна, а состоит из большого числа отдельных пиков мощности.

Одним из примеров является Неодим – YAG лазер. Термин YAG является сокращением для кристалла: алюмоиттриевый гранат, который служит как носитель для ионов неодима. Этот лазер излучает инфракрасный луч с длиной волны 1 064 микрометра. Кроме того, могут использоваться и другие элементы для легирования,например эрбий (лазеры Er:YAG).

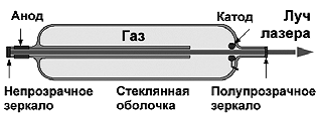

В газовых лазерах используется газ или смесь газов в трубе. В большинстве газовых лазеров используется смесь гелия и неона (HeNe), с первичным выходным сигналом в 6 328 нм (нм = 10-9 метра)видимого красного цвета. Впервые такой лазер был разработан в 1961 году и стал предвестником целого семейства газовых лазеров.

Все газовые лазеры довольно схожи по конструкции и свойствам. Например, СО2 газовый лазер излучает длину волны 10,6 микрометров в дальней инфракрасной области спектра. Аргоновый и криптоновый газовые лазеры работают с кратной частотой, излучая преимущественно в видимой части спектра. Основные длины волн излучения аргонового лазера – это 488 и 514 нм.

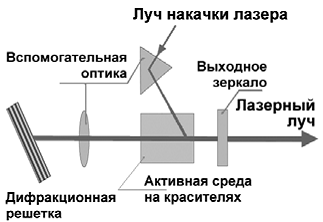

В лазерах на красителе используется лазерная среда, являющаяся сложным органическим красителем в жидком растворе или суспензии.

Наиболее значительная особенность этих лазеров – их «приспособляемость». Правильный выбор красителя и его концентрации позволяет генерировать лазерный свет в широком диапазоне длин волн в видимом спектре или около него. В лазерах на красителе обычно применяется система оптического возбуждения, хотя в некоторых типах таких лазеров используется возбуждение при помощи химических реакций.

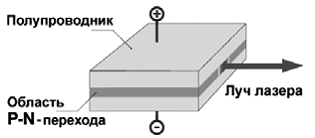

Полупроводниковые (диодные) лазеры – состоят из двух слоев полупроводникового материала, сложенных вместе. Лазерный диод является диодом, излучающим свет, с оптической емкостью для усиления излучаемого света от люфта в стержне полупроводника, как показано на рисунке. Их можно настроить, меняя прикладываемый ток, температуру или магнитное поле.

Различные временные режимы работы лазера определяются частотой, с которой поступает энергия.

Лазеры с непрерывным излучением (Continuous wave, CW) работают с постоянной средней мощностью луча.

У одноимпульсных лазеров длительность импульса обычно составляет от нескольких сотен микросекунд до нескольких миллисекунд. Этот режим работы обычно называется длинноимпульсным или нормальным режимом.

Одноимпульсные лазеры с модуляцией добротности являются результатом внутрирезонаторного запаздывания (ячейка модуляции добротности), которое позволяет лазерной среде сохранять максимум потенциальной энергии. Затем, при максимально благоприятных условиях, происходит излучение одиночных импульсов, обычно с промежутком времени в 10-8 секунд. Эти импульсы обладают высокой пиковой мощностью, часто в диапазоне от 106 до 109 Ватт.
