Математические модели в расчетах
Содержание
Задача 1
Задача 2
Задача 3
Список литературы
Задача 1
Создание математической модели трехконтурной электрической схемы в среде табличного процессора Excel.
В задаче выполнить следующее:
1. Составить систему уравнений для расчета контурных токов в соответствии с заданной схемой (таблица 1).
2. Составить алгоритм
расчета контурных токов на рабочем листе электронной таблицы.
3. Выполнить расчет.
Таблица 1 – Исходные данные для решения задачи 1.
Исходные данные |
Последняя цифра шифра – 7 |
R1 (Oм) |
2 |
R2 (Oм) |
4 |
R3 (Oм) |
5 |
R4 (Oм) |
2 |
R5 (Oм) |
3 |
R6 (Oм) |
7 |
Е1 (В) |
19 |
Е2 (В) |
6 |
№ схемы |
8 |

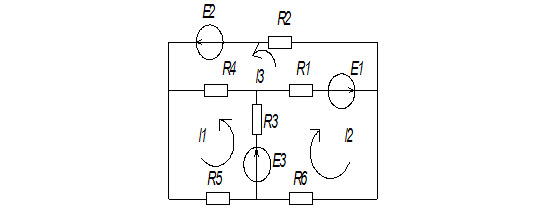

Рисунок 1 – Схема электрической цепи
Решение:
Система уравнений для расчета контурных токов:
Матрица коэффициентов для расчета токов будет иметь вид:
Вектор правой части уравнений:
Таблица 2 – Расчет в Excel обратной матрицы
10 |
5 |
-2 |
0 | |
5 |
14 |
2 |
-19 | |
-2 |
2 |
8 |
-25 | |
0,14 |
-0,06 |
0,05 |
-0,15 | |
-0,06 |
0,10 |
-0,04 |
-0,89 | |
0,05 |
-0,04 |
0,15 |
-2,94 |
Ответ: I1 = - 0,15 A; I2 = - 0,89 A; I3 = - 2,94 A.
Задача 2
Оценка влияния изменения параметров схемы тяговой сети на токи тяговых подстанций.
В задаче требуется выполнить следующее:
1. Составить алгоритм расчета токов подстанции при изменении заданного параметра на рабочем листе электронной таблицы.
2. Составить контрольный пример расчета токов подстанции и решить его вручную.
3. При решении задачи на ЭВМ построить зависимости токов подстанций от заданного параметра. Исходные данные для решения задачи приведены в таблице 3. В таблице указаны токи нагрузок I01 I02, напряжения холостого хода подстанций U01 и U02, эквивалентные внутренние сопротивления подстанций RP, сопротивление тяговой сети подстанциями R и меняющийся параметр.
4. При решении задачи принять, что заданный параметр изменяется на ±10%.

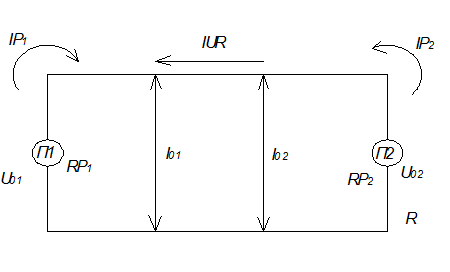

Рисунок 2 – Схема тяговой сети
Таблица 3 – Исходные данные для решения задачи 2.
Исходные данные |
Последняя цифра шифра – 7 |
Ток нагрузки, I01, А |
2800 |
Ток нагрузки, I02, А |
2300 |
Напряжение холостого хода подстанции 1, U01, В |
900 |
Напряжение холостого хода 2 U02, В |
890 |
Эквивалентное внутреннее сопротивление подстанции RP1=RP2 (Ом) |
0,02 |
Сопротивление тяговой сети между подстанциями R, Ом |
0,04 |
Меняющийся параметр |
I01 |
Решение:
Таблица 4 – Расчетные показатели
Ток нагрузки, I01, А |
2800 |
Ток нагрузки, I02, А |
2300 |
Напряжение холостого хода подстанции 1, U01, В |
900 |
Напряжение холостого хода 2 U02, В |
890 |
Эквивалентное внутреннее сопротивление подстанции RP1=RP2 (Ом) |
0,02 |
Сопротивление тяговой сети между подстанциями R, Ом |
0,04 |
Меняющийся параметр |
I01 |
к1 |
0,5 |
к2 |
0,5 |
iур |
250 |
IP1 |
2800 |
IP2 |
2300 |
