Расчёт электромагнита клапанного типа
Содержание
Введение
1 Содержание расчёта .
2 Данные для расчёта
3 Расчёт катушки на заданную МДС
4 Расчёт магнитной цепи методом коэффициентов рассеяния
4.1 Определение проводимости зазора
4.2 Расчёт магнитной проводимости нерабочего зазора
4.3 Расчёт магнитной суммарной проводимости
4.4 Расчёт удельной магнитной проводимости и коэффициен
тов рассеяния
4.5 Построение магнитных характеристик
5 Определение времени срабатывания
5.1 Определение времени трогания
5.2 Определение времени движения
Заключение
Литература
Введение
Электромагнитным механизмом называют электромагнитные системы, в которых при изменении магнитного потока происходит перемещение подвижной части системы. Электромагнитные механизмы по способу перемещения якоря подразделяют на электромагниты клапанного и соленоидного типа, а также и с поперечно-двигающимся (вращающимся) якорем.
В данном курсовом проекте требуется произвести расчёт электромагнитного механизма клапанного типа, который находит широкое применение в электромагнитных реле постоянного и переменного тока.
Целью проекта является определение параметров катушки электромагнита при питании её постоянным током, тяговых и магнитных характеристик, времени срабатывания электромагнитного механизма.
1 Содержание расчёта
1 Расчёт катушки на заданную МДС.
2 Расчёт магнитной цепи методом коэффициентов рассеяния.
Определение проводимости зазора.
Определение коэффициентов рассеяния.
Расчет цепи ( обратная задача ).
3 Определение времени срабатывания.
4 Построение характеристик ( тяговая и магнитная характеристики ).
2 Данные для расчёта
Схема электромагнитного механизма представлена на рисунке 1. Данные для расчёта приведены в таблице 1.

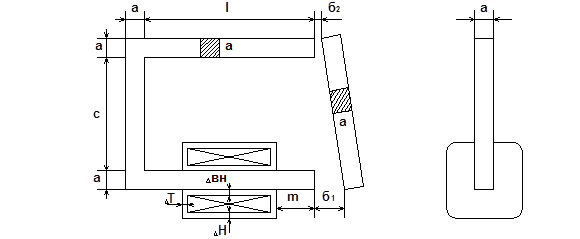

Рисунок 1 – Схема электромагнитного механизма
Таблица 1 – Исходные данные
a | l | c | m | ∆H | ∆вн | ∆T | δ1нач | δ1кон | δ2 | Iω | U |
мм | А | В | |||||||||
32 | 130 | 70 | 4 | 1.2 | 2 | 2 | 7 | 0.3 | 0.4 | 900 | 110 |
3 Расчёт катушки на заданную МДС
Геометрические размеры обмотки и создаваемая ею намагничивающая сила связаны соотношением [1, с.9]:
, ( 1 )
где Q0 = l0·h0 – величина обмоточного окна, мм2;
f0 – коэффициент заполнения обмотки по меди;
j – плотность тока в обмотке, А/мм2.
При заданной намагничивающей силе можно определить величину обмоточ-
ного окна:
. ( 2 )
В процессе эксплуатации обмотки возможно повышение уровня питающего напряжения, приводящее к увеличению тока и созданию более тяжёлого теплового режима обмотки. Следовательно, расчётное значение обмоточного окна необходимо увеличить путём ввода коэффициента запаса kз = 1.1…1.2 [1, с.10], тогда:
. ( 3 )
Примем kз = 1.2. Плотность тока в обмотке электромагнита, предназначенного для продолжительного режима работы, находится в диапазоне 2…4 [1, с.10]. Примем j = 4. Значение коэффициента заполнения f0 для рядовой укладки провода должно находится в пределах 0.5…0.6 [1, с.10]. Примем f0 = 0.5.
Подставляя в выражение ( 3 ) исходные данные и принятые численные значения коэффициентов, определим требуемую величину обмоточного окна:
.
Геометрические размеры обмотки определяются на основе ряда рекомендаций. По конструктивным соображениям для наиболее эффективного использования стали сердечника, примем соотношение:
.
Определим длину и высоту окна обмотки:
мм; ( 4 )
мм. ( 5 )
Расчетное сечение требуемого обмоточного провода определяется по формуле [1, с.10]:
, ( 6 )
где lср – средняя длина витка;
Iw – намагничивающая сила катушки;
U – питающее напряжение катушки;
ρ – удельное сопротивление провода.
Удельное сопротивление провода определится как:
, ( 7 )
где ρ0 – удельное сопротивление при t = 0 ºС, ρ0 = 1.62·10-5 Ом·мм;
α – температурный коэффициент сопротивления меди, α = 4,3·10-3 ºC-1;
t – допустимая температура нагрева провода, t = 75 ºС.
Ом·мм.
Определим среднюю длину витка провода в обмотке [1, с.11]:
, ( 8 )
мм.
Найденные величины подставляем в формулу ( 6 ):
мм2.
Определим расчётный диаметр требуемого провода [1, с.11]:
мм, ( 9 )
Далее по таблице [1, с.18], используя значение расчётного диаметра провода, подбираем стандартный провод марки ПЭВ-1 со следующими параметрами:
мм; мм; .
Определим сечение принятого провода без учёта изоляции [1, с.11]:
мм2. ( 10 )
