Цель работы: определить зависимость сопротивления сети от линейной скорости потока ; рассчитать для определенного значения критерия Re: а) коэффициенты местных сопротивлений ξ для нормального вентиля, крана; внезапного расширения и внезапного сужения и поворота по углом 900; б) коэффициент трения λ; сравнить опытные зна

чения коэффициентов сопротивлений с табличными.

Табл. 1 Результаты снятых показаний:

№ опыта	Показания дифманометра, мм. рт. ст.	Расход воды Q, 10-3 м3/с	Потери напора на участках трубопровода
№ опыта	Показания дифманометра, мм. рт. ст.	Расход воды Q, 10-3 м3/с	На повороте под прямым углом hм.с.1, мм. вод. ст.	При внезапном расширении hм.с.2, мм. вод. ст.	при внезапном сужении hм.с.3, мм. вод. ст.	на кране hм.с.4, мм. вод. ст.	на нормальном вентиле hм.с.5, мм. рт. ст.	на прямом участке АВ hтр., мм. рт. ст.
5	20	0.39	58	105	272	410	160	79

Обработка опытных данных:

По калибровочному графику определяем расход воды , м3/с в зависимости от перепада давления на дифманометре.

По известному расходу воды, зная сечение трубопровода, находим среднюю линейную скорость потока:

где - расход воды, м3/с;

d – диаметр трубопровода, 0,019 м.

3. Для каждого значения скорости потока вычисляем соответствующее значение критерия Рейнольдса

где ρ – плотность воды при температуре опыта, 998,23 кг/м3;

μ – динамическая вязкость воды, 0,00102 Нс/м2;

4. Напор, затрачиваемый на создание скорости в трубопроводе (скоростной напор) рассчитываем по формуле

Потерянный напор определяем по уравнению

Сопротивление сети рассчитываем по формуле:

Коэффициенты сопротивления и коэффициент трения рассчитываем из выражений

Результаты расчетов приведены в таблицах.

Табл. 2 Результаты расчетов

№ опыта	Расход воды Q, м3/с	Средняя скорость w, м/с	Критерий Рейнольдса Re	Геометрический напор hг, м. вод. ст	Скоростной напор hск, м. вод. ст	Потерянный напор hпот, м. вод. ст	Сопротивление сети Нс, м. вод. ст.
5	0.0004	1.38	25590.0889	2.3	0.0965	4.0954	6.49

Табл. 3 Результаты расчетов

Виды сопротивлений
	Потери напора hпот, м	Коэффициент сопротивления		Коэффициент трения
	Потери напора hпот, м	опытный	табличный	опытный λ	табличный λТ
Поворот под углом 900	0.058	0.601	1.1…1.3
Внезапное расширение	0.105	1.088	0.5
Внезапное сужение	0.272	2.818	0.85
Кран пробочный	0.410	4.247	0.2…11
Вентиль нормальный	2.176	22.541	4.5…5.5
Прямой участок	1.074			0.037762	0.0373

По полученным данным построим график зависимости :

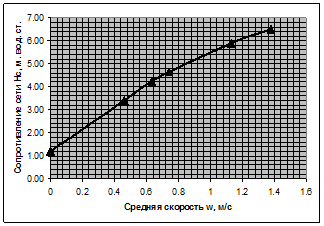

Рис. 2 График зависимости .

Вывод: экспериментально определена графическая зависимость сопротивления сети от линейной скорости потока ; графически зависимость представляет собой параболу, т.е. сопротивление сети параболически увеличивается при возрастании средней скорости потока.
