Ветрогенераторы

Малые ветрогенераторы

К малой ветроэнергетике относятся установки мощностью менее 100 кВт. Установки мощностью менее 1 кВт относятся к микро-ветряной энергетике. Они применяются на яхтах, с/х фермах для водоснабжения и т. д.

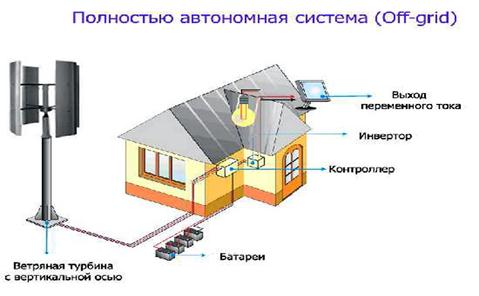

Малые ветрогенераторы могут работать автономно, то есть без подключения к общей электрической сети.

Строение малой ветряной установки:

-Ротор, лопасти, ветротурбина

-Генератор (как правило это синхронный трёхфазный с возбуждением от постоянных магнитов напряжением =24 В)

-Мачта с растяжками

-Контроллер заряда аккумуляторов

-Аккумуляторы (необслуживаемые на 24 В)

-Инвертор (= 24 В -> ~ 220 В 50Гц)

-Сеть

Считается, что применение малых ветрогенераторов в быту малоцелесообразно из-за:

-Высокой стоимости инвертора ~ 50 % стоимости всей установки (применяется для преобразования переменного или постоянного тока получаемого от ветрогенератора в ~ 220В 50Гц (и синхронизации его по фазе с внешней сетью при работе генератора в параллель))

-Высокой стоимости аккумуляторных батарей ~ 25 % стоимости установки (используется в качестве источника бесперебойного питания при отсутствии или пропадании внешней сети)

-Для обеспечения надёжного электроснабжения к такой установке иногда добавляют дизель-генератор, сравнимый по стоимости со всей установкой.

В настоящее время, несмотря на рост цен на энергоносители, себестоимость электроэнергии не составляет сколько-нибудь значительную величину у основной массы производств на фоне других затрат. Ключевым для потребителя остаётся надёжность и стабильность электроснабжения.

Основными факторами приводящими к удорожанию энергии получаемой от ветрогенераторов являются:

-Необходимость получения электроэнергии промышленного качества ~ 220В 50 Гц (применяется инвертор)

-Необходимость автономной работы в течение некоторого времени (применяется аккумуляторы)

-Необходимость длительной бесперебойной работы потребителей (применяется дизель-генератор)

В настоящее время наиболее экономически целесообразно получение с помощью ветрогенераторов не электрической энергии промышленного качества, а постоянного или переменного тока (переменной частоты) с последующим преобразованием его с помощю ТЭНов в тепло, для обогрева жилья и получения горячей воды. Эта схема имеет несколько преимуществ:

Отопление является основным энергопотребителем любого дома в России.

Схема ветрогенератора и управляющей автоматики кардинально упрощается.

Схема автоматики может быть в самом простом случае построена на нескольких тепловых реле.

В качестве аккумулятора энергии можно использовать обычный бойлер с водой для отопления и горячего водоснабжения.

Потребление тепла не так требовательно к качеству и бесперебойности, температуру воздуха в помещении можно потдерживать в широких диапазаонах 19—25°С — в бойлерах горячего водоснабжения — 40—97°С без ущерба для потребителей.

Наиболее перспективными регионами для развития малой ветроэнергетики считаются регионы со стоимостью электроэнергии более $0,1 за кВт·ч. Себестоимость электроэнергии, производимой малыми ветрогенераторами в 2006 г. в США составляла $0,10—$0,11 за кВт·ч. AWEA ожидает, что в ближайшие 5 лет себестоимость снизится до $0,07 за кВт·ч.

AWEA прогнозирует, что к 2020 году суммарная мощность малой ветряной энергетики США вырастет до 50 тыс. МВт, что составит около 3 % от суммарных мощностей страны. Ветряные турбины будут установлены в 15 млн домах и на 1 млн малых предприятий. В отрасли малой ветроэнергетики будут заняты 10 тыс. человек. Они ежегодно будут производить продукции и услуг на сумму более чем $1 млрд

3. Компоненты ветроустановки

К основным компонентам системы, без которых работа ветряка невозможна, относят следующие элементы:

- Генератор – необходим для заряда аккумуляторных батарей. От его мощности зависит как быстро будут заряжаться ваши аккумуляторы. Генератор необходим для выработки переменного тока. Сила тока и напряжение генератора зависит от скорости и стабильности ветра.

- Лопасти – приводят в движение вал генератора благодаря кинетической энергии ветра.

- Мачта – обычно, чем выше мачта, тем стабильнее и сильнее сила ветра. Отсюда следует – чем выше мачта, тем больше выработка генератора. Мачты бывают разных форм и высот.

Список дополнительных необходимых компонентов:

- Контроллер – управляет многими процессами ветроустановки, такими, как поворот лопастей, заряд аккумуляторов, защитные функции и др. Он преобразовывает переменный ток, который вырабатывается генератором в постоянный для заряда аккумуляторных батарей.

- Аккумуляторные батареи – накапливают электроэнергию для использования в безветренные часы. Также они выравнивают и стабилизируют выходящее напряжение из генератора. Благодаря им вы получаете стабильное напряжение без перебоев даже при порывистом ветре. Питание вашего объекта идёт от аккумуляторных батарей.

- Анемоскоп и датчик направления ветра – отвечают за сбор данных о скорости и направлении ветра в установках средней и большой мощности.

- АВР – автоматический переключатель источника питания. Производит автоматическое переключение между несколькими источниками электропитания за промежуток в 0,5 секунды при исчезновении основного источника. Позволяет объединить ветроустановку, общественную электросеть, дизель-генератор и другие источники питания в единую автоматизированную систему. Внимание: АВР не позволяет работать сети одного объекта одновременно от двух разных источников питания!

- Инвертор – преобразовывает ток из постоянного, который накапливается в аккумуляторных батареях, в переменный, который потребляет большинство электроприборов.

Пример:

Ветрогенератор EuroWind 2

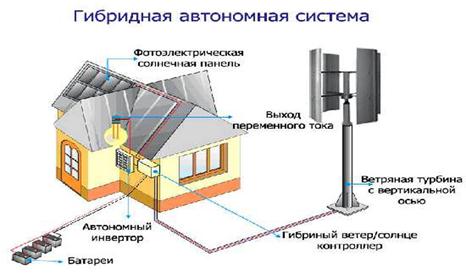

Ветряк мощностью 3 киловатта - это одна из самых популярных моделей и является самым лучшим выбором для семьи. Этот ветрогенератор обеспечивает энергией дом небольшого или среднего размеров. Данный ветрогенератор можно комбинировать с солнечными батареями и дизельным генератором для непрерывного обеспечения энергией.

Для загородного дома этого ветрогенератора более чем достаточно. Для его установки не требуется бригада рабочих, ветрогенератор устанавливается даже в одиночку.

Такие ветрогенераторы полностью удовлетворяют потребности небольших кафе, магазинов, строительных городков, кемпингов и других объектов, которые находятся вдали от источников электроэнергии.

Производительность ветрогенератора:

Среднегодовая выработка энергии 5800 кВт в год (при средней скорости ветра 6 м/с)

Максимальная мощность 3000 Вт

Напряжение ветрогенератора 120 Вольт

Время зарядки аккумуляторов около 10 часов

Рекомендуемые аккумуляторы 10 шт. 12В 200Ач

Напряжение после инвертора 220 Вольт 50 Гц

Характеристики ветрогенератора:

Количество лопастей 3 шт.
