Ветрогенераторы

Содержание

1.Введение

2. Типы ветрогенераторов

3. Компоненты ветроустановки

4. Ветрогенераторы и окружающая среда

5. Проблемы эксплуатации промышленных ветрогенераторов

6. Заключение

1.Введение

Еще в Древнем Египте за три с половиной тысячи лет до нашей эры применялись ветровые двигатели для подъема воды и размола зерна. За пятьдесят с лишним веков ветря

ные мельницы почти не изменили свой облик. Например, в Англии имеется мельница, построенная в середине XVII в. Несмотря на свой преклонный возраст, она исправно трудится и по сей день. В России до революции насчитывалось приблизительно 250 тыс. ветряных мельниц, общая мощность которых составляла около 1,5 млн. кВт. На них размалывалось до 3 млрд. пудов зерна в год.

Рис.1. Персидская ветряная мельница

Рис.2. Греческая ветряная мельница

С появлением ветряных мельниц, была облегчена одна из самых тяжелых крестьянских работ - вращение тяжелых каменных жерновов, перетирающих зерно в муку. Теперь это делал ветер, крутя крылья мельницы. Одна из первых ветряных мельниц была найдена в Персии - в ней крылья были насажены на ту же ось, что и жернова. Всем была хороша персидская мельница, но вот беда - она могла работать лишь при сильном устойчивом ветре. Когда его порывы стихали, вращать жернова приходилось по старинке - с помощью быков, а то и рабов. И вот, приблизительно шестьсот лет назад, началось строительство мельниц башенного типа с огромными крыльями, расположенными горизонтально к поверхности земли. Одна из первых таких мельниц появилась в Голландии, издавна славившейся изобретательными мастерами. В 1745 году некий Эдмунд Ли осчастливил мельников изобретением нового типа крыльев - деревянных каркасов, обтянутых материей. Выдумка оказалась настолько удачной, что применяется в ветряных мельницах и сейчас.

Рис.3. Ветряная мельница Эдмунда Ли

Ветряные мельницы оказались прекрасными источниками даровой энергии. Неудивительно, что со временем их стали использовать не только для размола зерна. Ветряки вращали дисковые пилы на больших лесопилках, поднимали грузы на большие высоты, использовались для подъема воды. Наряду с водяными мельницами они оставались, практически, самыми мощными машинами прошлого. В той же Голландии, например, где ветряков было больше всего, они успешно работали до середины нашего века. Часть их действует и в настоящее время. Что интересно, мельницы в средневековье вызывали у некоторых суеверный страх - настолько непривычными были даже простейшие механические приспособления. Мельникам приписывали общение с нечистой силой. Время шло, и люди все чаще задумывались о ветре как о источнике бесплатной энергии. Наступил такой этап развития технологии, когда стали строить электрогенераторы. И в Дании в 1890 году построили первый ветрогенератор для производства электричества. Такие ветрогенераторы устанавливались в труднодоступных местах, куда было неудобно или невыгодно передавать ток с обычных электростанций. В конце концов, ветровые турбины стали давать четверть всей нужной датской промышленности энергии. Между 1920 и 1930 годами ветровые генераторы стали появляться в Австралии и США. В 1937 году в Крыму была построена крупнейшая в мире, как говорили тогда, ветроэлектрическая станция. Она действительно была внушительных размеров, но ток, который ветрогенератор давал в электрическую сеть Севастополя, мощностью своей не превышал 100 кВт.

Рис.4. Ветрогенератор в Калифорнии

Россия располагает значительными ресурсами ветровой энергии, которая может быть использована в следующих регионах: области: Архангельская, Астраханская, Волгоградская, Калининградская, Камчатская, Ленинградская, Магаданская, Мурманская, Новосибирская, Пермская, Ростовская, Сахалинская, Тюменская; края: Краснодарский, Приморский, Хабаровский; а также: Дагестан, Калмыкия, Карелия, Коми, Ненецкий автономный округ, Таймырский автономный округ, Хакасия, Чукотка, Якутия, Ямало-Ненецкий автономный округ.

2. Типы верогенертаторов

Разработано большое количество ветрогенераторов. В зависимости от ориентации оси вращения по отношению к направлению потока ветрогенераторы могут быть классифицированы следующим образом (рисунок 5-7):

• с горизонтальной осью вращения, параллельной направлению ветрового потока;

• с горизонтальной осью вращения, перпендикулярной направлению ветра (подобные водяному колесу);

• с вертикальной осью вращения, перпендикулярной направлению ветрового потока.

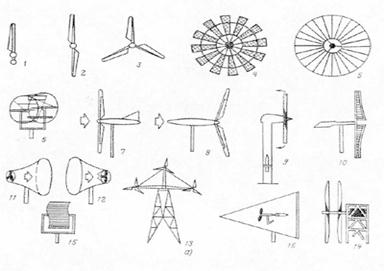

Рис.5. Ветрогенераторы с горизонтальной осью вращения

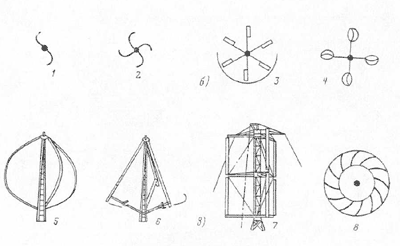

Рис.6. Ветрогенераторы с вертикальной осью вращения с использованием силы сопротивления и подъемной силы

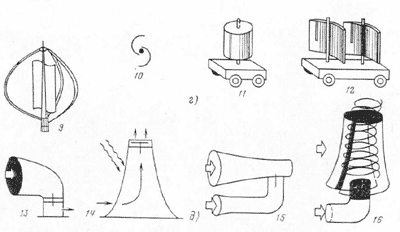

Рис.7. Ветрогенераторы других типов

Разработаны также устройства для преобразования энергии ветра в электроэнергию без применения движущихся частей. К ним относится, например, устройство, в котором для выработки электрической энергии на основе термоэлектрического эффекта Томсона применяется процесс охлаждения в ветровом потоке.

а) Ветрогенераторы с горизонтальной осью вращения

Ветрогенераторы с горизонтальной осью вращения могут использовать для преобразования энергии ветра подъемную силу или силу сопротивления. Устройства, использующие подъемную силу, предпочтительнее, поскольку они могут развить в несколько раз большую силу, чем устройства с непосредственным действием силы сопротивления. Последние, кроме того, не могут перемещаться со скоростью, превышающей скорость ветра. Вследствие этого лопасти, на которые действует подъемная сила (ветроколеса), могут быть более быстроходными (быстроходность -отношение окружной скорости элемента поверхности к скорости ветра) и иметь лучшее соотношение мощности и массы при меньшей стоимости единицы установленной мощности.

Ветроколесо может быть выполнено с различным количеством лопастей; от однолопастных ветрогенераторов с контргрузами до многолопастных (с числом лопастей до 50 и более). Ветроколеса с горизонтальной осью вращения выполняют иногда фиксированными по направлению, т.е. они не могут вращаться относительно вертикальной оси, перпендикулярной направлению ветра. Такой тип ветрогенераторов используется лишь при наличии одного, господствующего направления ветра. В большинстве же случаев система, на которой укреплено ветроколесо (так называемая головка), выполняется поворотной, ориентирующейся по направлению ветра. У малых ветрогенераторов как правило применяются для этой цели хвостовые оперения, у больших - ориентацией управляет электроника.
