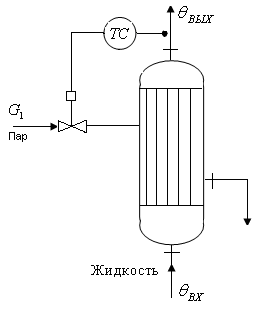

Рис. 2. Схема одноконтурной АСР температуры жидкости в парожидкостном теплообменнике.

Вариант 2. Введение динамической компенсации возмущений по или оказывается нецелесообразным, так как теорети

ческие компенсаторы физически нереализуемы, а использование приближенных компенсаторов может оказаться неэффективным. Поэтому на практике ограничиваются статической компенсацией этих возмущений. Примером таких систем является каскадная АСР соотношения расходов Gn/Gx с коррекцией по (рис. 3)

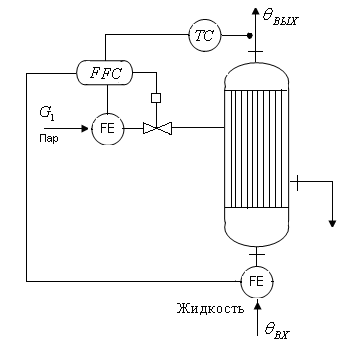

Рис. 3. Каскадная АСР температуры жидкости в парожидкостном теплообменнике (с регулятором соотношения расходов во внутреннем контуре).

Вариант 3. Каскадная система регулирования температуры (или давления) в межтрубном пространстве с коррекцией задания по (рис. 4.) будет эффективной при сильных возмущениях по давлению или температуре греющего пара. Температура (или давление) в кожухе в данном случае играет роль промежуточной координаты, которая быстрее реагирует на эти возмущения, чем выходная температура жидкости.

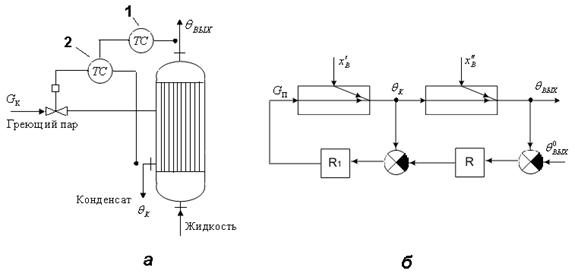

Рис. 4. Функциональная (а) и структурная (б) схемы каскадной АСР температуры в парожидкостном теплообменнике (с регулятором температуры конденсата во внутреннем контуре): 1 – регулятор температуры жидкости; 2 – регулятор температуры конденсата в кожухе.

Вариант 4. Если требуется высокое качество регулирования, целесообразно применение схемы с байпасированием технологического потока вокруг теплообменника и последующим смешением нагретого и холодного потоков. В этом случае появляется дополнительное управляющее воздействие — распределение потоков Gx и G2. На рис. 5 показан пример системы автоматизации такого теплообменника. Регулятор температуры выполняет вспомогательную функцию— стабилизацию температуры 0"; главная задача — регулирование температуры жидкости после смешения — возлагается на регулятор 2. В такой системе качество регулирования 0ВЫх определяется динамикой второго контура, в котором объект представляет собой практически безынерционное звено, так как при малом объеме камеры смешения постоянная времени процесса смешения практически равна нулю (Рис. 5.).

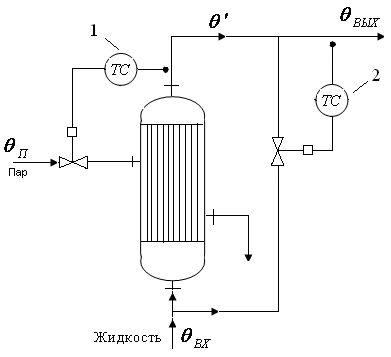

Рис. 5. Регулирование температуры жидкости в схеме с байпасированием потока вокруг теплообменника:

1 – регулятор температуры жидкости на выходе из теплообменника; 2 – регулятор температуры жидкости после смешения.

Лекция №13. Особенности автоматизации испарителей и конденсаторов

Как указывалось выше, задача автоматизации этих аппаратов состоит в поддержании материального баланса по технологическому потоку; при этом в качестве выходной координаты обычно выбирают уровень жидкости в аппарате. Рассмотрим для примера автоматизацию испарителя (рис. 6.). Задачей регулирования является стабилизация уровня . К основным возмущениям можно отнести расход и температуру жидкости, температуру греющего пара и теплопотери к регулирующим воздействиям — расход греющего пара и отбор испаренного продукта ; к выходным координатам — уровень жидкости и давление в аппарате Р.

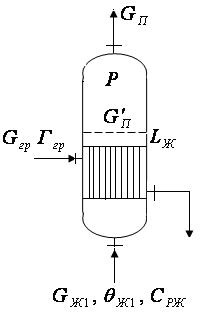

Рис. 6. Принципиальная схема испарителя.

Анализ процессов, протекающих в испарителе, показывает, что он тносится к многосвязным объектам. Действительно, увеличение расхода греющего пара приводит к более интенсивному испарению, что вызывает одновременно уменьшение уровня и повыше те давления в аппарате. Аналогично изменение отбора пара G влияет не только на давление в аппарате, но и на интенсивность испарения продукта, а следовательно, и на уровень жидкости. На рис. 7. показана структурная схема испарителя, отражающая взаимосвязь между координатами. Динамические характеристики объекта по отдельным каналам аппроксимируются линейными звеньями.

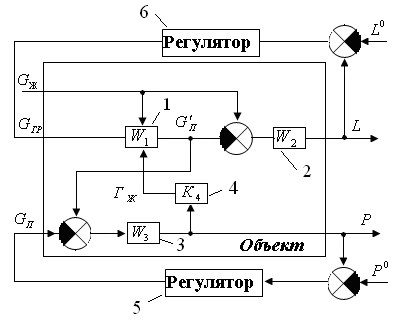

Рис. 7. Структурная схема системы регулирования уровня и давления в испарителе: 1 – звено, описывающее тепловой процесс в жидкости; 2 – звено, отражающее гидродинамику в жидкой фазе; 3 – звено, отражающее гидродинамику в паровой фазе; 4 – звено, учитывающее влияние давления на теплоту испарения жидкости; 5 – регулятор давления; 6 – регулятор уровня.

Рассмотрим несколько вариантов систем регулирования испарителей и конденсаторов.

Вариант 1 (рис. 8,а) включает два замкнутых контура регулирования: регулятор 5 стабилизирует давление в аппарате, частично компенсируя возмущения по каналу ; регулятор уровня 6 обеспечивает поддержание материального баланса в аппарате по технологическому потоку.

Вариант 2 (рис. 8,6) отличается от предыдущего применением каскадной системы регулирования соотношения расходов греющего пара и жидкости c коррекцией по уровню жидкости. Регулятор соотношения 3 вводит статическую компенсацию возмущений по расходу жидкости, поэтому данная система регулирования предпочтительнее при сильных возмущениях, поэтому технологическому параметру.

Вариант (рис. 8,в) служит примером системы регулирования, в которой расход греющего пара рассчитывается в вычислительном устройстве 1 по контролируемым возмущениям и корректируется регулирующим устройством 2 при отклонении уровня от заданного значения.

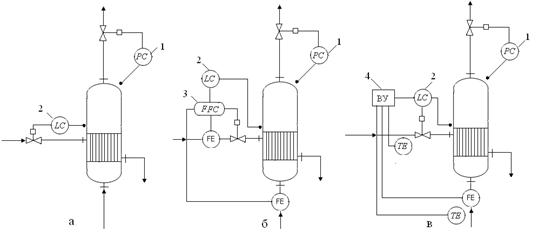

Рис. 8. Примеры систем автоматизации испарителей: а – на основе одноконтурных АСР; б – с использованием каскадной АСР; в – с использованием комбинированной АСР уровня; 1 – регулятор давления; 2 – регулятор уровня; 3 – регулятор соотношения расходов; 4 – вычислительное устройство.

Лекция №14. РЕГУЛИРОВАНИЕ МАССООБМЕННЫХ ПРОЦЕССОВ

В химической технологии для разделения веществ широко используют массообменные процессы: абсорбцию, экстракцию, ректификацию, адсорбцию и сушку. Несмотря на разнообразие этих процессов, и способов их аппаратурного оформления, все они подчиняются единым закономерностям и как объекты автоматизации обладают рядом общих особенностей.
