Автоматизация технологических процессов и объектов

. (1.33)

Тогда

(1.34)

Таким образом, в первом приближении настройки S0 основного регулятора 1 не зависят от R1(р) и находятся по WЭ0(р).

На втором шаге рассчитывают настройки вспомогатель

ного регулятора для эквивалентного объекта (1.32) с передаточной функцией WВ1(р), в которую подставляют R(р,S0).

2–й метод. Расчёт начинают со вспомогательного регулятора. На первом шаге предполагают, что внешний регулятор отключён, т.е.

Таким образом, в первом приближении настройки вспомогательного регулятора находят по одноконтурной АСР вспомогательного канала регулирования. На втором шаге рассчитывают настройки основного регулятора по передаточной функции эквивалентного объекта с учётом . Для уточнения настроек вспомогательного регулятора расчёт проводят по передаточной функции (1.32) , в которую подставляют . Расчёты проводят до тех пор, пока настройки вспомогательного регулятора, найденные в двух последовательных итерациях, не совпадут с заданной точностью (рис. 1.24,б).

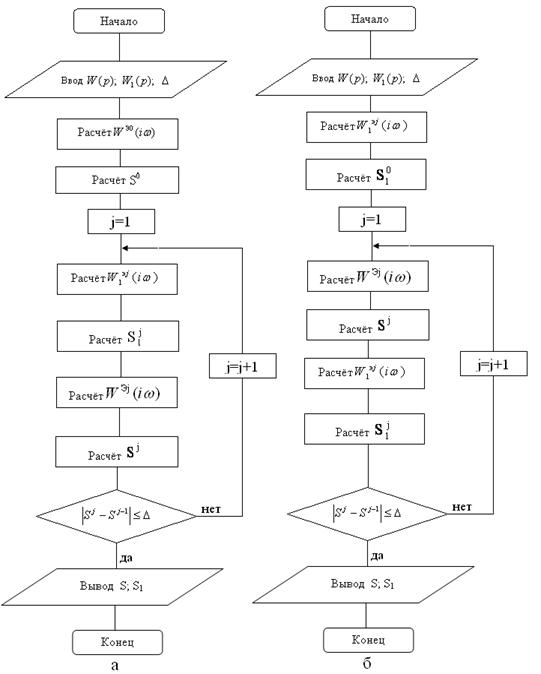

Рис. 1.24. Блок-схемы алгоритмов расчёта каскадных АСР:

а – при выполнении высокого быстродействия внутреннего контура по сравнению с внешним; б – при условии отключения внешнего регулятора в начальном приближении.

Лекция №5. Регулирование расхода

К основным технологическим параметрам, подлежащим контролю и регулированию в химико-технологических процессах, относят расход, уровень, давление, температуру, значение рН и показатели качества (концентрацию, плотность, вязкость и др.)

Необходимость регулирования расхода возникает при автоматизации практически любого непрерывного процесса. АСР расхода, предназначенные для стабилизации возмущений по материальным потокам, являются неотъемлемой частью разомкнутых систем автоматизации технологических процессов. На рис.3.4 дана принципиальная схема объекта при регулировании расхода. Обычно таким объектом является участок трубопровода между точкой измерения расхода (например, местом установки сужающего устройства 1) и регулирующим органом 2. Длина этого участка определяется правилами установки сужающих устройств и регулирующих органов и составляет обычно несколько метров. Динамика канала “расход вещества через клапан – расход вещества через расходомер” приближенно описывается апериодическим звеном первого порядка с чистым запаздыванием. Время чистого запаздывания обычно составляет доли секунд для газа и несколько секунд – для жидкости; значение постоянной времени – несколько секунд.

Ввиду малой инерционности объекта регулирования особые требования предъявляются к выбору средств автоматизации и методов расчёта АСР. В частности, в промышленных установках инерционность цепей контроля и регулирования расхода становится соизмеримой с инерционностью объекта, и ее следует учитывать при расчете систем регулирования.

Рис. 3.4. Принципиальная схема объекта при регулировании расхода: 1-измеритель расхода; 2-регулирующий клапан.

Выбор законов регулирования диктуется обычным требуемым качеством переходных процессов. Для регулирования расхода без статической погрешности в одноконтурных АСР применяют ПИ-регуляторы. Если АСР расхода является внутренним контуром в каскадной системе регулирования, регулирование расхода может осуществляться П-законом регулирования. При наличии высокочастотных помех в сигнале расхода применение регуляторов с дифференциальными составляющими в законе регулирования без предварительного сглаживания сигнала может привести к неустойчивой работе системы. Поэтому в промышленных АСР расхода применение ПД- или ПИД-регуляторов не рекомендуется.

В системах регулирования расхода применяют один из трех способов изменения расхода:

дросселирование потока вещества через регулирующий орган, устанавливаемый на трубопроводе (клапан, шибер, заслонка);

изменение напора в трубопроводе с помощью регулируемого источника энергии (например, изменением числа оборотов двигателя насоса или угла поворота лопастей вентилятора);

байпасирование, т.е. переброс избытка вещества из основного трубопровода в обводную линию.

Регулирование расхода после центробежного насоса осуществляется регулирующим клапаном, устанавливаемым на нагнетательном трубопроводе (рис. 3.5,а). Если для перекачивания жидкости используют поршневой насос, применение подобной АСР недопустимо, так как при работе регулятора клапан может закрыться полностью, что приведет к разрыву трубопровода (или к помпажу, если клапан установлен на оси насоса). В этом случае для

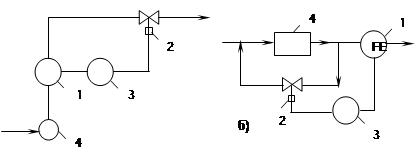

Рис. 3.5. Схемы регулирования расхода послецентробежного (а) и поршневого (б) насосов: 1-измеритель расхода; 2-регулирующий клапан; 3- регулятор; 4-насос.

Регулирование расхода сыпучих веществ осуществляется изменением степени открытия регулирующей заслонки на выходе из бункера (рис. 3.6,а) или изменением скорости движения ленты транспортера (рис. 3.6,б).

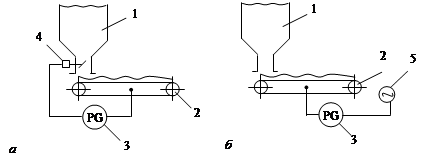

Рис. 3.6. Схемы регулирования расхода сыпучих веществ:

а - изменением степени открытия регулирующей заслонки;

б–изменением скорости движения транспортера; 1– бункер;

2 - транспортер; 3 – регулятор; 4 – регулирующая заслонка;

5 – электродвигатель

Регулирование соотношения расходов двух веществ можно осуществлять по одной из трех схем, описанных ниже.

1. При незаданной общей производительности расход одного вещества (рис.3.7,а) G1, называемый “ведущим”, может меняться произвольно; второе вещество подается при постоянном соотношении g с первым, так что “ведомый” расход равен gG1. Иногда вместо регулятора соотношения используют реле соотношения и обычный регулятор для одной переменной (рис.3.7,б). Выходной сигнал реле 6, устанавливающего заданный коэффициент соотношения g, подается в виде задания регулятору 5, обеспечивающему поддержание “ведомого ”расхода.
